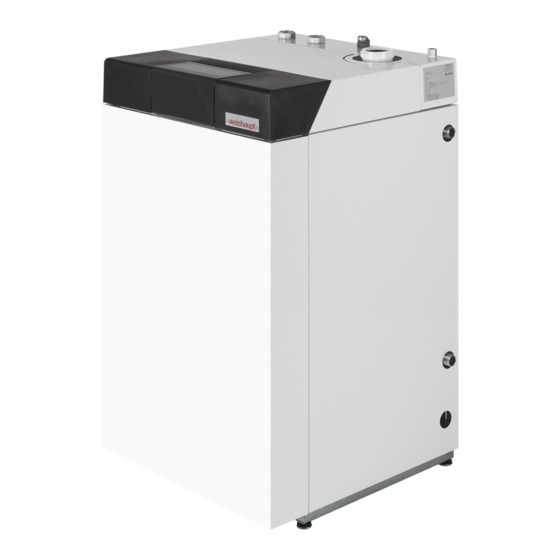

Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Weishaupt Anleitungen
  4. Warmwasserspeicher
  5. WTC-OB 20
  6. Montage- und betriebsanleitung

Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B
83314001 1/2019-03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WTC-OB 20

Inhaltszusammenfassung für Weishaupt WTC-OB 20

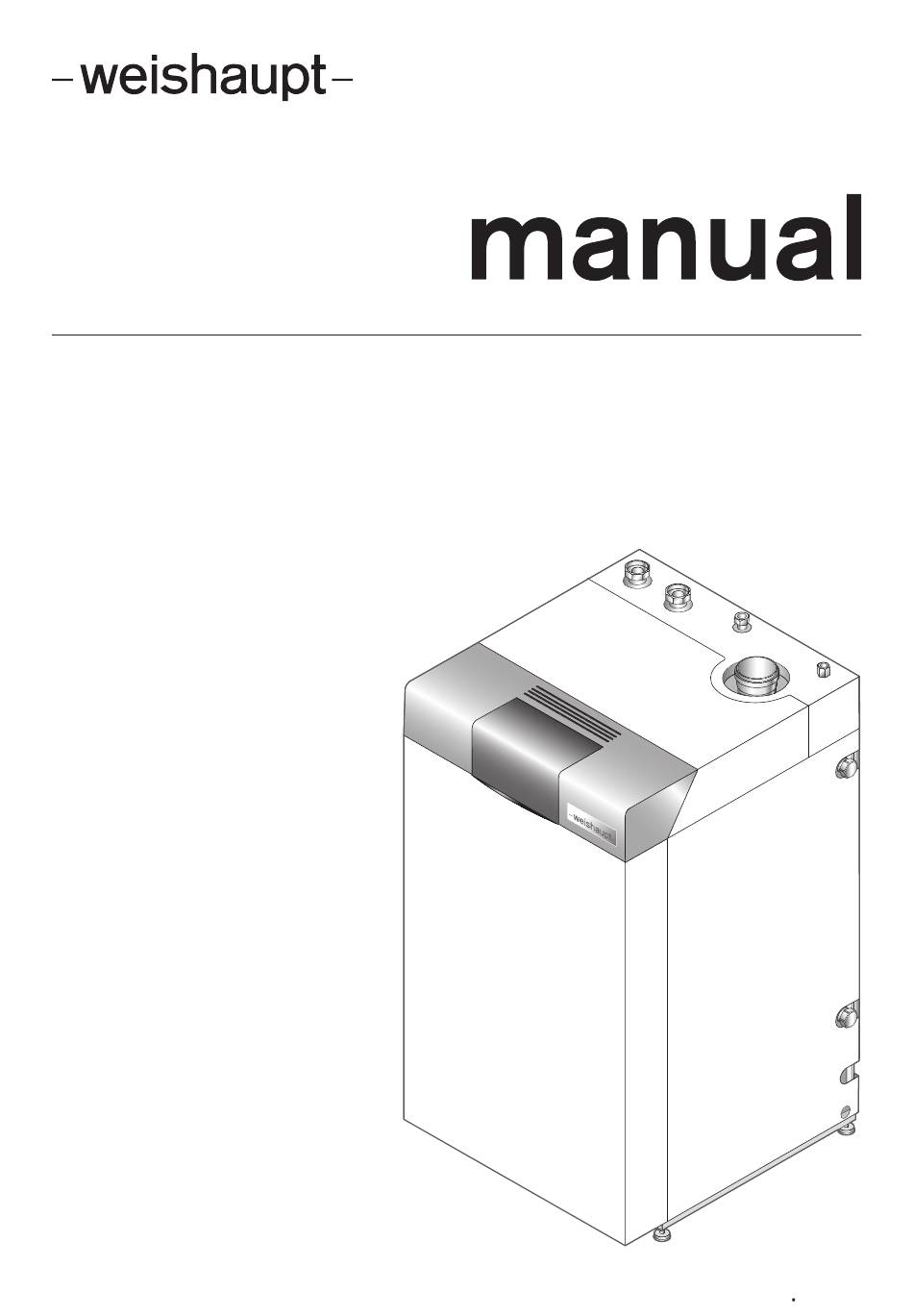

  • Seite 1 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 83314001 1/2019-03...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Verhalten bei Abgasgeruch  .................. 7 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5.6   Elektroanschluss  ...................... 33 5.6.1   Anschlussplan .....................  34 5.6.2   Externes Dreiwegeventil anschließen  ............ 35 5.6.3   Externe Pumpe anschließen  ................ 36 Bedienung  ........................ 37 6.1   Bedienoberfläche ....................... 37 6.1.1   Bedienfeld ...................... 37 6.1.2  ...
  • Seite 4 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B Wartung .......................... 76 9.1   Hinweise zur Wartung  .................... 76 9.2   Komponenten ...................... 78 9.3   Wartungsanzeige  ....................... 79 9.4   Servicepositionen  ...................... 80 9.4.1   Serviceposition A  .................... 80 9.4.2   Serviceposition B  .................... 81 9.5   Wärmezelle reinigen .................... 82 9.6  ...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 6: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen,...

  • Seite 7: Sicherheit

    Die Verbrennungsluft muss frei von aggressiven Stoffen (z. B. Halogene) sein. Bei verschmutzter Verbrennungsluft im Aufstellraum ist ein erhöhter Reinigungs- und Wartungsaufwand erforderlich. In diesem Fall empfiehlt Weishaupt das Gerät raumluftunabhängig zu betreiben. Das Gerät darf nur in geschlossenen Räumen betrieben werden.

  • Seite 8: Produktbeschreibung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC-OB 25-B AUSF. W Baureihe: Weishaupt Thermo Condens Brennstoff: Öl Bauart: bodenstehend Leistungsgröße: 25 kW Konstruktionsstand AUSF. W Ausführung: Heizbetrieb und Warmwasserladung AUSF. H Ausführung: Heizbetrieb AUSF.

  • Seite 9: Funktion

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.3 Funktion 3.3.1 Ölführende Teile 1 Düsenkörper 2 Anschluss Ölversorgung 3 Ölfilter-Entlüfter-Kombination 4 Ölpumpe 9-144 83314001 1/2019-03 Et...

  • Seite 10: Wasser- Und Abgasführende Teile

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.3.2 Wasser- und Abgasführende Teile Abbildung: WTC-OB 25-B AUSF. W 1 Vorlauf Heizkreis 2 Rücklauf Heizkreis 3 Anschluss Sicherheitsgruppe 4 Anschluss Abgassystem 5 Vorlauf Warmwasserkreis 6 Abgas-Schalldampfer 7 Rücklauf Warmwasserkreis 8 Dreiwegeventil 9 Umwälzpumpe drehzahlgeregelt...

  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.3.3 Elektrische Teile Abbildung: WTC-OB 25-B AUSF. W 1 Vorlauffühler 2 Kesselelektronik WCM-OB-CPU mit Elektroanschluss und Gerätesicherung 3 Verbrennungsluftfühler 4 Feuerraumdrucksensor 5 Gebläse drehzahlgeregelt 6 Abgasfühler 7 Stellantrieb Dreiwegeventil 8 Niveauschalter 9 Halterung Steckerkabel 0 Umwälzpumpe drehzahlgeregelt...

  • Seite 12: Sicherheits- Und Überwachungsfunktionen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.3.4 Sicherheits- und Überwachungsfunktionen Vorlauffühler eSTB Überschreitet die Temperatur 95 °C, wird die Brennstoffzufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet (W12). Das Gerät schaltet automa- tisch wieder ein, wenn die Temperatur 1 Minute lang unter den Vorlaufsollwert ge- sunken ist.

  • Seite 13: Programmablauf

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.3.5 Programmablauf Ölvorwärmung Bei Wärmeanforderung 1 erwärmt der Wärmetauscher 2 das Öl im Düsenstock. In der Anzeige erscheint ein H. Erreicht die Temperatur ca. 45 °C schließt der Temperaturschalter 3. Vorbelüftung Das Gebläse 4 startet und fährt auf die Vorbelüftungsdrehzahl.

  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten Installationsart DIN CERTCO 3R279 22349 nur Frankreich und Belgien nicht für Belgien Grundlegende Normen EN 267: 2011 EN 303-1: 2017 EN 303-2: 2017 EN 304: 2018 EN 15035: 2007 Weitere Normen, siehe EU-Konformitätserklärung.

  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4.5 Emissionen Zweizahl-Geräuschemissionswerte WTC-OB 20 WTC-OB 25 WTC-OB 30 WTC-OB 35 gemessener Schallleistungspegel L (re 1 pW) 61 dB(A) 63 dB(A) 63 dB(A) 63 dB(A) Unsicherheit K 4 dB(A) 4 dB(A)

  • Seite 16: Hydraulische Daten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4.7 Hydraulische Daten Wasserinhalt Ausführung H 19 Liter Wasserinhalt Ausführung W und H-O 21 Liter Kesseltemperatur max 85 °C Betriebsdruck max 3 bar Durchflussgrenze 2000 l/h Restförderhöhe Ausführung W 100 %...
  • Seite 17 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung Restförderhöhe Ausführung H 100 % 80 % 60 % 40 % 23 % 800 1000 1200 1400 1600 1800 2000 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3 Leistung Umwälzpumpe Druckverlust Ausführung H-O Um die hydraulische Auslegung der Heizungsanlage zu ermitteln, Druckverlust vom Gerät und die maximale Durchflussgrenze beachten.

  • Seite 18: Auslegung Abgasanlage

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4.8 Auslegung Abgasanlage WTC-OB 20 Stufe 1 Stufe 2 Restförderdruck am Abgasstutzen 40 Pa 90 Pa Abgasmassenstrom 6,4 g/s 8,8 g/s Abgastemperatur bei 80/60 °C 56 °C 57 °C Abgastemperatur bei 50/30 °C 32 °C...

  • Seite 19: Enev-Produktkennwerte

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4.9 EnEV-Produktkennwerte WTC-OB 20 Kesselwirkungsgrad bei 100 % Leistung und mittler- 98,3 % H (92,6 % H er Kesseltemperatur 70 °C Kesselwirkungsgrad bei 30 % Leistung und Rück- 104,0 % H (98,1 % H lauftemperatur 30 °C...

  • Seite 20: Abmessungen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4.10 Abmessungen 680 mm 730 mm 46 mm 125 mm 159 mm 78 mm 1 Vorlauf Warmwasserkreis G1 2 Rücklauf Warmwasserkreis G1 3 Füll- und Entleerhahn / Ausdehnungsgefäß G¾ 4 Kondensatablauf 5 Zuluft-/Abgas DN 125/80 6 Rücklauf Heizkreis G1½...

  • Seite 21: Gewicht

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 3 Produktbeschreibung 3.4.11 Gewicht Leergewicht ca.142 kg 21-144 83314001 1/2019-03 Et...

  • Seite 22: Montage

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 4 Montage 4 Montage 4.1 Montagebedingungen Vor der Montage sicherstellen, dass: der Mindestabstand eingehalten wird [Kap. 4.2], das Kondensat abgeleitet werden kann, der Transportweg frei und tragfähig ist [Kap. 3.4.11], die Stellfläche tragfähig und eben ist, der Platz für den Hydraulikanschluss ausreicht,...
  • Seite 23 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 4 Montage Mindestabstand Für Wartungsarbeiten Mindestabstand zur Wand einhalten. vorne 50 cm seitlich 2 cm Ausrichten Ist eine Höherlegung vom Kondensatabgang erforderlich, kann ein Gerätefußver- längerungs-Set (Zubehör) eingebaut werden. Fußschrauben-Einstellbereich: 0 ... 15 mm Mit den Fußschrauben waagrecht ausrichten.

  • Seite 24: Installation

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizwasser nachfolgende Anforderungen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen).

  • Seite 25: Füllwassermenge

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.1.2 Füllwassermenge Wenn keine Informationen über die Füllwassermenge vorhanden sind, kann sie aus der Tabelle überschlägig abgeschätzt werden. Bei Anlagen mit Pufferspeichern muss der Pufferinhalt mitberücksichtigt werden. Heizungssystem Überschlägige Füllwassermenge 55/45 °C...

  • Seite 26: Hydraulikanschluss

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.2 Hydraulikanschluss Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. Fremdkörper werden entfernt. Vorlauf und Rücklauf anschließen (Absperreinrichtungen einbauen). Sicherheitsgruppe anbauen. Füll- und Entleerhahn anbauen. Ausdehnungsgefäß anbauen. Ggf. Schlammabscheider in Rücklaufleitung einbauen.
  • Seite 27 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation Wasserfüllung Verunreinigung von Trinkwasser Füllen ohne Systemtrenner kann das Trinkwasser verunreinigen. Eine direkte Ver- bindung zwischen Heiz- und Trinkwasser ist unzulässig. WARNUNG Heizwasser über Systemtrenner füllen. Schaden am Gerät durch ungeeignetes Füllwasser Korrosion und Ablagerungen können die Anlage beschädigen.

  • Seite 28: Kondensatanschluss

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.3 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Bei nicht richtig montiertem oder nicht gefülltem Siphon tritt Abgas aus. Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. GEFAHR Auf richtige Montage vom Siphon achten.
  • Seite 29 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation Siphon montieren Winkelprofil 1 entfernen. Niveauschalter 5 ausstecken. Abschlusswanne 2 nach vorne ziehen, bis Siphonanschluss 4 über der Vertie- fung 3 steht. Siphon 6 montieren. Abschlusswanne wieder nach hinten schieben, dabei Siphon festhalten. Niveauschalter einstecken. Winkelprofil montieren.
  • Seite 30 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann. Kondensatschlauch an Siphon montieren, siehe Installationsbeispiele. Ggf. Kondensatschlauchmuffe einbauen. Bei Installationsbeispiel A: Stützrohrlänge prüfen, bei Kondensatauslass links das Stützrohr auf 200 mm ab- längen.

  • Seite 31: Ölversorgung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.4 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Die Ölversorgung ist für den Einstrang-Saugbetrieb vorgesehen. Eine Ölfilter-Entlüfter-Kombination ist im Gerät integriert. Ölleitung Als Zuleitung zum Brennwertkessel eine Leitung 6 x 1 mm (4 mm innen) verwen- den.

  • Seite 32: Luft-Abgas-Führung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.5 Luft-Abgas-Führung Luftführung Die Verbrennungsluft kann zugeführt werden: aus dem Aufstellungsraum (raumluftabhängiger Betrieb), durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb), durch separaten Zuluftkanal im Raum (Fremdluftansaugung). Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beach- ten.

  • Seite 33: Elektroanschluss

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.6 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.

  • Seite 34: Anschlussplan

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.6.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Der Gesamtstrom aller externen Verbraucher darf maximal 4,5 A betragen. WCM - OB - CPU µC - Unit eBUS Modul 230V 230V MFA1...

  • Seite 35: Externes Dreiwegeventil Anschließen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.6.2 Externes Dreiwegeventil anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Ansteuerung über Ausgang MFA1 oder MFA2 Dreiwegeventil nach Anschlussplan anschließen, dabei Anleitung vom Stellan- trieb beachten. Parameter 13 oder 14 auf 4 einstellen.

  • Seite 36: Externe Pumpe Anschließen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 5 Installation 5.6.3 Externe Pumpe anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Pumpe nach Anschlussplan an Ausgang MFA1, MFA2 oder VA1 anschließen. Parameter 13, 14 oder 15 auf gewünschte Funktion einstellen. 230V 230V MFA1...

  • Seite 37: Bedienung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld Klappe am Kesselschaltfeld öffnen. reset 1 [Enter] auswählen; Eingabe bestätigen 2 Drehknopf durch die Parameterstruktur navigieren; Werte ändern 3 [reset] Fehler entriegeln (liegt kein Fehler vor, wird ein Neustart der Anlage eingeleitet).

  • Seite 38: Anzeige

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. Die Symbole 9 … q werden ausgeblendet. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Sym- bole für den Notbetrieb eingeblendet.

  • Seite 39: Benutzer-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.2 Benutzer-Ebene In der Benutzer-Ebene können verschiedene Informationen abgefragt und Werte eingestellt werden. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung.

  • Seite 40: Einstellungen Benutzer-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.2.2 Einstellungen Benutzer-Ebene Drehknopf drehen. Symbolleiste erscheint. Drehknopf drehen. Auswahlbalken wechselt zwischen den Symbolen. Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt. Mit Drehknopf Wert ändern und mit Taste [Enter] speichern.

  • Seite 41: Fachmann-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.3 Fachmann-Ebene Fachmann-Ebene aktivieren Drehknopf drehen. Symbolleiste erscheint. Drehknopf drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. Taste [Enter] drücken. Drehknopf drehen und Code 11 einstellen. Mit Taste [Enter] Code bestätigen.

  • Seite 42: Info-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen Info-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit Betriebsphase – i 10 1: Ruhestandskontrolle Gebläse 2 (H): Ölvorwärmung...
  • Seite 43 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Info Aktoren Einheit Stromaufnahme Zündbaustein (min 70 %) i 25 Rückmeldung Temperaturschalter Ölvorwärmung – i 28 0: keine Rückmeldung 1: Rückmeldung vorhanden Info Sensoren Einheit Vorlauftemperatur °C i 30 Abgastemperatur °C...

  • Seite 44: Parameter-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen Parameter-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte ändern Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt.
  • Seite 45 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Parameter Basiskonfiguration Einstellbereich Werk- einstellung Funktion variabler Aus- 0: Betriebsweitermeldung P 15 gang VA1 1: Störungsweitermeldung 2: Zubringerpumpe vor hydraulischer Weiche 3: Heizkreispumpe ohne WCM-FS 4: WW-Ladepumpe; Dreiwegeventil 5: WW-Zirkulationspumpe ohne WCM-FS über WW-Frei- gabe oder über Taster (P 17 auf 4)
  • Seite 46 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Parameter Wärmeerzeuger Einstellbereich Werk- einstellung Brennerleistung Stufe 1 10 … 70 kW WTC 20: P 36 für: 15.0 Berechnung Ölzähler WTC 25: 15.0 WTC 30: 22.0 WTC 35: 25.5 Brennerleistung Stufe 2 10 …...
  • Seite 47 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Parameter Warmwasser Einstellbereich Werk- einstellung Vorlaufüberhöhung bei 5 … 30 K P 50 Warmwasserladung Schaltdifferenz Warm- -3 … -10 K P 51 wasser maximale Warmwasser- 10 … 60 min P 52...

  • Seite 48: Leistung Manuell Anfahren

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.4 Leistung manuell anfahren Drehknopf drehen. Symbolleiste erscheint. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken. Das Gerät startet entsprechend dem Programmablauf [Kap. 3.3.5]. Während der Ölvorwärmung wird ein H in der Anzeige dargestellt. Nach der Flammenbildung wechselt die Anzeige auf die aktuelle Vorlauftemperatur und es wird die maximale Leistung (Stufe 2) angefahren.

  • Seite 49: Konfiguration Manuell Starten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst [Kap. 7.2]. Parameter-Ebene aktivieren [Kap. 6.3]. Parameter 10 wählen.

  • Seite 50: Steuerungsvarianten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.6 Steuerungsvarianten Temperaturfernsteuerung 4 … 20 mA Analoges Signal 4 … 20 mA am Eingang B1 anschließen, dabei die Polung beachten [Kap. 5.6.1]. Signal wird als Vorlaufsollwert interpretiert. In der Konfiguration wird t angezeigt. 6 mA...
  • Seite 51 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Brennertaktsperre Heizbetrieb Die Brennertaktsperre verhindert ein zu häufiges Einschalten vom Brenner. Es wird zwischen 2 Brennertaktsperren unterschieden: Zeitliche Brennertaktsperre Nach einer Regelabschaltung geht der Brenner erst wieder in Betrieb, wenn die eingestellte Zeit von Parameter 34 abgelaufen ist.

  • Seite 52: Regelungsvarianten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.7 Regelungsvarianten 6.7.1 Konstante Vorlauftemperatur Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur wird auf den eingestellten Wert in der Benutzer-Ebene geregelt [Kap. 6.2.2]. Um eine zeitliche Umschaltung zwischen Normal- und Absenktemperatur durchzu- führen, ist eine Zeitschaltuhr erforderlich.

  • Seite 53: Warmwasserbetrieb

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Eine Änderung der Normal Raumtemperatur oder Absenk Raumtemperatur um 1 °C führt zu einer Parallelverschiebung der eingestellten Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 10 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 10...

  • Seite 54: Pufferregelung Mit Einem Fühler

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.7.4 Pufferregelung mit einem Fühler Diese Regelungsart ist z. B. dann sinnvoll, wenn nur der obere Teil vom Puffer gela- den werden soll. Die Ladung vom unteren Pufferbereich erfolgt durch eine Fremd- wärmequelle.

  • Seite 55: Weichenregelung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.7.6 Weichenregelung Das Gerät moduliert die Leistung im Heizbetrieb anhand der Weichentemperatur. Bei dieser Regelungsvariante moduliert die Pumpe in Abhängigkeit der Differenz- temperatur zwischen Weichenfühler B11 und Vorlauffühler. Die Funktion kann über Parameter 47 an die Gegebenheiten der Anlage angepasst werden.

  • Seite 56: Umwälzpumpe

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.8 Umwälzpumpe 6.8.1 Allgemeine Hinweise Das Gerät (Ausführung W) verfügt über eine drehzahlgeregelte Pumpe, die über ein Dreiwegeventil den Heiz- und Warmwasserkreis versorgt. Heizbetrieb Die Pumpe wird solange angesteuert, wie eine Wärmeanforderung anliegt. Wenn keine Wärmeanforderung mehr benötigt wird, läuft die Pumpe für die in Parameter...

  • Seite 57: Drehzahlgeregelte Pumpe

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.8.2 Drehzahlgeregelte Pumpe Standardregelung Bei dieser Regelungsvariante wird die Pumpenleistung der geforderten Brennerstu- fe zugeordnet. Bei abgeschaltetem Brenner wird die Pumpe mit der in Parame- ter 44 eingestellten Leistung betrieben. Parameter 46 auf 1 einstellen.

  • Seite 58: Frostschutz

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: Brenner wird mit minimaler Leistung betrieben, Pumpe ist in Betrieb. Vorlauftemperatur > 8 °C plus Schaltdifferenz (Parameter 32): Brenner schaltet ab, Pumpennachlauf ist aktiv (Parameter 41).

  • Seite 59: Ein-/Ausgänge

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.10 Ein-/Ausgänge Die Ein- und Ausgänge können für verschiedene Funktionen konfiguriert werden. Ausgang MFA1, MFA2 und VA1 Einstellung Parameter 13, 14, 15 Beschreibung 0: Betriebsweitermeldung Kontakt schließt, sobald eine Wärmeanforderung anliegt.

  • Seite 60: Inbetriebnahme-Programme (Parameter 73)

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.11 Inbetriebnahme-Programme (Parameter 73) Allgemeine Hinweise: Der Parameter 73 ist nach dem Einschalten vom Gerät für nur 8 Minuten akti- viert. Gerät ggf. erneut einschalten, alle Programme können durch die Taste [reset] oder über OFF beendet wer- den.
  • Seite 61 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung Pr8: Feuerraumdruck zum Speichern freigeben Bei der Erstinbetriebnahme werden nach Beenden von Programm Pr3 und Pr5 die aktuellen Feuerraumdrücke (i 17 und i 18) automatisch gespeichert. Eine erneute Speicherung der Feuerraumdrücke wird erst wieder nach Freigabe von Programm Pr8 durchgeführt.

  • Seite 62: Spezielle Anlagenparameter

    Feuerraumdruckanstieg Stufe 2 0,1 … 6,0 mbar Ansteuerzeit Umschaltventil 0,1 … 10,0 Drehzahl Nachbelüftung 40 … 100 max Laufzeit Abgasklappe 3 … 25 Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kundendienst zu- lässig. 62-144 83314001 1/2019-03 Et...

  • Seite 63: Schornsteinfeger

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 6 Bedienung 6.13 Schornsteinfeger Die Funktion dient zur Abgasmessung. Während der Schornsteinfeger-Funktion läuft das Gerät mit maximaler Leistung. Schornsteinfeger-Funktion aktivieren Drehknopf drehen. Symbolleiste erscheint. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken Das Gerät startet entsprechend dem Programmablauf [Kap. 3.3.5].

  • Seite 64: Inbetriebnahme

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, Gerät und Heizsystem mit Medium gefüllt und entlüftet sind,...

  • Seite 65: Messgeräte Anschließen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät für Mischdruck Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen. Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen.

  • Seite 66: Brennwertkessel Einregulieren

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7.2 Brennwertkessel einregulieren Während der Inbetriebnahme sicherstellen, dass: maximal möglicher Wasserdurchfluss gewährleistet ist, Hochheizen bei Stufe 1 mit niedrigen Vorlauftemperaturen erfolgt. Brennstoff-Absperreinrichtungen öffnen. Stecker H1 und H2 ausstecken [Kap. 5.6]. Eine automatische Inbetriebsetzung vom Gerät wird verhindert.
  • Seite 67 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 3. Inbetriebnahme-Programme (Parameter 73) durchführen Die Inbetriebnahme-Programme ermöglichen eine fachgerechte Inbetriebnahme. Dabei wird: die Anlage wasserseitig entlüftet, das elektrische Antiheberventil angesteuert um die Ölleitung zu entlüften, die Stufe 1 und Stufe 2 eingestellt.
  • Seite 68 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme Pr3: Stufe 1 einstellen Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Taste [Enter] drücken. Drehknopf drehen bis Pr3 angezeigt wird. Taste [Enter] drücken.
  • Seite 69 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 4. Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. WARNUNG Öldruckmessgeräte nach der Inbetriebnahme entfernen. Anlage an Schalter S1 ausschalten und Stecker H1 und H2 einstecken.

  • Seite 70: Abgassystem Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7.3 Abgassystem auf Dichtheit prüfen Bei raumluftunabhängigem Betrieb muss das Abgassystem über eine O -Messung auf Dichtheit geprüft werden. Schlauch 2 über die Messstelle im Zuluft-Ringspalt 1 ins Gerät führen. Messstelle im Zuluft-Ringspalt abdichten.

  • Seite 71: Leistung Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7.4 Leistung prüfen 7.4.1 Auslieferungszustand Die Tabelle zeigt den Auslieferungszustand. Der Brenner muss bei der Inbetrieb- nahme einreguliert werden. WTC-OB 20 Stufe 1 Stufe 2 Brennerleistung ca. 15 kW ca. 21 kW Mischeinrichtung ME 1.19 B...

  • Seite 72: Leistung Ändern

    28,7 33,1 20,0 23,1 29,3 34,0 21,0 23,7 29,8 34,4 22,0 24,2 30,2 – 23,0 24,7 – – Aufgrund von Toleranzen sind abweichende Werte möglich. Die Leistungswerte wurden am Prüfstand ermittelt, sie entsprechen nicht dem Weishaupt-Rechenschieber. 72-144 83314001 1/2019-03 Et...

  • Seite 73: Verbrennung Nachregulieren

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7.5 Verbrennung nachregulieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Parameter 73 ist nur innerhalb von 8 Minuten nach Einschalten vom Gerät akti- viert. Gerät ggf. erneut einschalten. Pr3: Stufe 1 einstellen Parameter-Ebene aktivieren [Kap. 6.3].

  • Seite 74: Verbrennung Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 7 Inbetriebnahme 7.6 Verbrennung prüfen Luftüberschuss ermitteln -Gehalt langsam reduzieren, bis Verbrennungsgrenze erreicht wird (CO-Gehalt ca. 100 ppm oder Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,1 (entspricht 10 % Luftüberschuss),...

  • Seite 75: Außerbetriebnahme

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Gerät ausschalten. Brennstoff-Absperreinrichtungen schließen. Bei Frostgefahr Anlage entleeren. 75-144 83314001 1/2019-03 Et...

  • Seite 76: Wartung

    Bei Heizöl EL Standard (max 1000 mg/kg Schwefel): Die Wärmezelle jährlich reinigen. Bei Heizöl EL schwefelarm (max 50 mg/kg Schwefel): Die Wärmezelle mindestens alle 2 Jahre reinigen. Weishaupt empfiehlt eine jährli- che Reinigung. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen...
  • Seite 77 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Vorderteil entfernen [Kap. 4]. Wartung Wartungsschritte entsprechend der beiliegenden Inspektionskarte durchführen und dokumentieren (Druck-Nr.

  • Seite 78: Komponenten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.2 Komponenten Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Auslegungslebensdauer der Komponenten prüfen. Ggf. Komponenten austauschen.

  • Seite 79: Wartungsanzeige

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.3 Wartungsanzeige Der Zeitraum bis zur nächsten Wartung kann eingestellt werden. Nach Ablauf der eingestellten Zeit erscheint in der Anzeige ein blinkender Gabelschlüssel. Bei vor- handener Fernbedienstation WCM-FS wird Kundendienst angezeigt.

  • Seite 80: Servicepositionen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.4 Servicepositionen 9.4.1 Serviceposition A Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Zuluftschlauch 3 vom Ansaugstutzen 4 abziehen, ggf. den Zuluftschlauch zum Lösen zusammendrücken. Sechskantmuttern 1 entfernen und Brenner herausnehmen. Brenner drehen und in Serviceposition einhängen.

  • Seite 81: Serviceposition B

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.4.2 Serviceposition B Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Zuluftschlauch 4 vom Ansaugstutzen 5 abziehen, ggf. den Zuluftschlauch zum Lösen zusammendrücken. Schlauch 2 am Einschraubstutzen abziehen. Scheibenmuttern 1 entfernen und Brenner komplett mit Kesseltür herausneh- men.

  • Seite 82: Wärmezelle Reinigen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.5 Wärmezelle reinigen Hinweise zur Wartung beachten [Kap. 9.1]. Bei der Reinigung nur Bürsten aus Kunststoff verwenden (keine Metallbürsten). Darauf achten, dass keine Rückstände in eine ggf. vorhandene Kondensathebeein- richtung und/oder Neutralisationseinrichtung gelangen.
  • Seite 83 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung Siphon reinigen Winkelprofil 1 entfernen. Niveauschalter 4 ausstecken. Abschlusswanne 2 nach vorne ziehen, bis Siphon über der Vertiefung 3 steht. Kondensatschlauch 5 entfernen Siphon 6 entfernen. Siphon reinigen. Kondensatwanne reinigen Je nach Verschmutzung vom Wärmetauscher muss die Kondensatwanne auf Ver- schmutzung geprüft und ggf.
  • Seite 84 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung Einbau Kondensatwanne montieren, dabei auf richtigen Sitz der Dichtung achten. Siphon und Kondensatschlauch montieren. Abschlusswanne wieder nach hinten schieben, dabei Siphon festhalten. Niveauschalter einstecken. Winkelprofil montieren. Siphon über den Wärmetauscher mit Wasser füllen und auf Dichtheit prüfen.

  • Seite 85: Düsenabstand Einstellen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.6 Düsenabstand einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Der Düsenabstand muss auf 2,5 mm eingestellt sein. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Einstelllehre ansetzen und Maß A (2,5 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 am Führungsrohr und Schraube 2 am Mischkopf lösen.

  • Seite 86: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.8 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Zündelektroden mit Hilfe der Einstelllehre einstellen, dabei Typ der Mischeinrich- tung beachten [Kap. 7.4.1]. 9.9 Zündelektroden aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1].

  • Seite 87: Öldüse Austauschen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.10 Öldüse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Zündleitung 3 ausstecken. Schraube 2 lösen und Mischkopf 1 entfernen. Am Düsenhalter 4 mit Gabelschlüssel gegenhalten und Düse 5 entfernen.

  • Seite 88: Düsenabschluss Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.11 Düsenabschluss aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Düse entfernen. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer- nen. Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her- ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.

  • Seite 89: Luftdüse Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.13 Luftdüse aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Schrauben 1 entfernen und Luftdüse abnehmen. Einbau Luftdüse in umgekehrter Reihenfolge einbauen. Düsenabstand einstellen [Kap. 9.6].

  • Seite 90: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.14 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stecker Nummer 3 und 4 ausstecken. Ölschläuche 6, Verschraubung 5 und Ölschlauch 1 entfernen. Schrauben 4 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Kupplung 2 und der Dichtringe achten,...

  • Seite 91: Pumpenmotor Ausbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.15 Pumpenmotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.14]. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Stecker Nummer 5 ausstecken. Schrauben 1 entfernen und Motor abnehmen. 91-144 83314001 1/2019-03 Et...

  • Seite 92: Gebläse Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.16 Gebläse aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stecker Nummer 1 und 10 ausstecken. Muttern 1 lösen und Muttern 6 entfernen. Gebläse und Dichtung 7 abnehmen. Schrauben 2 entfernen, Ansaugstutzen 4 und O-Ring 5 abnehmen.

  • Seite 93: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.17 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.

  • Seite 94: Ölfiltereinsatz Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.18 Ölfiltereinsatz aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Halter für Serviceposition 1 abnehmen. Halter drehen und in das Hohlprofil einsetzen. Ölfilter-Entlüfter-Kombination in Serviceposition einhängen. Brennstoff-Absperreinrichtung 2 schließen. Beiliegenden Entleerschlauch 5 aufstecken.

  • Seite 95: Dreiwegeventil Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 9 Wartung 9.19 Dreiwegeventil aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Wasserseitige Absperreinrichtungen zum Heizsystem schließen. Gerät wasserseitig entleeren. Stellantrieb 1 nach oben abziehen. Bajonett-Sicherungen 3 entfernen. Bajonettverschlüsse 2 lösen. Dreiwegeventil entfernen. Einbau Dreiwegeventil wie dargestellt montieren.

  • Seite 96: Fehlersuche

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden. Heizungsschalter eingeschaltet. Fernbedienstation richtig eingestellt. Die Geräteelektronik erkennt Unregelmäßigkeiten vom Gerät und zeigt diese blin- kend an.
  • Seite 97 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen. WARNUNG Nicht mehr als 2 Entriegelungen hintereinander durchführen. Qualifiziertes Fachpersonal muss die Störungsursache beheben. Fehler durch Taste [reset] entriegeln und ein paar Sekunden abwarten.

  • Seite 98: Fehlerspeicher

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 16 Fehler und der Anlagenzustand bei Fehlerein- tritt gespeichert. Fehler anzeigen Fehler-Ebene aktivieren [Kap. 6.3]. Der zuletzt aufgetretene Fehler wird als Fehler 1 angezeigt. Drehknopf drehen.
  • Seite 99 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Anlagenzustand abfragen Fehler mit Drehknopf wählen. Taste [Enter] drücken. Anlagenzustand bei Fehlereintritt wird angezeigt. Drehknopf drehen, um Informationen abzufragen. Info System Einheit Betriebsphase – i 10 1: Ruhestandskontrolle Gebläse 2 (H): Ölvorwärmung 3: Vorbelüftung / Vorzündung...

  • Seite 100: Warncode

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche 10.3 Warncode Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss sicherstellen. (nach 12 Warnungen verriegelt die Anlage mit Wasserdurchfluss erhöhen.
  • Seite 101 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Außenfühler defekt Fühler und Leitung prüfen, ggf. austauschen. Warmwasserfühler (B3) defekt Fühler und Leitung prüfen, ggf. austauschen.
  • Seite 102 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Kommunikation zu EM#8 oder WCM-FS#8 feh- Adressierung prüfen. lerhaft Verbindung prüfen. Erweiterungsmodul austauschen. Fernbedienstation austauschen. Temperaturfernsteuerung fehlerhaft Sollwertsignal prüfen [Kap. 6.6].

  • Seite 103: Fehlercode

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche 10.4 Fehlercode Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Temperatur am Vorlauffühler > 105 °C Wasserdurchfluss sicherstellen. Wasserdurchfluss erhöhen. Gerät wasserseitig entlüften. Wärmetauscher wasserseitig auf Verschmut- zung oder Verkalkung prüfen.
  • Seite 104 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Flammenausfall im Betrieb Ölversorgung prüfen, dabei Öldruckmessgerä- (siehe auch W22) te an Ölpumpe anschließen [Kap. 7.1.1] Projektierung Ölversorgung beachten [Kap. 12.1].
  • Seite 105 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Datensatz-Fehler Brenner Spannungsversorgung kurzzeitig unterbre- chen, ggf. Gerät entriegeln. Gerät entriegeln, bei wiederholtem Auftreten Kesselelektronik WCM-OB-CPU austau- schen.
  • Seite 106 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Kodierstecker BCC nicht aufgesteckt Kodierstecker aufstecken. Datensatz-Fehler BCC Kodierstecker austauschen. Daten von Kodierstecker auf Kesselelektronik WCM-OB-CPU übertragen: Gerät am Schalter S1 ausschalten.

  • Seite 107: Betriebsprobleme

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 10 Fehlersuche 10.5 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Ölpumpe macht starke me- Ölpumpe saugt Luft Ölversorgung auf Dichtheit prüfen. chanische Geräusche hohes Vakuum in der Ölleitung Filter reinigen.

  • Seite 108: Technische Unterlagen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000...

  • Seite 109: Fühler- Und Sensorkennwerte

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 11 Technische Unterlagen 11.2 Fühler- und Sensorkennwerte WW-Auslauffühler Vorlauffühler Abgasfühler Pufferfühler Weichenfühler Verbrennungsluftfühler Außenfühler Warmwasserfühler (B3) NTC 5 kΩ NTC 600 Ω NTC 12 kΩ °C Ω °C Ω °C Ω –20 48 180 –35...

  • Seite 110: Anschlussplan

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 11 Technische Unterlagen 11.3 Anschlussplan 11.3.1 Anschlusskonsole Brenner E-Bus Spannungsversorgung Gebläse Wärmetauscher Ölvorwärmung Ölmagnetventil Stufe 2 Ölmagnetventil Stufe 1 Pumpenmotor Zündgerät Reserve Reserve Temperaturschalter Ölvorwärmung PWM-Signal und Rückmeldung Gebläse Flammenwächter 11.3.2 Halterung Steckerkabel 1 Spannungsversorgung Kondensathebeeinrichtung (Power) 2 Spannungsversorgung Umwälzpumpe...

  • Seite 111: Kesselelektronik Wcm-Ob-Cpu

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 11 Technische Unterlagen 11.3.3 Kesselelektronik WCM-OB-CPU 1 Schalter S1 (WCM-CUI) 2 Kondensathebeeinrichtung 3 Spannungsversorgung Umwälzpumpe 4 Stellantrieb Dreiwegeventil (Ausführung W) 5 Spannungsversorgung Gebläse 6 Wärmetauscher Ölvorwärmung 7 Ölmagnetventil Stufe 2 8 Ölmagnetventil Stufe 1 9 Pumpenmotor 0 Zündgerät...

  • Seite 112: Projektierung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen.
  • Seite 113 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 12 Projektierung Höherliegender Ölspiegel Wenn die Saugleitung undicht ist, kann der Tank durch Saughebewirkung aus- laufen. Ein elektrisches Antiheberventil 1 kann dies verhindern. Druckverlust durch Antiheberventil nach Herstellerangaben berücksichtigen. Das Antiheberventil muss verzögert schließen und eine Druckentlastung in Rich- tung Öllagerbehälter aufweisen.

  • Seite 114: Ersatzteile

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 13 Ersatzteile 1.01 1.03 1.27 1.39 1.40 1.38 1.44 1.41 1.02 1.42 1.31 1.43 1.45 1.47 1.04 1.48 1.29 1.02 1.46 1.28 1.32 1.30 1.26 1.23 1.33 1.35 1.36 1.37 1.22...
  • Seite 115 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Armaturenkonsole 462 011 02 107 1.02 Scheibe Dm.34I x Dm.60A x 3 462 011 02 287 1.03 Kantenschutz-Platte 401 110 02 087 1.04 Oberteil 462 011 02 097 1.05...
  • Seite 116 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 1.01 1.03 1.27 1.39 1.40 1.38 1.44 1.41 1.02 1.42 1.31 1.43 1.45 1.47 1.04 1.48 1.29 1.02 1.46 1.28 1.32 1.30 1.26 1.23 1.33 1.35 1.36 1.37 1.22 1.16 1.17...
  • Seite 117 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.30 Stecker – 230V Schwarz 716 275 – 230V Grau 716 284 – M1 Weiß 716 285 – H1 Türkis 716 276 – H2 Rot 716 286 –...
  • Seite 118 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 2.46 2.02 2.42 2.01 2.43 2.04 2.05 2.41 2.44 2.04 2.04 2.39 2.06 2.40 2.07 2.37 2.39 2.37 2.40 2.45 2.38 2.08 2.28 2.29 2.09 2.35 2.27 2.14 2.03 2.10 2.11...
  • Seite 119 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Isolierung-Wärmetauscher links 462 111 30 627 2.02 Isolierung-Wärmetauscher rechts 462 111 30 617 2.03 Ersatzkessel – WTC-OB 20/30/35-B Ausf. H 462 011 00 110 – WTC-OB 20/30/35-B Ausf. H-O 462 011 00 120 –...
  • Seite 120 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 2.46 2.02 2.42 2.01 2.43 2.04 2.05 2.41 2.44 2.04 2.04 2.39 2.06 2.40 2.07 2.37 2.39 2.37 2.40 2.45 2.38 2.08 2.28 2.29 2.09 2.35 2.27 2.14 2.03 2.10 2.11...
  • Seite 121 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.41 Abgas-Geräuschdämpfer 462 011 31 027 2.42 Dichtung DN 80 669 252 2.43 Ansauggeräuschmatte 462 011 31 047 2.44 Luftansaugung PP zentrisch DN 80 462 011 31 017 2.45...
  • Seite 122 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 3.10 3.40 3.41 3.14 3.29 3.13 3.02 3.06 3.03 3.04 3.05 3.08 3.09 3.07 3.08 3.12 3.19 3.01 3.22 3.20 3.16 3.15 3.43 3.21 3.17 3.24 3.23 3.42 3.38 3.11 3.18...
  • Seite 123 3.14 Sechskantmutter M8 x 27 246 050 01 107 3.15 Luftdüse – D19 MB 819 (WTC-OB 20/25) 246 050 14 267 – D22 MB 822 (WTC-OB 30) 246 050 14 377 – D23 MB 823 (WTC-OB 35) 246 050 14 287 3.16...
  • Seite 124 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 3.10 3.40 3.41 3.14 3.29 3.13 3.02 3.06 3.03 3.04 3.05 3.08 3.09 3.07 3.08 3.12 3.19 3.01 3.22 3.20 3.16 3.15 3.43 3.21 3.17 3.24 3.23 3.42 3.38 3.11 3.18...
  • Seite 125 246 050 12 072 3.66 Düsenabschluss-Set 240 050 10 012 3.67 Düse – 0,40 gph 80°SR Danfoss (WTC-OB 20/25) 602 130 – 0,50 gph 80°SR Danfoss (WTC-OB 30) 602 132 – 0,55 gph 80°SR Danfoss (WTC-OB 35) 602 133 3.68 Servicepaket PC-Tool für Flammenwächter...
  • Seite 126 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile W-PEA 4.01 4.01 4.02 4.02 4.01 4.01 4.03 4.03 4.06 4.06 4.02 4.02 4.05 4.03 4.03 4.13 4.05 4.03 4.03 4.04 4.04 4.03 4.03 4.08 4.08 4.14 4.04 4.04 4.08 4.08...
  • Seite 127 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Überwurfmutter G1 1/2 x 42,2 409 000 04 157 4.02 Anschlussstutzen G1A x 1 1/2 462 011 40 027 4.03 Scheibe Dm.34I x Dm.60A x 3 462 011 02 287 4.04...
  • Seite 128 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 5.01 5.02 5.03 5.05 5.04 5.06 5.07 5.08 5.09 5.09 5.11 5.10 128-144 83314001 1/2019-03 Et...
  • Seite 129 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Verschraubung G3/8I-L8 x M14 x 1,5 x 47 462 011 30 157 5.02 Sechskantmutter BM14 x 1,5 DIN 439 411 701 5.03 Ölschlauch DN4 1000 mm diffusionsdicht 462 011 30 677 5.04...
  • Seite 130 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 6.01 6.02 6.03 6.04 6.05 6.06 6.07 6.08 6.09 6.11 6.10 130-144 83314001 1/2019-03 Et...
  • Seite 131 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Steckerkabel Kessel-Netzspannung 462 111 22 192 6.02 Steckerkabel 3-Wege-Umschaltventil 462 012 22 182 6.03 Steckerkabel Brenner-Netzspannung 462 011 22 232 6.04 Steckerkabel QRC 462 011 22 262 6.05...
  • Seite 132 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 7.01 7.02 7.03 7.05 7.04 7.06 7.07 7.09 7.10 7.10 7.08 7.10 7.10 132-144 83314001 1/2019-03 Et...
  • Seite 133 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Bürsten-Set 462 000 00 302 7.02 Reinigungs-Set 462 000 00 292 7.03 Reinigungswerkzeug gerade 462 000 00 282 – Handgriff Reinigungswerkzeug 481 000 00 677 – Befestigungsteil Reinigungsklinge 481 000 00 687 –...
  • Seite 134 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile 8.01 8.02 134-144 83314001 1/2019-03 Et...
  • Seite 135 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Wartungs-Set Bestehend aus: Öldüse Zündelektrodensatz Dichtung Kondensatwanne Dichtung Brennergehäuse Dichtung Siphon – WTC-OB 20/25 462 000 00 322 – WTC-OB 30 462 000 00 332 – WTC-OB 35 462 000 00 342 8.02...

  • Seite 136: Notizen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 14 Notizen 14 Notizen 136-144 83314001 1/2019-03 Et...
  • Seite 137 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 14 Notizen 137-144 83314001 1/2019-03 Et...
  • Seite 138 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 14 Notizen 138-144 83314001 1/2019-03 Et...

  • Seite 139: Stichwortverzeichnis

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 15 Stichwortverzeichnis 15 Stichwortverzeichnis Druckverlust ................. 17 Durchfluss................ 17 Abgasanschluss .............. 10 Durchflussgrenze .............. 16 Abgasfühler .............. 11, 12 Düse.................. 87 Abgasführung .............. 32 Düsenabschluss.............. 88 Abgasgeruch.............. 7, 107 Düsenabstand.............. 85 Abgasmassenstrom............ 18 Düsenkörper................ 9 Abgasmessstelle.............. 32 Abgasmessung.............. 74 Abgas-Schalldampfer ............ 10 Abgassystem ...............  10, 32 Eingänge ................ 59...
  • Seite 140 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 15 Stichwortverzeichnis Gebläsedrehzahl .............. 71 LED .................. 38 Gebläsedruck .............. 65 Leistung................. 15 Gerätefußverlängerungs-Set........ 23, 28 Leistungsaufnahme............. 14 Gerätesicherung ............ 11, 14 Leuchtdiode ................. 38 Geräusche.................  107 Lichtfühler ................ 11 Geräuschemissionswert............ 15 Luftdüse ................ 89 Gewährleistung .............. 6 Luftfeuchtigkeit .............. 14 Gewicht................. 21 Luftführung ................ 32...
  • Seite 141 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 15 Stichwortverzeichnis Programm ................ 60 Typenschlüssel .............. 8 Programmablauf .............. 13 Pufferfühler ................ 54 Pufferregelung .............. 54 Umgebungsbedingungen .......... 14 Pulsieren ................ 107 Umrechnungstabelle ............ 108 Pumpe .............. 11, 36, 65 Umschaltventil.......... 10, 11, 27, 95 Pumpendruck............ 65, 71, 72 Umsteuerventil .......... 10, 11, 27, 95...
  • Seite 142 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 20 … 35-B 15 Stichwortverzeichnis Zerstäubungsdruck ............  71, 72 Zulassungsdaten.............. 14 Zulaufdruck................ 31 Zulauftemperatur.............. 31 Zuleitung .............. 31, 112 Zuluft-Ringspalt............ 32, 70 Zündelektroden .............. 86 Zündgerät ................ 11 Zündung................ 13 142-144 83314001 1/2019-03 Et...
