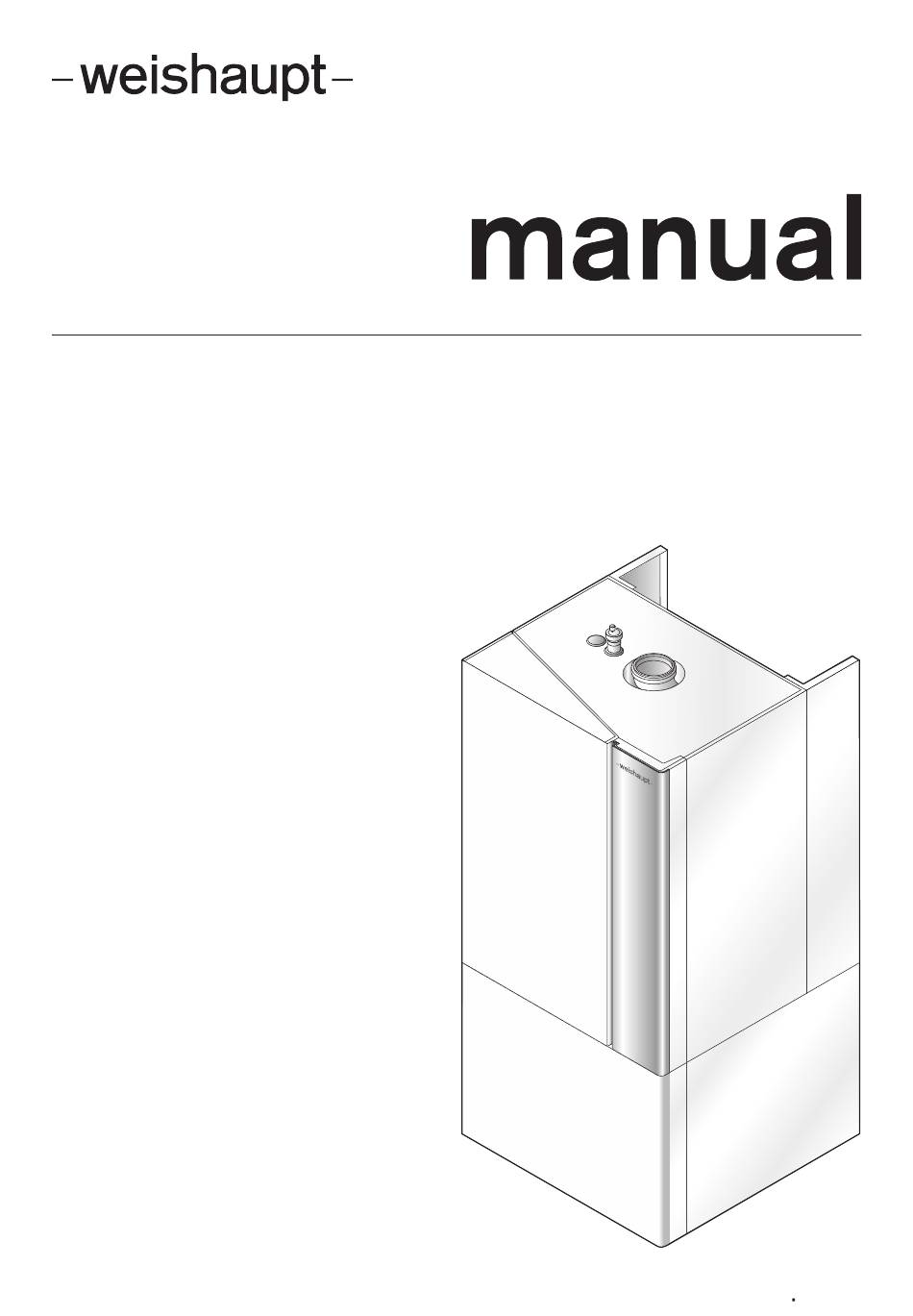

Montage- und Betriebsanleitung
Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel
83309401 1/2021-06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WTC-GB 15-B Sockel

Inhaltszusammenfassung für Weishaupt WTC-GB 15-B Sockel

  • Seite 1 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 83309401 1/2021-06...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel Benutzerhinweise ...................... 6 1.1   Zielgruppe ........................ 6 1.2   Symbole  .........................  6 1.3   Gewährleistung und Haftung  .................. 7 Sicherheit .......................... 8 2.1   Bestimmungsgemäße Verwendung .................  8 2.2   Verhalten bei Gasgeruch  ...................  8 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5.3   Gasversorgung ...................... 35 5.4   Brennwertgerät montieren  .................. 36 5.5   Kondensatanschluss  .................... 39 5.6   Luft-Abgas-Führung  .................... 40 5.7   Elektroanschluss  ...................... 41 5.7.1   Anschlussplan .....................  42 5.7.2   Bus-Installation  .................... 45 5.7.3  ...
  • Seite 4 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6.6.7   Warmwasser  .......................  84 6.6.7.1   Warmwasserregelung  ................ 84 6.6.7.2   Legionellenschutz .................. 85 6.6.7.3   Zirkulation ......................  86 6.6.8   Service WTC  ......................  86 6.6.8.1   Wartung ...................... 86 6.6.8.2   Eingangsmessung .................. 87 6.6.8.3  ...
  • Seite 5 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel Fehlersuche ........................ 134 10.1   Vorgehen bei Störung  .................. 134 10.2   Warncode  ...................... 136 10.3   Fehlercode  ...................... 140 10.4   Fehlerspeichercode  .....................  146 10.5   Umwälzpumpe UPM3 mit LED-Anzeige  ............ 147 10.6  ...

  • Seite 6: Benutzerhinweise

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 7: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen,...

  • Seite 8: Sicherheit

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Gerät ist geeignet für: Warmwasserheizkreise in geschlossenen Systemen nach EN 12828, einen Volumenstrom von maximal: WTC 15: 1300 l/h WTC 25: 2200 l/h Die Verbrennungsluft muss frei von aggressiven Stoffen (z.

  • Seite 9: Normalbetrieb

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 2 Sicherheit 2.4.2 Normalbetrieb Alle Schilder am Gerät lesbar halten. Vorgeschriebene Einstell-, Wartungs- und Inspektionsarbeiten fristgemäß durch- führen. Gerät nur mit geschlossener Abdeckung betreiben. 2.4.3 Elektrische Arbeiten Bei Arbeiten an spannungsführenden Bauteilen: Unfallverhütungsvorschriften DGUV Vorschrift 3 und örtliche Vorschriften beach-...

  • Seite 10: Produktbeschreibung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC-GB 15-B Ausf. S-W Baureihe: Weishaupt Thermo Condens Brennstoff: Gas Bauart: bodenstehend Leistungsgröße: 15 kW Konstruktionsstand Ausf. S Ausführung: Sockel Ausführung: Heizbetrieb und Warmwasserladung Ausführung: Heizbetrieb...

  • Seite 11: Serialnummer

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Zusatz-Typenschild 2 Typenschild Ser. Nr.: 11-216 83309401 1/2021-06 Et...

  • Seite 12: Funktion

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.3 Funktion 3.3.1 Wasser-, Luft- und Abgasführende Teile Abbildung: WTC-GB 15-B Ausf. S-W 1 Schnellentlüfter 2 Anschluss Abgassystem 3 Ausdehnungsgefäß 18 Liter / 0,75 bar 4 Füllventil Ausdehnungsgefäß...

  • Seite 13: Elektrische Teile

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.3.2 Elektrische Teile Abbildung: WTC-GB 15-B Ausf. S-W 1 Vorlauffühler eSTB 2 Anzeige- und Bedieneinheit (Systemgerät) 3 Geräteelektronik WEM-FA-G mit Elektroanschluss und Gerätesicherung 4 Gebläse 5 Stellantrieb Dreiwegeventil 6 Abgasfühler...

  • Seite 14: Sicherheits- Und Überwachungsfunktionen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.3.3 Sicherheits- und Überwachungsfunktionen 3.3.3.1 Vorlauffühler eSTB / Abgasfühler Vorlauffühler eSTB Wenn die Temperatur 95 °C überschreitet, wird die Brennstoffzufuhr abgeschaltet und der Pumpennachlauf eingeleitet (W 12). Das Gerät schaltet automatisch wie- der ein, sobald die Temperatur 1 Minute lang unter den Vorlaufsollwert gesunken...

  • Seite 15: Multifunktionssensor Vpt

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.3.3.2 Multifunktionssensor VPT Der Multifunktionssensor ermittelt und überwacht: Volumenstrom, Anlagendruck, Vorlauftemperatur, Rücklauftemperatur. Volumenstrom Wenn der Volumenstrom 60 l/h unterschreitet, schaltet das Gerät ab (W 10). Dies gilt nicht bei Heizbetrieb, wenn das Brennwertgerät den Heizkreis direkt versorgt.

  • Seite 16: Verbrennungsregelung (System Scot®)

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.3.4 Verbrennungsregelung (System SCOT®) Das Gerät ist mit einer elektronischen Verbrennungsregelung ausgestattet. Die Verbrennungsregelung erfolgt über die Ionisationselektrode. Abhängig vom ge- messenen Ionisationsstrom wird die Gasmenge zur vorhandenen Luftmenge regu- liert.
  • Seite 17 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung -Korrektur Nach erfolgter Kalibrierung über die Ausgangsmessung oder den Inbetriebnahme- Assistent wird eine neue O -Kurve generiert. Die komplette Kurve kann danach über die O2-Korrektur gesamt bei...

  • Seite 18: Programmablauf

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.3.5 Programmablauf Zünddrehzahl Bei Wärmeanforderung 1 startet das Gebläse und fährt auf die Zünddrehzahl 2. Zündung Nach Stabilisierung der Zünddrehzahl schaltet die Zündung 3 ein. Die Gasventi- le 4 öffnen. Eine Flamme bildet sich.

  • Seite 19: Technische Daten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten Gasgeräte-Kategorie DE: II ; AT: II ; CH: II 2N3B/P 2H3B/P 2H3P Installationsart 13(x) 33(x) 43(x) 53(x) 63(x) 83(x) 93(x) PIN (EU) 2016/426...

  • Seite 20: Emissionen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4.5 Emissionen Abgas Das Gerät entspricht nach EN 15502-1 der Emissionsklasse 6. Schall Zweizahl-Geräuschemissionswerte WTC 15 WTC 25 gemessener Schallleistungspegel 46 dB(A) 48 dB(A) (re 1 pW)

  • Seite 21: Leistung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4.6 Leistung WTC 15 WTC 25 Feuerungswärmeleistung Q 2,0 … 14,0 kW 3,0 … 24,0 kW Kesselleistung bei 80/60 °C 1,9 … 13,7 kW 2,9 … 23,6 kW Kesselleistung bei 50/30 °C...

  • Seite 22: Hydraulische Daten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4.7 Hydraulische Daten WTC 15 WTC 25 Wasserinhalt 2,2 Liter 3,1 Liter Kesseltemperatur max 85 °C max 85 °C Betriebsdruck max 3 bar max 3 bar Ausdehnungsgefäß Inhalt...
  • Seite 23 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung Restförderhöhe Proportionaldruck Ausführung W und H 1000 1100 1200 1300 1400 1500 1600 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3 Proportionaldruck Stufe 1 4 Proportionaldruck Stufe 2 5 Proportionaldruck Stufe 3 Restförderhöhe Konstantdruck...

  • Seite 24: Auslegung Abgasanlage

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4.8 Auslegung Abgasanlage WTC 15 WTC 25 Restförderdruck am Abgasstutzen 76 Pa 116 Pa Abgasmassenstrom 0,9 … 6,4 g/s 1,4 … 11,0 g/s Abgastemperatur bei 80/60 °C 53 …...

  • Seite 25: Abmessungen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4.10 Abmessungen 3° 275 mm 600 mm 1 161 mm bei DN 100/60 171 mm bei DN 125/80 2 Zuluft/Abgas Ø 125 mm/DN 80 3 Sockel S20: 1004 mm Sockel S40: 1202 mm 25-216...
  • Seite 26 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 600 mm 70 mm 160 mm 230 mm 360 mm 430 mm 600 mm 70 mm 160 mm 230 mm 360 mm 430 mm 1 Vorlauf Heizkreis G¾...

  • Seite 27: Gewicht

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 3 Produktbeschreibung 3.4.11 Gewicht WTC 15 WTC 25 Leergewicht ca. 49 kg ca. 55 kg ca. 20 kg ca. 23 kg 27-216 83309401 1/2021-06 Et...

  • Seite 28: Montage

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 4 Montage 4 Montage 4.1 Montagebedingungen Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften des SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be- achten.

  • Seite 29: Sockel Aufstellen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 4 Montage 4.2 Sockel aufstellen Frontverkleidung entfernen Frontverkleidung nach vorne ziehen und aus den Führungslöchern herausheben. Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann.

  • Seite 30: Installation

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizwasser nachfolgende Anforderungen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen).

  • Seite 31: Füllwassermenge

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation WTC 25 1000 1200 1400 1600 1800 1 Füll- und Ergänzungswassermenge [Liter] 2 Gesamthärte [°dH] 5.1.2 Füllwassermenge Wenn keine Informationen über die Füllwassermenge vorhanden sind, kann sie aus der Tabelle überschlägig abgeschätzt werden.

  • Seite 32: Füll- Und Ergänzungswasser Aufbereiten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.1.3 Füll- und Ergänzungswasser aufbereiten Entsalzung (wird von Weishaupt empfohlen) Füll- und Ergänzungswasser vollständig entsalzen. (Empfehlung: Mischbettverfahren) Bei vollentsalztem Heizwasser darf die Ergänzungswassermenge bis zu 10 % vom Anlageninhalt unbehandelt sein.

  • Seite 33: Hydraulikanschluss

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.2 Hydraulikanschluss Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. Fremdkörper werden entfernt. Vorlauf und Rücklauf anschließen. Ggf. Schlammabscheider in Rücklaufleitung einbauen. 1 Vorlauf Warmwasserkreis G¾ (Ausführung W) 2 Rücklauf Warmwasserkreis G¾...
  • Seite 34 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation Druckprüfung Bevor das Gerät auf den Sockel gesetzt wird, Druckprüfung der Installation durchführen. Bei Undichtigkeiten der Anschlüsse sind die Stellen leichter erreichbar. 34-216 83309401 1/2021-06 Et...

  • Seite 35: Gasversorgung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.3 Gasversorgung Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da- bei die örtlichen Vorschriften beachten. Die Gasbeschaffenheit muss mit den Angaben auf dem Typenschild vom Gerät übereinstimmen.

  • Seite 36: Brennwertgerät Montieren

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.4 Brennwertgerät montieren Frontverkleidung entfernen Die Frontverkleidung ist mit einer Schraube am Spannverschluss gegen unbeab- sichtigtes Öffnen gesichert. Nach Montage der Frontverkleidung Schraube wieder anbringen. Schraube 1 am Spannverschluss auf der Unterseite vom Gerät entfernen.
  • Seite 37 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation Brennwertgerät mit Sockel hydraulisch verbinden Füll- und Entleerhahn 2 montieren. Dichtungen in Kugelhähne einsetzen und Vorlauf und Rücklauf am WTC span- nungsfrei anschließen. Blaue Gasfalit-Dichtung am Gaskugelhahn einsetzen und am WTC spannungs- frei anschließen.
  • Seite 38 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation Brennwertgerät füllen Verunreinigung von Trinkwasser Füllen ohne Systemtrenner kann das Trinkwasser verunreinigen. Eine direkte Ver- bindung zwischen Heiz- und Trinkwasser ist unzulässig. HINWEIS Heizwasser über Systemtrenner füllen.

  • Seite 39: Kondensatanschluss

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.5 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Bei nicht richtig montiertem oder nicht gefülltem Siphon tritt Abgas aus. Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. GEFAHR Auf richtige Montage vom Siphon achten.

  • Seite 40: Luft-Abgas-Führung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.6 Luft-Abgas-Führung Luftführung Die Verbrennungsluft kann zugeführt werden: aus dem Aufstellungsraum (raumluftabhängiger Betrieb), durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb), durch separaten Zuluftkanal im Raum (Fremdluftansaugung). Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beach- ten.

  • Seite 41: Elektroanschluss

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.7 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.

  • Seite 42: Anschlussplan

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.7.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.7]. Abhängig von der gewählten Hydraulikvariante sind die Ein- und Ausgänge fest vorbelegt und können nicht geändert werden [Kap. 11.1]. Geräteelektronik WEM-FA-G WEM-FA-G µC - Unit...
  • Seite 43 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation Zusatzmodul Ein-/Ausgänge (optional) Mit dem Zusatzmodul wird das Brennwertgerät um Ein- und Ausgänge erweitert. Damit können bestimmte Hydraulikvarianten oder Sonderfunktionen umgesetzt wer- den. WEM-FA-G µC - Unit...
  • Seite 44 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation Adapter-Set WEM-CAN 2-Draht (optional) Mit dem Adapter-Set kann der Raumfühler WEM-RF oder das Raumgerät WEM-RG bei einer bestehenden Installation mit 2 Drähten an den 4-Draht CAN-Bus angeschlossen werden. µC - Unit...

  • Seite 45: Bus-Installation

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.7.2 Bus-Installation Hinweise zur Elektroinstallation beachten [Kap. 5.7]. Bus-Installation nach Anschlussplan durchführen, dabei maximale Anzahl der Raumgeräte und Raumfühler beachten. Installationsbeispiel mit Raumgeräte / Raumfühler über 4-Draht EM-HK...

  • Seite 46: Externes Dreiwegeventil Anschließen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.7.3 Externes Dreiwegeventil anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.7]. Abhängig von der gewählten Hydraulikvariante sind die Ausgänge fest vorbelegt und können nicht geändert werden [Kap. 11.1]. Ansteuerung über Ausgang MFA1 Dreiwegeventil nach Anschlussplan anschließen, dabei Anleitung vom Stellan-...

  • Seite 47: Externe Pumpe Anschließen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 5 Installation 5.7.4 Externe Pumpe anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.7]. Abhängig von der gewählten Hydraulikvariante sind die Ausgänge fest vorbelegt und können nicht geändert werden [Kap. 11.1]. Wenn die externe Pumpe über VA angeschlossen wird, ist ein Zusatzmodul erfor- derlich.

  • Seite 48: Bedienung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6 Bedienung 6.1 Betriebsanzeige Die Lichtleiste 1 zeigt den Betriebsstatus vom Brennwertgerät an. Lichtleiste Beschreibung keine Spannungsversorgung oder Lichtleiste deaktiviert grün System ist fehlerfrei gelb Warnung oder Fehler (Anlage ist weiterhin in Betrieb) [Kap. 10] verriegelter Fehler (Anlage ist gesperrt) [Kap. 10]...

  • Seite 49: Anzeige- Und Bedieneinheit

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.2 Anzeige- und Bedieneinheit drehen durch die Parameterstruktur navigieren; Werte ändern drücken kurz: bestätigen oder Werte speichern ca. 3 Sekunden: Wert ohne speichern verlassen ca. 5 Sekunden: zurück zum Startbildschirm...

  • Seite 50: Anzeige

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.3 Anzeige Startbildschirm Donnerstag 12.03.2020 16:55 Kesseltemperatur 7 °C °C 54.0 50 °C Automatik 1.8 bar Heizbetrieb 1 Informationen: Informationen aus dem Menü Info der Benutzer-Ebene. Die oberen 2 Felder können beliebig belegt werden [Kap. 6.5.1].
  • Seite 51 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Wartung Ist das Wartungsintervall vom Brennwertgerät überschritten, erscheint eine Meldung [Kap. 6.6.8.1]. Donnerstag 12.03.2020 16:55 Feuerungsautomat 1 Info 1 Wartungshinweis Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 51-216 83309401 1/2021-06 Et...

  • Seite 52: Favoriten-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.4 Favoriten-Ebene Häufig genutzte Parameter der Benutzer-Ebene können als persönliche Favoriten angelegt werden. Maximal 6 Favoriten sind möglich. Werkseitig vorbelegte Favoriten können durch Parameter aus der Benutzer-Ebene ersetzt werden.

  • Seite 53: Benutzer-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.5 Benutzer-Ebene Mit Drehknopf Schaltfläche Benutzer-Ebene wählen und bestätigen. Anzeige wechselt in die Benutzer-Ebene. Donnerstag 12.03.2020 16:55 Benutzer Kesseltemperatur 7 °C °C 54.0 System- Info betriebsart Heizkreise 50 °C...

  • Seite 54: Info

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.5.1 Info Info Im Menü Info können die Informationen nur gelesen werden. Information Beschreibung Aktuelle Temperatur am Außenfühler (B1). Außentemperatur Warmwasserkreise – Warmwasser- Aktuelle Temperatur am Warmwasserfühler (B3).

  • Seite 55: Systembetriebsart

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Informationen können im Startbildschirm dargestellt werden [Kap. 6.3]. Gewünschte Information wählen und bestätigen. Info im Startbildschirm? wählen und bestätigen. Information, welche ersetzt werden soll, wählen und bestätigen. Information im Startbildschirm wird ersetzt.

  • Seite 56: Heizkreise

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.5.3 Heizkreise Heizkreise Für jeden Heizkreis erscheint ein separates Untermenü. Parameter Einstellung Legt die Betriebsart vom Heizkreis fest. Sind im Menü Systembetriebsart Funktionen (Heizung, Warmwasser) deaktiviert, hat die Ein- stellung keine Auswirkung [Kap. 6.5.2].
  • Seite 57 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung Raumsolltemperatur für das gewählte Temperaturniveau. Komfort (Werkseinstellung: 22.0 °C) Raumsoll- Normal (Werkseinstellung: 21.0 °C) temperatur Absenk (Werkseinstellung: 16.0 °C) Die Niveaus können über den Parameter Heizprogramm bestimmten Tageszeiten zugeordnet wer- den.

  • Seite 58: Warmwasser

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.5.4 Warmwasser Warmwasser Für jeden Warmwasserkreis erscheint ein separates Untermenü. Parameter Einstellung Warmwassertemperatur für den Normal- und Absenkbetrieb. Normal (Werkseinstellung: 50 °C) WW-Soll- Absenk (Werkseinstellung: 40 °C) temperatur Der Normal- und Absenkbetrieb kann über das Warmwasserprogramm bestimmten Tageszeiten zuge-...

  • Seite 59: Einstellungen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.5.6 Einstellungen Einstellungen Parameter Einstellung Aktuelle Uhrzeit einstellen. Uhrzeit Aktuelles Datum einstellen. Datum Automatische Umstellung der Sommerzeit konfigurieren. Ein (Werkseinstellung) Sommerzeit Zugriff auf WEM-Portal aktivieren [Kap. 11.13]. Folgende Informationen sind für den Zugang erforderlich und werden hier angezeigt:...

  • Seite 60: Fachmann-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6 Fachmann-Ebene Werkseinstellung und Einstellbereich siehe [Kap. 11.7] Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet. Der Einstieg in die Fachmann-Ebene ist nur über Passwort möglich.

  • Seite 61: Info

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1 Info Im Menü Info können die Informationen nur gelesen werden. 6.6.1.1 System     Info System Information Beschreibung Aktuelle Betriebsart der Anlage. 1.1.1 Status Die Betriebsart wird aus der Systembetriebsart der Anlage und den Betriebsarten der einzelnen Heizkreise ermittelt.

  • Seite 62: Wtc

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.2 WTC Kesselregler         Info WTC-G ... Kesselregler Information Beschreibung Aktuelle Betriebsphase vom Brennwertgerät. 1.2.1.1 Betriebsphase WTC Normalbetrieb Pumpennachlauf Brennertaktsperre Heizen Sperre Mindestheizleistung Adaption Gasstellglied läuft Verzögerter Heizbetrieb...
  • Seite 63 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Kesselkreis         Info WTC-G ... Kesselkreis Information Beschreibung Aktuelle Stellung vom Dreiwegeventil im Brennwertgerät. 1.2.2.1 Dreiwegeventil intern Heizbetrieb Warmwasser anfahren Warmwasser Heizbetrieb anfahren Blockierschutzfunktion...
  • Seite 64 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Verbrennung         Info WTC-G ... Verbrennung Information Beschreibung Maximales Ionisationssignal das beim Kalibriervorgang ermittelt wurde [Kap. 3.3.4]. 1.2.3.1 Ionisationssignal Ionisationselektrode austauschen, bei: SCOT-Basiswert WTC 15: < 70 Pkt.

  • Seite 65: Solar

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.3 Solar     Info Solar Information Beschreibung Aktueller Betriebszustand vom Solarregler (Differenztemperatur-Regler) 1.3.1 [Kap. 11.5.2]. Status Solarregler Sonderphase Startphase Regelung Aktuelle Schutzfunktion der Solaranlage [Kap. 11.5.3]. 1.3.2 Status Schutzfunktion...

  • Seite 66: Fernsteuerung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.4 Fernsteuerung Fern-     Info steuerung Information Beschreibung Aktuelles Spannungssignal am Eingang N1. 1.4.1 Spannung Fernsteuereingang (N1) Geforderte Vorlaufsolltemperatur der Fernsteuerung. 1.4.2 Wärmeanforderung Fernsteuerung (N1) 66-216 83309401 1/2021-06 Et...

  • Seite 67: Hydraulik

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.5 Hydraulik     Info Hydraulik Information Beschreibung Aktuelle Regelungsart vom Pufferspeicher. 1.5.1 Pufferladestrategie Pufferregelung P1 [Kap. 11.2.5] Pufferregelung P2 [Kap. 11.2.6] Pufferumschaltung P1/P2 [Kap. 11.2.7] Aktuelle Stellung vom externen Dreiwegeventil.

  • Seite 68: Heizkreise

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.6 Heizkreise     Info Heizkreise Für jeden Heizkreis erscheint ein separates Untermenü. Information Beschreibung Aktuelle Betriebsart vom Heizkreis. 1.6.1 Betriebsart System Standby; System Sommer Funktionsheizen; Belegreifheizen Urlaub Zeitprogramm 1 …...
  • Seite 69 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Information Beschreibung Aktueller Betriebszustand der Heizkreispumpe. 1.6.9 Pumpe Heizkreis Aktuelle berechnete Vorverlegungszeit der Aufheizoptimierung bei Regelvariante 1.6.10 Korrektur Witterungsgeführte Regelung. Aufheizoptimierung Aktuelle berechnete Vorverlegungszeit der Aufheizoptimierung bei Regelvariante 1.6.11...

  • Seite 70: Warmwasser

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.7 Warmwasser     Info Warmwasser Für jeden Warmwasserkreis erscheint ein separates Untermenü. Information Beschreibung Aktuelle Betriebsart vom Warmwasserkreis. 1.7.1 Status Standby durch Systemprogrammschalter Zeitprogramm - Normal...

  • Seite 71: Fehlerspeicher

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.1.8 Fehlerspeicher Fehler-     Info speicher Information Beschreibung Im Menü System sind die letzten 10 Fehler aller Geräte gespeichert. System Im Menü WTC sind die letzten 16 Fehler vom Brennwertgerät und der Anlagenzustand bei Fehlerein- tritt gespeichert.

  • Seite 72: Wtc

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.2 WTC 6.6.2.1 Kesselregler     WTC-G ... Kesselregler Parameter Einstellung Nach einer Abschaltung vom Brenner bleibt das Brennwertgerät im Heizbetrieb für 2.1.1 die eingestellte Zeit gesperrt.

  • Seite 73: Kesselkreis

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.2.2 Kesselkreis     WTC-G ... Kesselkreis Parameter Einstellung Betriebsart der Kesselpumpe für den Heizbetrieb [Kap. 11.3]. 2.2.1 Pumpe intern Leistungsproportional Betriebsart HZ Weichenregelung Volumenstromregelung Proportionaldruck Stufe 1 … 3 Konstantdruck Stufe 1 …...

  • Seite 74: Verbrennung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung Maximal zulässiger Volumenstrom bei Pufferladung. 2.2.11 Volumenstrom maximal Legt fest wie schnell die Pumpe auf eine Änderung der Temperaturdifferenz zwi- 2.2.12 schen Vorlauf/Weiche reagiert. Trägheit Pumpe intern Der Parameter ist nur wirksam, wenn Parameter 2.2.1 Pumpe intern Be-...

  • Seite 75: Solar

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.3 Solar 6.6.3.1 Kollektorkreis Kollektor-     Solar kreis Parameter Einstellung Betriebsart vom Solarregler. 3.1.1 Betriebsart Not-Aus: Solarregler aus. Frostschutz ist nicht aktiv. Standby: Solarregler aus. Frostschutz ist aktiv.

  • Seite 76: Solarregler

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung Minimal erforderlicher Ertrag für die Aktivierung der Akzeptanzgrenze für den Heiz- 3.1.9 betrieb. Ertrag minimal Heizbetrieb Überschreitet der Ertrag den eingestellten Wert wird die Wärmeanforderung der Heizkreise reduziert.

  • Seite 77: Fernsteuerung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.4 Fernsteuerung Fern-    steuerung Parameter Einstellung [Kap. 11.4] Spannungsgrenze für Fehlermeldung. Spannung Fehler Unterschreitet die Spannung am Eingang N1 den eingestellten Wert, erfolgt nach Eingang N1 ca. 15 Minuten eine Fehlermeldung (F 80).

  • Seite 78: Hydraulik

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.5 Hydraulik 6.6.5.1 Pufferspeicher Puffer-     Hydraulik speicher Parameter Einstellung Regelungsart vom Pufferspeicher. 5.1.1 Pufferregelung Pufferregelung P1 [Kap. 11.2.5] Pufferregelung P2 [Kap. 11.2.6] Pufferumschaltung P1/P2 [Kap. 11.2.7] Umschalttemperatur für die Pufferumschaltung P1/P2 [Kap. 11.2.7].

  • Seite 79: Heizkreise

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.6 Heizkreise Für jeden Heizkreis erscheint ein separates Untermenü. 6.6.6.1 Heizkreiseinstellungen Heizkreis-     Heizkreise einstellungen Parameter Einstellung Untere Grenze für die minimale Vorlauftemperatur. 6.1.1 Vorlaufsolltemperatur Niedrigere Wärmeanforderungen werden auf den eingestellten Wert begrenzt.

  • Seite 80: Regelverhalten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.6.2 Regelverhalten Regel-     Heizkreise verhalten Parameter Einstellung Damit die Raumsolltemperatur zu Beginn vom Heizprogramm das eingestellte Ni- 6.2.1 veau erreicht, wird die Einschaltzeit vom Heizbeginn vorverlegt.

  • Seite 81: Mischerregelung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung Unterschreitet die Außentemperatur den eingestellten Wert, wird während dem 6.2.8 Absenkbetrieb mit Normalniveau geheizt, um ein Auskühlen vom Gebäude zu ver- Niveauanhebung hindern. Außentemperatur Ein: Niveauanhebung aktiv.

  • Seite 82: Estrichprogramm

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.6.4 Estrichprogramm Estrich-     Heizkreise programm Schaden an der Bausubstanz Das Estrichprogramm am Pumpenheizkreis kann durch Wärmeanforderung weiterer Heizkreise oder Warmwasserkreise überlagert werden. HINWEIS Ggf. weitere Heizkreise oder Warmwasserkreise deaktivieren.
  • Seite 83 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung 6.4.1 Aus: Estrichprogramm deaktiviert. Estrich Funktionsheizen: Funktionsheizkurve aktiv. Belegreifheizen: Belegreifheizkurve aktiv. Funktions- und Belegreifheizen: Nacheinander Funktions- und Belegreifheizen aktiv. Estrichtage überspringen oder wiederholen. 6.4.2 Estrichtag Mit der Schaltfläche ...

  • Seite 84: Warmwasser

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.7 Warmwasser Für jeden Warmwasserkreis erscheint ein separates Untermenü. 6.6.7.1 Warmwasserregelung Warmwasser     Warmwasser regelung Parameter Einstellung Legt die Temperaturüberhöhung für die Warmwasserladung fest. 7.1.1 Ladestrategie Automatische Umschaltung: Automatische Umschaltung zwischen Komfort und Effizient.

  • Seite 85: Legionellenschutz

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.7.2 Legionellenschutz Legionellen-     Warmwasser schutz Parameter Einstellung Schutzfunktion gegen Legionellen. 7.2.1 Schutzfunktion Aus: Legionellenschutz deaktiviert. nach Wochentag: Der Legionellenschutz wird am eingestellten Wochentag durchgeführt, siehe Para- meter Wochentag.

  • Seite 86: Zirkulation

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.7.3 Zirkulation     Warmwasser Zirkulation Parameter Einstellung Schaltdifferenz für die Zirkulationspumpensteuerung. 7.3.1 Schaltdifferenz Nur wenn Zirkulationspumpe auf Zeitgesteuert + Temperatur Rücklauftemperatur eingestellt ist. Zirkulation Ein: Unterschreitet die Temperatur am Zirkulationsfühler die Warmwassertempera- tur (Fühler B3) abzüglich dem eingestellten Wert minus 5 K, startet die Pumpe.

  • Seite 87: Eingangsmessung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.8.2 Eingangsmessung Eingangs-     Service WTC messung Assistent für die Eingangsmessung. Vor jeder Wartung ist eine Eingangsmessung vorgeschrieben. Fachmann-Ebene wählen [Kap. 6.6]. Service WTC wählen und bestätigen.

  • Seite 88: Bedienung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.8.3 Ausgangsmessung Ausgangs-     Service WTC messung Assistent für die Ausgangsmessung. Nach jeder Wartung ist eine Ausgangsmessung vorgeschrieben. Fachmann-Ebene wählen [Kap. 6.6]. Service WTC wählen und bestätigen.
  • Seite 89 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 2. O -Gehalt bei Leistung-max optimieren Wenn der O -Gehalt innerhalb vom zulässigen Bereich liegt, ist keine Korrektur er- forderlich. Leistung-max -Gehalt Erdgas 4,5 … 5,5 % Flüssiggas...

  • Seite 90: Kontrollmessung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.8.4 Kontrollmessung Kontroll-     Service WTC messung Assistent für die Kontrollmessung. Bei der Kontrollmessung kann eine beliebige Leistung zwischen Leistung-max und Leistung-min angefahren werden (z. B. bei Betriebsproblemen).

  • Seite 91: Feuerraumdruck

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.8.5 Feuerraumdruck Feuerraum-     Service WTC druck Mit dem Parameter Feuerraumdruck kann der Differenzdruck Wärmetauscher be- stimmt werden. Der Parameter dient im Servicefall für Diagnosezwecke. Für die Messung ist der Messnippel Feuerraumdruck erforderlich (Bestell-Nr.
  • Seite 92 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Messung aktivieren Anlage am Schalter S1 einschalten [Kap. 5.7]. Feuerraumdruck wählen und bestätigen. Feuerraumdruck auf Ein setzen und bestätigen. Das Gebläse fährt auf maximale Gebläsedrehzahl. Messung deaktivieren Nach 10 Minuten oder nach Verlassen vom Parameter wird der Feuerraumdruck automatisch wieder auf Aus gesetzt.

  • Seite 93: Ausgangstest

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.9 Ausgangstest Beim Ausgangstest können die angeschlossenen Aktoren (Pumpe, Mischer, usw.) zu Testzwecken manuell geschaltet werden. Wird der Parameter verlassen, wird der Ausgangstest wieder auf Aus gesetzt.
  • Seite 94 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung 9.4.1 Aus: Ausgangstest EM Warmwasser deaktiviert. Ausgangstest Ein: Ausgangstest EM Warmwasser aktiviert. Ausgang M1 oder MM1 aktivieren. 9.4.2 Relaistest Warmwasserpumpe (M1) Zirkulationspumpe (MM1 / Pin 1) Legionellenschutzpumpe (MM1 / Pin 2) PWM-Signal ansteuern.

  • Seite 95: Em Solar

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.9.4 EM Solar     Ausgangstest EM Solar Parameter Einstellung 9.3.1 Aus: Ausgangstest EM Solar deaktiviert. Ausgangstest Ein: Ausgangstest EM Solar aktiviert. Ausgang M1 aktivieren. 9.3.2 Pumpe Ausgang MFA1 aktivieren.

  • Seite 96: Inbetriebnahme-Menü

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10 Inbetriebnahme-Menü Im Inbetriebnahme-Menü kann der Fachmann: Einstellungen der Inbetriebnahme abfragen oder ändern, Geräteinformation abfragen, Ein-/Ausgänge konfigurieren, Programm zur Entlüftung und Wasserfüllung starten, BCC-Update durchführen, System auf Werkseinstellung zurücksetzen.

  • Seite 97: Geräteliste

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10.2 Geräteliste Geräteliste Inbetrieb-     nahme Parameter Beschreibung Geräteliste prüfen. Geräteliste Siehe Inbetriebnahme-Schritte Brennwertgerät einregulieren [Kap. 7.2]. Geräteliste prüfen (Schritt 3) Adressierung und Geräteinformation anzeigen Von jedem Gerät kann die Adresse und Geräteinformation angezeigt werden.

  • Seite 98: Hydraulik

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10.5 Hydraulik Hydraulik Inbetrieb-     nahme Parameter Einstellung / Beschreibung Der IBN-Assistent Hydraulik führt schrittweise durch die Auswahl der Anlagenhy- draulik. IBN-Assistent Hydraulik Siehe Inbetriebnahme-Schritte Brennwertgerät einregulieren [Kap. 7.2].

  • Seite 99: Warmwasser

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10.7 Warmwasser Warmwasser Inbetrieb-     nahme Menü für weitere Warmwasserkreise (Erweiterungsmodul WEM-EM-WW). Parameter Einstellung Zirkulationspumpe einstellen. 10.3.5 Nein: Keine Zirkulationspumpe installiert. Zirkulationspumpe Ja: Zeitgesteuert: Pumpe wird über Zeitprogramm gesteuert [Kap. 6.5.4].

  • Seite 100: Ein-/Ausgänge

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10.8 Ein-/Ausgänge Die Ein- und Ausgänge können für verschiedene Funktionen konfiguriert werden. Abhängig von der gewählten Hydraulikvariante sind die Ein- und Ausgänge fest vorbelegt und können nicht geändert werden [Kap. 11.1].
  • Seite 101 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung Parameter Einstellung Funktion vom Ausgang VA2 [Kap. 11.6]. 10.5.1.7 Ausgang VA2 Mögliche Vorbelegung durch IBN-Assistent Hydraulik: Zirkulationspumpe WW1 Primärpumpe WTC Ausführung H-O, außer H1 und W1 (bei Einzelgerät) Funktion der Fernsteuerung N1 [Kap. 11.4].

  • Seite 102: Wtc

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10.9 WTC Inbetrieb-     nahme Parameter Einstellung / Beschreibung Der IBN-Assistent WTC führt schrittweise durch die Verbrennungseinstellung. IBN-Assistent WTC Siehe Inbetriebnahme-Schritte Brennwertgerät einregulieren [Kap. 7.2]. Wärmetauscher entlüften (Schritt 19)

  • Seite 103: Solar

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.6.10.10 Solar Solar Inbetrieb-     nahme Parameter Einstellung / Beschreibung Siehe Inbetriebnahme-Schritte Brennwertgerät einregulieren [Kap. 7.2]. IBN-Assistent Solar Anzahl Kollektoren einstellen (Schritt 25) Tyfocor-Konzentration wählen (Schritt 26) Kollektorkreis entlüften (Schritt 27)

  • Seite 104: Schornsteinfeger-Funktion

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 6 Bedienung 6.7 Schornsteinfeger-Funktion Die Funktion dient zur Abgasmessung. Während der Schornsteinfeger-Funktion läuft das Gerät mit maximaler Leistung. Schornsteinfeger-Funktion aktivieren Symbol Schornsteinfeger wählen und bestätigen. Ebene Schornsteinfeger erscheint. Donnerstag 12.03.2020...

  • Seite 105: Inbetriebnahme

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, Gerät und Anlage mit Medium gefüllt und entlüftet sind,...

  • Seite 106: Gasarmatur Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.1.1 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung durchführen: vor der Inbetriebnahme, nach allen Service- und Wartungsarbeiten. Anlage am Schalter S1 ausschalten [Kap. 5.7]. Gaskugelhahn schließen. Frontverkleidung entfernen. Schraube an Messstelle Pe 1 vom Gaskombiventil öffnen.

  • Seite 107: Gasanschlussdruck Prüfen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Explosionsgefahr durch zu hohen Gasanschlussdruck Überschreiten vom Anschlussdruck-max kann die Armatur zerstören und zur Explo- sion führen. GEFAHR Gasanschlussdruck prüfen. Schraube an Messstelle Pe vom Gaskombiventil öffnen [Kap. 7.1.1].

  • Seite 108: Gasart Am Gaskombiventil Einstellen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.1.3 Gasart am Gaskombiventil einstellen Das Gaskombiventil ist werkseitig auf Erdgas eingestellt. Wenn das Gerät mit Flüssiggas betrieben wird, muss am Gaskombiventil auf Flüs- siggas umgestellt werden: Schraube (Innensechskant 2,5) 1 90°...

  • Seite 109: Brennwertgerät Einregulieren

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.2 Brennwertgerät einregulieren Je nach Anlagenvariante werden bestimmte Inbetriebnahmeschritte ausgeblendet. Bei Kaskadenbetrieb oder Mehrfachbelegung abweichende Einstellungen der Inbe- triebnahme beachten, siehe Montage- und Betriebsanleitung Abgas-Luft-System. Während der Inbetriebnahme sicherstellen, dass: maximal möglicher Wasserdurchfluss gewährleistet ist,...
  • Seite 110 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 2. Datum und Uhrzeit einstellen Jahr, Monat oder Tag wählen. Drehknopf drücken. Auswahlfläche wird blau hinterlegt. Aktuelles Datum einstellen und bestätigen. Schaltfläche wählen und bestätigen. Stunden oder Minuten wählen.
  • Seite 111 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 4. Warmwasserkreis vom Brennwertgerät einstellen (optional) Dieser Schritt erscheint nur bei Ausführung H. Prüfen, ob ein direkter Warmwasserkreis vorhanden ist. Ein direkter Warmwasserkreis ist vorhanden, wenn das Brennwertgerät die Warmwasserladung regelt (Warmwasserfühler B3 am Brennwertgerät ange-...

  • Seite 112: Heizkreis Vom Brennwertgerät Einstellen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 6. Heizkreis vom Brennwertgerät einstellen Prüfen, ob ein direkter Heizkreis vorhanden ist. Ein direkter Heizkreis ist vorhanden, wenn entweder: die interne Pumpe vom Brennwertgerät den Heizkreis 1 versorgt, eine externe Heizkreispumpe den Heizkreis 1 versorgt, die am Brennwertgerät...
  • Seite 113 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 8. Raumgerät 1 adressieren (optional) Dieser Schritt muss nur bei mehreren Raumgeräten durchgeführt werden. Wenn mehrere Raumgeräte vorhanden sind: Entsprechendes Raumgerät wählen. Drehknopf drücken. Das ausgewählte Raumgerät blinkt.
  • Seite 114 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 10. Raumfühler adressieren (optional) Dieser Schritt muss nur bei mehreren Raumfühlern durchgeführt werden. Wenn mehrere Raumfühler vorhanden sind: Entsprechender Raumfühler wählen. Drehknopf drücken. Der ausgewählte Raumfühler blinkt.
  • Seite 115 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 12. Raumgerät 2 zuordnen (optional) Für jedes Raumgerät muss ein Bedienzugriff und bei raumgeführter Regelung eine Raumfühlerzuordnung vergeben werden. Das Raumgerät 2 kann bis zu 3 Heizkreise und einen Warmwasserkreis bedienen.
  • Seite 116 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 14. Zuordnung Raumgeräte und/oder Raumfühler prüfen (optional) Entsprechenden Heizkreis wählen und bestätigen. Zuordnung Raumgeräte und/oder Raumfühler zu den Heizkreisen prüfen. Ggf. über Schaltfläche zurück und Raumgeräte neu zuordnen.
  • Seite 117 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 16. Pufferregelung einstellen (optional) Dieser Schritt erscheint nur bei vorhandenem Pufferspeicher. Pufferregelung wählen und bestätigen. Pufferregelung P1: Pufferregelung mit einem Fühler [Kap. 11.2.5]. Pufferregelung P2: Pufferregelung mit zwei Fühlern [Kap. 11.2.6].
  • Seite 118 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme Schaltfläche wählen und bestätigen. Regelvariante wird angezeigt. Regelvariante einstellen und bestätigen. Konstante Vorlauftemperatur [Kap. 11.2.1] Witterungsgeführte Regelung [Kap. 11.2.2] [Kap. 11.2.3] Raumgeführte Regelung [Kap. 11.2.4] Witterungs-/Raumregelung Erscheint nur wenn eine Raumfühlerzuordnung vergeben ist.
  • Seite 119 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 20. Gasart einstellen Gasart prüfen, ggf. Gasart umstellen. IBN-Assistent WTC Einstellung Gasart 10.6.7 Erdgas Schraube am Gaskombiventil prüfen. Position 1 Drehung 90° gegen Uhrzeigersinn 21. Kalibrierung starten Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen.
  • Seite 120 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 23. O -Gehalt bei Leistung-max optimieren Wenn der O -Gehalt innerhalb vom zulässigen Bereich liegt, ist keine Korrektur er- forderlich. Leistung-max -Gehalt Erdgas 4,5 … 5,5 % Flüssiggas...
  • Seite 121 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 25. Anzahl Kollektoren einstellen (optional) Dieser Schritt erscheint nur bei vorhandener Solaranlage. Anzahl Kollektoren einstellen und bestätigen. IBN-Assistent Solar Anzahl Kollektoren einstellen. Schaltfläche wählen und bestätigen. 26. Tyfocor-Konzentration wählen (optional) Dieser Schritt erscheint nur bei vorhandener Solaranlage.

  • Seite 122: Arbeitspunkt Maximal Ermitteln (Optional)

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 28. Arbeitspunkt maximal ermitteln (optional) Der maximale Volumenstrom vom Kollektorkreis wird ermittelt und gespeichert [Kap. 6.6.10.10]. Ca. 1 Minute abwarten, bis sich der Volumenstrom stabilisiert hat. IBN-Assistent Solar...
  • Seite 123 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 30. Abschließende Arbeiten Explosionsgefahr durch ausströmendes Gas Unsachgemäße Arbeiten können zu Gasaustritt und zur Explosion führen. Nach Arbeiten am Gaskombiventil, Schraube an der Messstelle schließen und GEFAHR auf Dichtheit prüfen.

  • Seite 124: Abgassystem Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.3 Abgassystem auf Dichtheit prüfen Bei raumluftunabhängigem Betrieb muss das Abgassystem über eine O -Messung auf Dichtheit geprüft werden. Schlauch 2 über die Messstelle im Zuluft-Ringspalt 1 ins Gerät führen.

  • Seite 125: Leistung Anpassen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.4 Leistung anpassen Leistung maximal Bei Bedarf kann die maximale Leistung über Parameter 2.1.2 Leistung ma- ximal Heizbetrieb geändert werden [Kap. 6.6.2.1]. Leistung minimal Bei Bedarf kann die minimale Leistung über Parameter 2.3.4 Korrektur Leistung minimal geändert werden [Kap. 6.6.2.3].

  • Seite 126: Feuerungswärmeleistung Berechnen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 7 Inbetriebnahme 7.5 Feuerungswärmeleistung berechnen Formelzeichen Erklärung Betriebsvolumen [m Am Gaszähler gemessenes Volumen bei derzeitigem Druck und Temperatur (Gasdurchsatz). Normvolumen [m Volumen das ein Gas bei 1013 mbar und 0 °C einnimmt.

  • Seite 127: Außerbetriebnahme

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Gerät ausschalten. Brennstoff-Absperreinrichtungen schließen. Bei Frostgefahr Anlage entleeren. 127-216 83309401 1/2021-06 Et...

  • Seite 128: Wartung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 9 Wartung 9 Wartung 9.1 Hinweise zur Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Explosionsgefahr durch ausströmendes Gas Unsachgemäße Arbeiten können zu Gasaustritt und zur Explosion führen.

  • Seite 129: Komponenten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Eingangsmessung durchführen [Kap. 6.6.8.2]. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Frontverkleidung entfernen. Wartung Wartungsschritte entsprechend dem beiliegenden Serviceheft durchführen und do-...

  • Seite 130: Brenneroberfläche Aus- Und Einbauen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 9 Wartung 9.3 Brenneroberfläche aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gaskugelhahn schließen. Elektrische Anschlüsse 1 am Gaskombiventil und Gebläse entfernen. Überwurfmutter 2 lösen. Schraube 4 am Ansaugschalldämpfer entfernen. Scheibenmuttern 5 an der Brennerhaube entfernen.

  • Seite 131: Elektroden Austauschen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 9 Wartung 9.4 Elektroden austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Schaden an Platine durch elektrostatische Entladung (ESD) Platine kann durch Berührung beschädigt werden. Leiterplatte und deren Bauteile nicht berühren.

  • Seite 132: Wärmetauscher Reinigen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 9 Wartung 9.5 Wärmetauscher reinigen Hinweise zur Wartung beachten [Kap. 9.1]. Brenneroberfläche ausbauen [Kap. 9.3]. Elektroden ausbauen [Kap. 9.4]. Reinigungs-Set Wärmetauscher (Zubehör) erforderlich. Abdeckblech 1 vom Reinigungs-Set einsetzen. Wärmetauscher ist gegen herabfallendem Schmutz geschützt.
  • Seite 133 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 9 Wartung Siphondeckel 1 entfernen. Siphon reinigen und mit Wasser spülen. Siphondeckel wieder montieren, dabei auf richtigen Sitz der Dichtung 2 achten, ggf. Dichtung austauschen. Siphon über Wartungsdeckel mit Wasser füllen und auf Dichtheit prüfen.

  • Seite 134: Fehlersuche

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden. Heizungsschalter eingeschaltet. Systemgerät oder Raumgerät richtig eingestellt. Das Systemgerät erkennt Unregelmäßigkeiten der Anlage und zeigt diese an.
  • Seite 135 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Warnung Bei einer Warnung verriegelt die Anlage nicht. Die Meldung erlischt automatisch, sobald die Ursache für die Warnung nicht mehr besteht. Beispiel Donnerstag 12.03.2020 16:55 Feuerungsautomat 1...

  • Seite 136: Warncode

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche 10.2 Warncode Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Aktuelle Raumfeuchte am Raumgerät prüfen. Raumfeuchte zu hoch Parameter Raumfeuchte am Raumgerät prüfen, ggf.
  • Seite 137 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Wasserdurchfluss sicherstellen. W 18 Differenz Vorlauf-(eSTB) und Vorlauf- temperatur(VPT) zu groß [Kap. 3.3.3.2] Wasserdurchfluss erhöhen.
  • Seite 138 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Flammenausfall in Stabilisierungszeit Bei gelegentlichem Auftreten W 25 (z. B. durch starken Wind am Abgassystem): Keine Maßnahme erforderlich.
  • Seite 139 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Warnungen dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Ionisationselektrode prüfen, ggf. austauschen W 69 Teillast: Stabiler Zustand nicht er- [Kap. 9.4]. reicht Brenneroberfläche reinigen, ggf. austauschen [Kap. 9.3].

  • Seite 140: Fehlercode

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche 10.3 Fehlercode Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung CAN-Bus-Verbindung prüfen. EM Heizkreis: Kommunikationsfehler EM Heizkreis Fühler und Leitung prüfen, ggf. austauschen.
  • Seite 141 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Wasserdurchfluss sicherstellen. F 15 Differenz Vorlauf- und Abgastempera- tur zu groß [Kap. 3.3.3] Wasserdurchfluss erhöhen.

  • Seite 142: Regeldifferenz Und/Oder Parameter

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Gasanschlussdruck prüfen [Kap. 7.1.2] F 21 Feuerungsautomat: (Strömungssicherung). Keine Flammenbildung beim Brenner- Ionisationselektrode prüfen, ggf. austauschen start [Kap. 9.4].
  • Seite 143 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Gaskombiventil und Leitung prüfen, ggf. austau- F 45 Ventilströme außerhalb Toleranz schen. Anlage entlüften (Heizkreis und Warmwasser- F 46 Fehler Multifunktionssensor VPT...
  • Seite 144 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Kalibrierung über Ausgangsmessung durchführen F 60 Kalibrierung: SCOT-Basiswert zu ge- [Kap. 6.6.8.3]. ring Ionisationselektrode und Leitung prüfen, ggf.
  • Seite 145 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Kalibrierung über Ausgangsmessung durchführen F 68 Gasventil: Offset außerhalb Bereich [Kap. 6.6.8.3]. Ionisationselektrode prüfen, ggf. austauschen [Kap. 9.4].

  • Seite 146: Fehlerspeichercode

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche 10.4 Fehlerspeichercode Im Fehlerspeicher wird der Anlagenzustand bei Fehlereintritt gespeichert. Dabei werden die Betriebsart und Betriebsphasen in Codes angezeigt. Ist-Betriebsart Brenner aus 0 … 2 Heizbetrieb Warmwasserbetrieb Leistungsregelung Kaskade Belüftung...

  • Seite 147: Umwälzpumpe Upm3 Mit Led-Anzeige

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 10 Fehlersuche 10.5 Umwälzpumpe UPM3 mit LED-Anzeige Die LED an der internen Umwälzpumpe zeigt den Betriebsstatus der Pumpe an. Beschreibung Behebung grün blinkend Steuerung über PWM-Signal – grün keine Steuerung über PWM-Signal –...

  • Seite 148: Technische Unterlagen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Hydraulikvarianten 11.1.1 WTC Ausführung W Hydraulikvariante Komponenten / Einstellungen Erklärung WTC Ausführung W Das Brennwertgerät lädt über das interne Dreiwegeventil den Trinkwasserspeicher Komponenten: oder versorgt Heizkreis 1.
  • Seite 149 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Hydraulikvariante Komponenten / Einstellungen Erklärung W7 (A) WTC Ausführung W Das Brennwertgerät lädt über das interne Dreiwegeventil den Trinkwasserspeicher Komponenten: oder versorgt den Plattenwärmetauscher. Trinkwasserspeicher Die externe Heizkreispumpe nach dem Plat- Plattenwärmetauscher...

  • Seite 150: Wtc Ausführung H

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.1.2 WTC Ausführung H Hydraulikvariante Komponenten / Einstellungen Erklärung WTC Ausführung H Die interne Pumpe vom Brennwertgerät ver- sorgt Heizkreis 1. Einstellungen: Das Brennwertgerät regelt den Heizkreis 1.
  • Seite 151 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Hydraulikvariante Komponenten / Einstellungen Erklärung WTC Ausführung H Die interne Pumpe vom Brennwertgerät lädt den Kombispeicher. Komponenten: Das Brennwertgerät regelt die Warmwas- Kombispeicher serladung. Einstellungen: Erweiterungsmodule regeln die Heizkreise Direkter Warmwasserkreis: Ja nach dem Kombispeicher.
  • Seite 152 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Hydraulikvariante Komponenten / Einstellungen Erklärung WTC Ausführung H Die interne Pumpe vom Brennwertgerät ver- sorgt den Plattenwärmetauscher. Komponenten: Die externe Pumpe lädt nur den Kombispei- Kombispeicher cher.
  • Seite 153 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Hydraulikvariante Komponenten / Einstellungen Erklärung W5 (A) WTC Ausführung H Die interne Pumpe vom Brennwertgerät ver- sorgt die Weiche. Komponenten: Die externe Heizkreispumpe versorgt Heiz- Trinkwasserspeicher kreis 1, die externe Ladepumpe lädt den...
  • Seite 154 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Hydraulikvariante Komponenten / Einstellungen Erklärung W6 (B) WTC Ausführung H Über das externe Dreiwegeventil lädt die Umwälzpumpe im Brennwertgerät den Trink- Komponenten: wasserspeicher oder versorgt die Weiche.
  • Seite 155 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Hydraulikvariante Komponenten / Einstellungen Erklärung W9 (A) WTC Ausführung H Über das externe Dreiwegeventil lädt die Umwälzpumpe im Brennwertgerät den Trink- Komponenten: wasserspeicher oder versorgt den Platten- Trinkwasserspeicher wärmetauscher.

  • Seite 156: Regelungsvarianten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.2 Regelungsvarianten 11.2.1 Konstante Vorlauftemperatur Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur vom Heizkreis wird auf die eingestellte Vorlaufsolltemperatur in der Benutzer-Ebene geregelt [Kap. 6.5.3].

  • Seite 157: Raumgeführte Regelung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.2.3 Raumgeführte Regelung Die Vorlauftemperatur vom Heizkreis wird in Abhängigkeit der Raumtemperatur ge- regelt. Für eine raumgeführte Regelung ist ein Raumgerät oder Raumfühler erforderlich. Direkte Sonneneinstrahlung am Raumfühler vermeiden.

  • Seite 158: Pufferregelung Mit Einem Fühler

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.2.5 Pufferregelung mit einem Fühler Pufferregelung P1 Diese Regelungsart ist z. B. dann sinnvoll, wenn nur der obere Teil vom Puffer gela- den werden soll. Die Ladung vom unteren Pufferbereich erfolgt durch eine Fremd- wärmequelle.

  • Seite 159: Weichenregelung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.2.8 Weichenregelung Das Gerät moduliert die Leistung im Heizbetrieb anhand der Weichentemperatur. Bei dieser Regelungsvariante moduliert die Pumpe in Abhängigkeit der Differenz- temperatur zwischen Weichenfühler B2 und Vorlauffühler. Die Funktion kann über Parameter 5.2.1 Temperaturdifferenz Vorlauf/Weiche Pumpe an...

  • Seite 160: Umwälzpumpe

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.3 Umwälzpumpe Damit die Antiblockierfunktion der Umwälzpumpe gewährleistet ist, das Brennwert- gerät bei längeren Stillstandszeiten nicht ausschalten. 11.3.1 Hydraulischer Abgleich mit ALPHA Reader (Zubehör) Das Auslesegerät ALPHA Reader überträgt Daten der Pumpe auf ein Smartphone oder Tablet.
  • Seite 161 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Konstantdruck Auto-Adaption Automatische Umschaltung zwischen den Konstantdruck-Stufen (Kennlinien). Bei der Konstantdruck-Regelung wird der Differenzdruck an der Pumpe auf einen konstanten Wert geregelt. Die Förderhöhe wird unabhängig vom Volumenstrom konstant gehalten.

  • Seite 162: Steuerungsvarianten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.4 Steuerungsvarianten Temperaturfernsteuerung 0 … 10 V Für die Temperaturfernsteuerung ist ein Zusatzmodul erforderlich. Analoges Signal 0 … 10 V am Eingang N1 anschließen, dabei die Polung beachten [Kap. 5.7.1].

  • Seite 163: Solarregelung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.5 Solarregelung 11.5.1 Volumenstrom maximal einstellen Durch die Begrenzung vom Volumenstrom maximal (P 3.1.6) kann elektri- sche Energie während der Hochertragsphase gespart werden. Zur Begrenzung muss vorher der Nennvolumenstrom der Anlage bei mittlerer Wär- meträgertemperatur bestimmt werden.

  • Seite 164: Status Solarregler

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.5.2 Status Solarregler Folgende Betriebszustände vom Solarregler sind möglich [Kap. 6.6.1.3]: Aus: Solarregler außer Betrieb (kein Solarertrag). Ein: Solarregler geht in Betrieb. Sonderphase: Umschaltung der Ladestrategie auf Kollektortemperatur (Fühler T1) und Kollektor- rücklauftemperatur (Fühler T4).

  • Seite 165: Status Schutzfunktion

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.5.3 Status Schutzfunktion Folgende Schutzfunktionen vom Solarregler sind möglich [Kap. 6.6.1.3]: Normalbetrieb: Keine Schutzfunktion aktiv. Kollektorkreis: Stagnation: Kollektortemperatur (Fühler T1) zu hoch. Kollektortemperatur maximal (P 3.1.7) erreicht, Solarpumpe schaltet aus.

  • Seite 166: Ein-/Ausgänge

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.6 Ein-/Ausgänge Die Ein- und Ausgänge können für verschiedene Funktionen konfiguriert werden [Kap. 6.6.10.8]. Abhängig von der gewählten Hydraulikvariante sind die Ein- und Ausgänge fest vorbelegt und können nicht geändert werden [Kap. 11.1].
  • Seite 167 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen WTC Eingang H2 Die Funktion (Kontaktstellung) von Eingang H2 kann über Parameter Eingang H2 invertiert gedreht werden. Einstellung Erklärung Eingang ohne Funktion Bei geschlossenem Kontakt ist das WTC für Heiz- und Warmwasserbetrieb ge- System Standby mit sperrt.
  • Seite 168 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Heizkreis (Erweiterungsmodul WEM-EM-HK) Eingang H1 Einstellung Erklärung Eingang ohne Funktion keine Funktion Bei geschlossenem Kontakt ist der Heizbetrieb gesperrt. Frostschutz ist aktiv. Standby Bei geschlossenem Kontakt wird auf Absenk-Sollwert geheizt. Das entsprechende Heizkreis aktiv - Heizprogramm ist unwirksam.
  • Seite 169 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Warmwasser (Erweiterungsmodul WEM-EM-WW) Eingang H1 Einstellung Erklärung Eingang ohne Funktion keine Funktion Bei geschlossenem Kontakt ist das WTC für Warmwasserbetrieb gesperrt. Frost- System Standby mit schutz ist aktiv.

  • Seite 170: Werkseinstellung Fachmann-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.7 Werkseinstellung Fachmann-Ebene WTC - Parameter (P) Werkseinstellung Einstellbereich 5 min / Puffer: 0 min 0 … 30 min 2.1.1 Brennertaktsperre Heizbetrieb 100 % WTC 15: 18 … 100 % 2.1.2...
  • Seite 171 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Solar - Parameter (P) Werkseinstellung Einstellbereich Automatik [Kap. 6.6.3.1] 3.1.1 Betriebsart 15 % 0 % … P 3.1.3 3.1.2 Pumpenleistung minimal 95 % P 3.1.2 … 100 % 3.1.3...
  • Seite 172 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Heizkreise - Parameter (P) Werkseinstellung Einstellbereich [Kap. 11.8] [Kap. 11.8] 6.1.1 Vorlaufsolltemperatur minimal [Kap. 11.8] [Kap. 11.8] 6.1.2 Vorlaufsolltemperatur maximal [Kap. 11.8] Aus / 8 … P 6.1.1 6.1.3 Vorlaufsolltemperatur Heizgrenze Aus / Ein 6.1.4...
  • Seite 173 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen Warmwasser - Parameter (P) Werkseinstellung Einstellbereich Auto / Puffer: Komfort [Kap. 6.6.7.1] 7.1.1 Ladestrategie 3 … 10 K 7.1.2 Schaltdifferenz Warmwasser 15 K / Puffer: 5 K 2 …...

  • Seite 174: Werkseinstellung Heizkreistyp

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.8 Werkseinstellung Heizkreistyp Abhängig vom eingestellten Heizkreistyp werden automatisch: Parameter mit Werkseinstellungen vorbelegt, Einstellbereiche eingeschränkt. Fußbodenerwärmung Fußbodenheizung Universal 16.0 °C 20.0 °C 45.0 °C Vorlaufsolltemperatur Absenk 24.0 °C...

  • Seite 175: Werkseinstellung Heizkurve

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.8.1 Werkseinstellung Heizkurve Heizkurve abhängig vom eingestellten Heizkreistyp: 17.5 / 7 K 14.0 / 7 K 10.0 / 7 K 10.0 / 0 K 5.0 / 0 K 2.5 / 0 K...

  • Seite 176: Werkseinstellung Zeitprogramme

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.9 Werkseinstellung Zeitprogramme Heizprogramm (Zeitprogramm) Wochentage Uhrzeit Niveau 06:00 … 22:00 Zeitprogramm 1 Mo … Fr Normal 22:00 … 06:00 Absenk 07:00 … 23:00 Sa … So Normal 23:00 …...

  • Seite 177: Zeitprogramm Ändern

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.9.1 Zeitprogramm ändern Mit Drehknopf Wochentag(e) wählen und bestätigen. Zeitprogramm kann bearbeitet werden. Tag ändern Vom gewählten Zyklus können Tage herausgelöst oder zugeordnet werden. Beispiel Montag ein: Montag wird dem Zyklus zugeordnet.

  • Seite 178: Anschlussplan Geräteelektronik Wem-Fa-G

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.10 Anschlussplan Geräteelektronik WEM-FA-G 1 Ionisationselektrode 2 Gaskombiventil Tauchspule/Ventil 2 3 Gaskombiventil Ventil 1 4 PWM-Signal und Rückmeldung Gebläse 5 Gasdruckwächter (Zubehör) 6 Vorlauffühler eSTB 7 Abgasfühler 8 Vorlauffühler vom Multifunktionssensor VPT...

  • Seite 179: Fühlerkennwerte

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.11 Fühlerkennwerte Vorlauffühler (eSTB) WTC Abgasfühler WTC Warmwasserfühler (B3) Weichenfühler (B2) Plattenwärmetauscher (B2) Vorlauffühler (B6) Pufferfühler oben (B10) Pufferfühler unten (B11) Speicherfühler unten (T2) Vorlauffühler Solar (T3) Rücklauffühler Solar (T4)

  • Seite 180: Umrechnungstabelle Druckeinheit

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 11 Technische Unterlagen 11.12 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000...

  • Seite 181: Fernzugriff Auf Heizungsanlage Über Internet

    11.13 Fernzugriff auf Heizungsanlage über Internet Über das Internet ist ein Fernzugriff auf die Heizungsanlage per Webbrowser oder App möglich. Für den Fernzugriff muss zuvor das Weishaupt Energie Management Portal (WEM- Portal) eingerichtet werden. Netzwerkleitung anschließen Router mit Ethernet-Buchse an der Anzeige- und Bedieneinheit (Systemgerät) verbinden.

  • Seite 182: Projektierung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 12 Projektierung 12 Projektierung 12.1 Weishaupt Energie Management (WEM) Systemgerät Die im Brennwertgerät integrierte Anzeige- und Bedieneinheit (Systemgerät) ist das übergeordnete Systemgerät (Master) für das Gesamtsystem. Das Systemgerät kann alle angeschlossenen Erweiterungsmodule im Gesamtsystem ansprechen.
  • Seite 183 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 12 Projektierung Systemübersicht Beispiel 1 Systemgerät 2 Direkter Heizkreis vom Brennwertgerät 3 Direkter Warmwasserkreis vom Brennwertgerät 4 Erweiterungsmodul-Heizkreis (WEM-EM-HK) 5 Erweiterungsmodul-Solar (WEM-EM-Sol) 6 Raumgerät oder Raumfühler 183-216 83309401 1/2021-06 Et...

  • Seite 184: Ausdehnungsgefäß Und Anlagendruck

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 12 Projektierung 12.2 Ausdehnungsgefäß und Anlagendruck Im Gerät ist ein Ausdehnungsgefäß integriert: Inhalt 18 Liter, Vordruck 0,75 bar. Mit folgender Tabelle prüfen, ob ein zusätzliches Ausdehnungsgefäß installiert werden muss.
  • Seite 185 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 12 Projektierung 185-216 83309401 1/2021-06 Et...

  • Seite 186: Ersatzteile

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 13 Ersatzteile 1.02 1.01 1.05 1.06 1.01 1.18 1.02 1.19 1.03 1.03 1.02 1.04 1.10 1.04 1.07 1.09 1.09 1.08 1.12 1.11 1.17 1.13 1.15 1.14 1.02 1.02...
  • Seite 187 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Seitenteil WTC-GB 15/25-B Ausf. K/S – ohne Aussparung 483 000 00 587 – mit Aussparung 483 000 00 597 1.02 Rändelschraube M6 x 25 481 015 02 117 1.03...
  • Seite 188 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 2.10 2.09 2.08 2.07 2.06 2.49 2.05 2.04 2.50 2.48 2.02 2.20 2.03 2.01 2.47 2.54 2.51 2.01 2.17 2.06 2.18 2.46 2.12 2.44 2.38 2.45 2.39 2.12...
  • Seite 189 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Schraube M5 x 16 DIN 6912 403 263 2.02 Compact-Gaskombiventil CES 10 (20 V DC) mit Dichtungen – WTC-G… 15-B 483 011 30 192 –...
  • Seite 190 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 2.10 2.09 2.08 2.07 2.06 2.49 2.05 2.04 2.50 2.48 2.02 2.20 2.03 2.01 2.47 2.54 2.51 2.01 2.17 2.06 2.18 2.46 2.12 2.44 2.38 2.45 2.39 2.12...
  • Seite 191 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.28 Zündgerät ZAG2 483 011 30 072 2.29 Halter Zündgerät 483 011 30 197 2.30 Kabelbinder mit Niet PA 6.6 natur 481 011 22 117 2.31...
  • Seite 192 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 3.05 3.01 3.04 3.41 3.03 3.06 3.07 3.18 3.15 3.07 3.13 3.01 3.23 3.20 3.08 3.02 3.12 3.14 3.09 3.15 3.10 3.21 3.11 3.17 3.06 3.42 3.24 3.05...
  • Seite 193 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Leitungshalter für Rohr Ø 18 mm 483 011 22 437 3.02 Spritzschutz für WEM-Stecker 483 011 22 157 3.03 Anschlussleitung RJ11 WEM-Systemgerät 483 011 22 102 3.04...
  • Seite 194 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 3.05 3.01 3.04 3.41 3.03 3.06 3.07 3.18 3.15 3.07 3.13 3.01 3.23 3.20 3.08 3.02 3.12 3.14 3.09 3.15 3.10 3.21 3.11 3.17 3.06 3.42 3.24 3.05...
  • Seite 195 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.36 Kabelbaum Zündung, Gebläse, Umwälzpumpe 483 012 22 082 3.37 Schraube W1452 2,2 x 6 409 376 3.38 Steckerkabel Umsteuerventil (Dreiwegeventil) 483 012 22 062 3.39...
  • Seite 196 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Ausführung W 4.05 4.04 4.01 4.02 4.03 4.06 4.07 4.12 4.10 4.08 4.14 4.11 4.13 4.09 4.15 4.34 4.35 4.25 4.24 4.07 4.07 4.32 4.33 4.25 4.17 4.16...
  • Seite 197 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Ausdehnungsgefäß WTC 15/25-A Ausf. K 481 015 40 017 4.02 Ausdehnungsgefäßhalter rechts 481 015 40 022 4.03 Ausdehnungsgefäßhalter links 481 015 40 032 4.04...
  • Seite 198 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Ausführung H 5.05 5.04 5.01 5.02 5.03 5.06 5.11 5.07 5.09 5.13 5.10 5.12 5.08 5.14 5.06 5.29 5.24 5.16 5.15 5.17 5.23 5.06 5.22 5.21 5.28 5.20...
  • Seite 199 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Ausdehnungsgefäß WTC 15/25-A Ausf. K 481 015 40 017 5.02 Ausdehnungsgefäßhalter rechts 481 015 40 022 5.03 Ausdehnungsgefäßhalter links 481 015 40 032 5.04...
  • Seite 200 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Ausführung W 6.02 6.02 6.02 6.01 6.01 6.01 6.01 6.01 6.01 6.02 6.01 6.01 6.03 6.03 6.05 6.08 6.05 6.09 6.01 6.01 6.01 6.01 6.01 6.08 6.01 6.08...
  • Seite 201 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Dichtung 17 x 24 x 2 (3/4") AFM-34/2 409 000 21 107 6.02 Abschlusskappe G 3/4 409 000 04 107 6.03 Kugelhahn Vorlauf G¾" kpl. rot 471 120 40 037 –...
  • Seite 202 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Ausführung H 7.02 7.01 7.01 7.02 7.01 7.01 7.03 7.08 7.05 7.09 7.01 7.01 7.08 7.01 7.08 7.01 7.04 7.04 7.04 7.01 7.01 7.06 7.07 7.11 7.10...
  • Seite 203 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Dichtung 17 x 24 x 2 (3/4") AFM-34/2 409 000 21 107 7.02 Abschlusskappe G 3/4 409 000 04 107 7.03 Kugelhahn Vorlauf G¾" kpl. rot 471 120 40 037 –...
  • Seite 204 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 8.01 204-216 83309401 1/2021-06 Et...
  • Seite 205 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Wartungs-Set Bestehend aus: Brennerdichtung Dichtung Wartungsdeckel Dichtung Ionisationselektrode Ionisationselektrode Dichtung Zündelektrode Zündelektrode Dichtung 17 x 24 x 2 (¾") AFM-34/2 Dichtung Siphon Überwurfmutter G1¼...
  • Seite 206 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile 9.01 9.02 9.03 9.04 9.05 9.06 206-216 83309401 1/2021-06 Et...
  • Seite 207 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 9.01 Reinigungs-Set Wärmetauscher komplett 483 000 00 392 9.02 Reinigungswerkzeug gerade – Reinigungsklinge 270 lang 481 000 00 707 – Handgriff-Set 481 000 00 672 9.03...

  • Seite 208: Notizen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 14 Notizen 14 Notizen 208-216 83309401 1/2021-06 Et...
  • Seite 209 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 14 Notizen 209-216 83309401 1/2021-06 Et...

  • Seite 210: Stichwortverzeichnis

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 15 Stichwortverzeichnis 15 Stichwortverzeichnis Bereitschaftsverlust............ 24 Betriebsanzeige.............. 48 Abgasanschluss .............. 12 Betriebsart ........ 55, 56, 68, 70, 73, 160 Abgasfühler .............. 13, 14 Betriebsdruck .............. 22 Abgasführung .............. 40 Betriebsphase.............. 62 Abgasgeruch.............. 8, 147 Betriebsphase WTC ............ 146 Abgasmassenstrom............ 24...
  • Seite 211 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 15 Stichwortverzeichnis Erdgas ................ 108 Geräteinformation ............... 97 Ergänzungswassermenge.......... 30 Geräteliste .............. 97, 110 Ersatzteile .............. 187, 189 Gerätesicherung ............ 13, 19 Ertrag .................. 76 Gerätetausch ............. 96, 135 Erweiterungsmodul............ 182 Geräuschemissionswert............ 20 ESD-Schutzmaßnahmen.............  9 Gewährleistung ..............
  • Seite 212 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 15 Stichwortverzeichnis Kondensathebeeinrichtung........ 39, 166 Offset .................. 64 Kondensatmenge.............. 21 Kondensatschlauch ............  29, 39 Konstantdruck............ 23, 160 Pa.................. 180 Konstantdruck Auto-Adaption ........ 161 Parallelverschiebung ........ 156, 157, 175 Konstante Leistung mit Abgleich .........  161 Parameter ................
  • Seite 213 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 15 Stichwortverzeichnis Schalldämpfer.............. 12 Transport................ 19 Schalldruckpegel .............. 20 Trinatriumphosphat............. 32 Schallleistungspegel ............ 20 Tyfocor-Konzentration...........  103, 121 Schaltdifferenz............ 72, 78, 84 Typenschild ................ 11 Schaltplan.......... 42, 45, 46, 47, 178 Typenschlüssel .............. 10 Schlammabscheider............ 33 Schlammbildung .............. 32 Schnellentlüfter.............. 12...
  • Seite 214 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC-GB 15-B Sockel und WTC-GB 25-B Sockel 15 Stichwortverzeichnis Wasseranschluss.............. 33 Wasseraufbereitung...........  30, 32 Wasserhärte................. 30 Wasserinhalt ................ 22 Web-Portal.............. 59, 181 Weichenfühler .............. 159 Weichenregelung .......... 159, 160 Weichenregelung mit externem Fühler .......  161 Weichenregelung mit Pumpe Aus .......  161 Weichentemperatur............
