Messgeräte Anschließen - Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung

WARNUNG
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

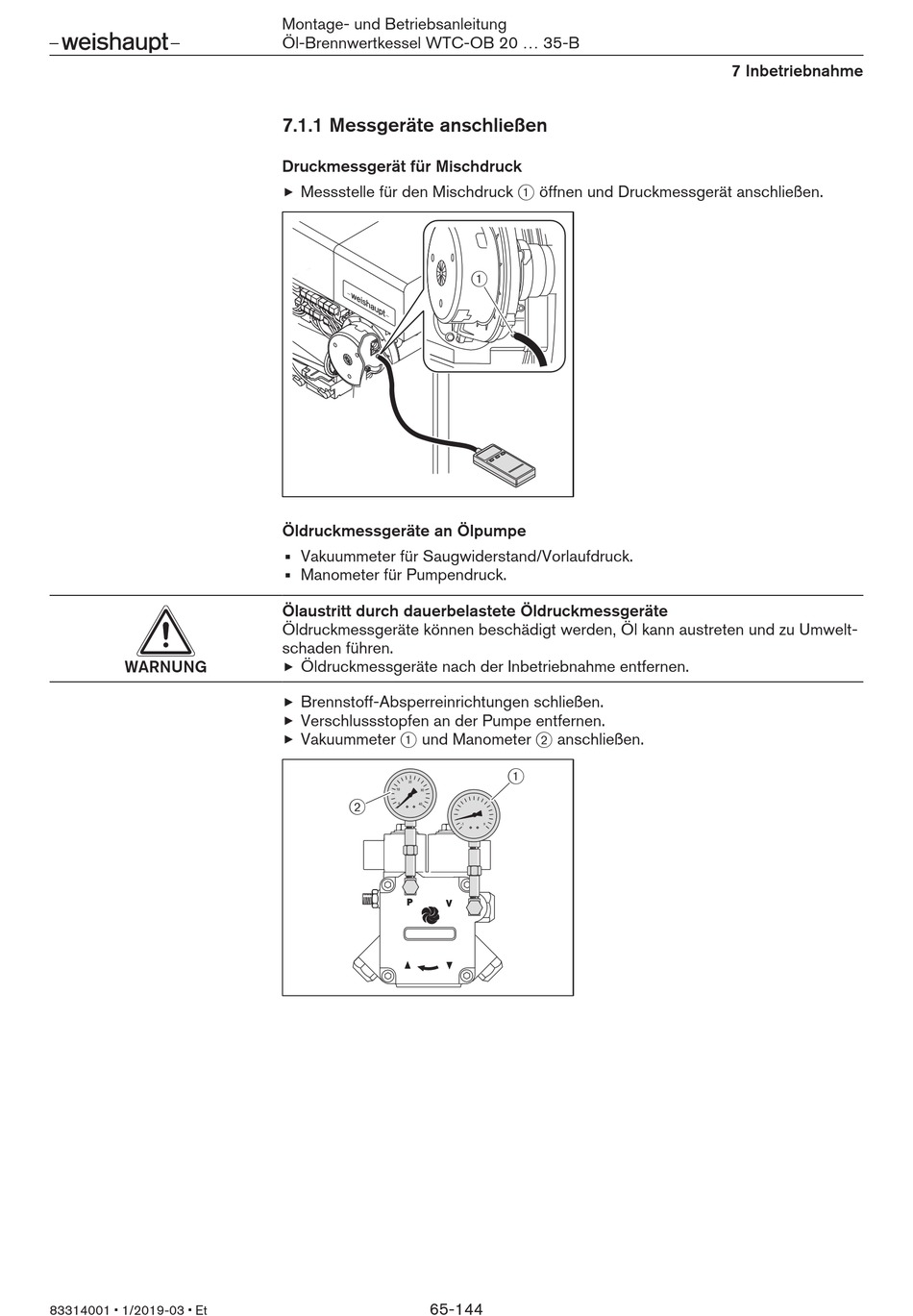

7.1.1 Messgeräte anschließen
Druckmessgerät für Mischdruck
Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen.
Öldruckmessgeräte an Ölpumpe
Vakuummeter für Saugwiderstand/Vorlaufdruck.
Manometer für Pumpendruck.
Ölaustritt durch dauerbelastete Öldruckmessgeräte
Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt-
schaden führen.
Öldruckmessgeräte nach der Inbetriebnahme entfernen.
Brennstoff-Absperreinrichtungen schließen.
Verschlussstopfen an der Pumpe entfernen.
Vakuummeter 1 und Manometer 2 anschließen.
2
65-144
1
1
7 Inbetriebnahme
