Servicepositionen; Serviceposition A - Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung

9 Wartung
1
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

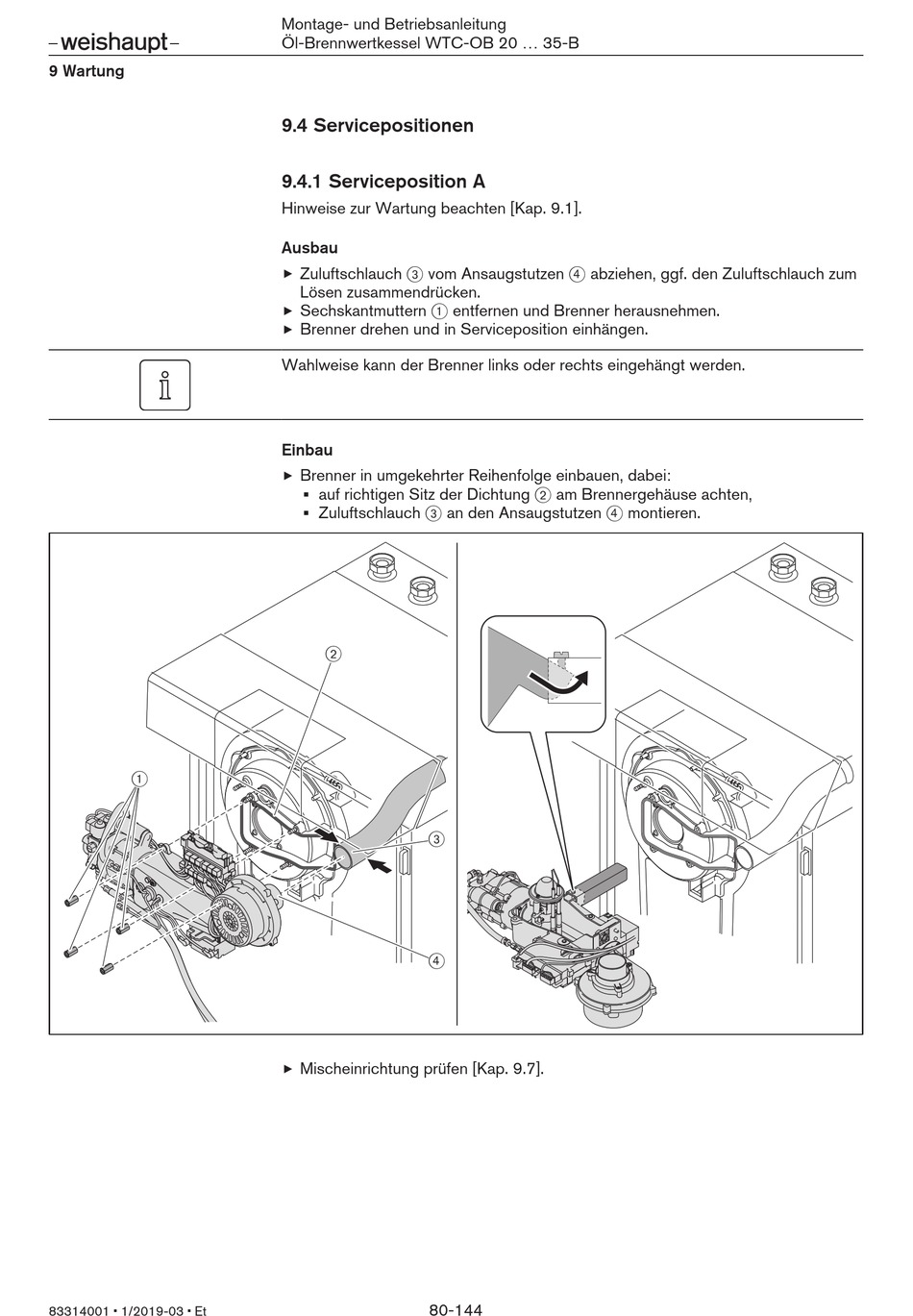

9.4 Servicepositionen

9.4.1 Serviceposition A

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Zuluftschlauch 3 vom Ansaugstutzen 4 abziehen, ggf. den Zuluftschlauch zum
Lösen zusammendrücken.
Sechskantmuttern 1 entfernen und Brenner herausnehmen.
Brenner drehen und in Serviceposition einhängen.
Wahlweise kann der Brenner links oder rechts eingehängt werden.
Einbau
Brenner in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz der Dichtung 2 am Brennergehäuse achten,
Zuluftschlauch 3 an den Ansaugstutzen 4 montieren.
2
3
4
Mischeinrichtung prüfen [Kap. 9.7].
80-144
