Serviceposition B - Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung

2
1
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

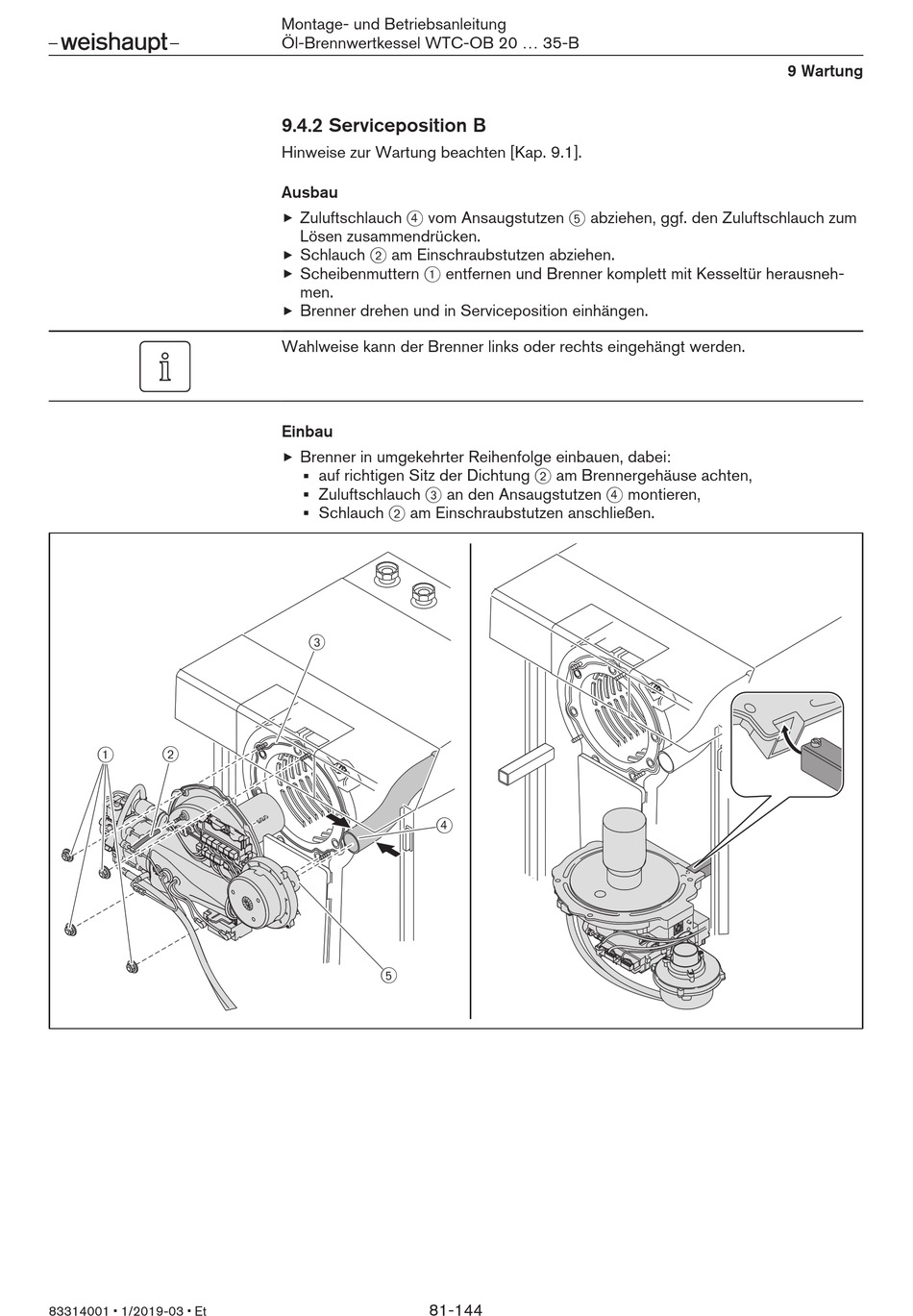

9.4.2 Serviceposition B

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Zuluftschlauch 4 vom Ansaugstutzen 5 abziehen, ggf. den Zuluftschlauch zum
Lösen zusammendrücken.
Schlauch 2 am Einschraubstutzen abziehen.
Scheibenmuttern 1 entfernen und Brenner komplett mit Kesseltür herausneh-
men.
Brenner drehen und in Serviceposition einhängen.
Wahlweise kann der Brenner links oder rechts eingehängt werden.
Einbau
Brenner in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz der Dichtung 2 am Brennergehäuse achten,
Zuluftschlauch 3 an den Ansaugstutzen 4 montieren,
Schlauch 2 am Einschraubstutzen anschließen.
3
4
5
81-144
9 Wartung
