6 Bedienung
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

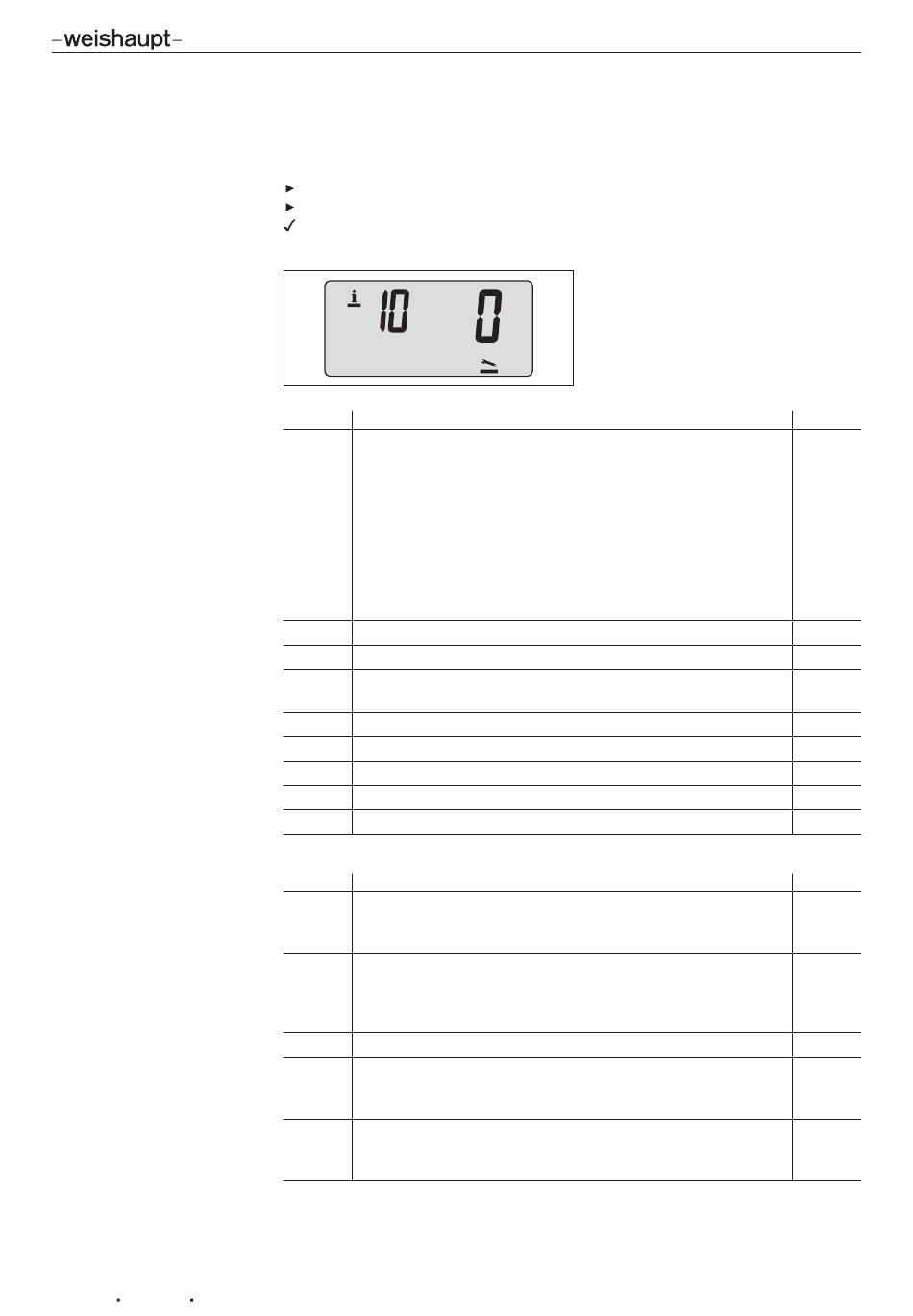

6.3.1 Info-Ebene

Anlagenwerte (i) anzeigen
Info-Ebene aktivieren [Kap. 6.3].
Drehknopf drehen.
Anlagenwerte können eingesehen werden.
Je nach Anlagenvariante werden bestimmte Werte ausgeblendet.
Info System
Betriebsphase
i 10
1: Ruhestandskontrolle Gebläse
2 (H): Ölvorwärmung
3: Vorbelüftung / Vorzündung
4: Sicherheitszeit
5: Nachzündung
6: Flammenstabilisierung
7: Reglerfreigabe
8: Nachbelüftung
9: Zwangsbelüftung
Leistung
i 11
(1
gemittelte Außentemperatur
i 12
Vorlaufsollwert (Einzelgerät)
i 13
Leistungssollwert (Kaskadenbetrieb)
Eingangssignal Temperaturfernsteuerung (4 ... 20 mA)
i 15
aktueller Feuerraumdruck
i 16
abgespeicherter Feuerraumdruck bei Stufe 1
i 17
abgespeicherter Feuerraumdruck bei Stufe 2
i 18
Anlagendruck
i 19
(1
rücksetzbar
Info Aktoren
Stellung Dreiwegeventil
i 20
H: Heizbetrieb
W: Warmwasser
Ansteuerung Magnetventil
i 21
0: Aus
1: Magnetventil 1
2: Magnetventil 1 + 2
Solldrehzahl PEA-Pumpe
i 22
Gebläsedrehzahl (temperaturkompensiert)
i 23
(Der Wert kann wegen der Temperaturkompensation von der
eingestellten Gebläsedrehzahl P 77 und P 78 abweichen.)
Ansteuerung Ölvorwärmung
i 24
0: Aus
1: Ein
42-144
Einheit
–
kW
°C
°C
%
mA
mbar
mbar
mbar
bar
Einheit
–
–
%
x10 UpM
–
