Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

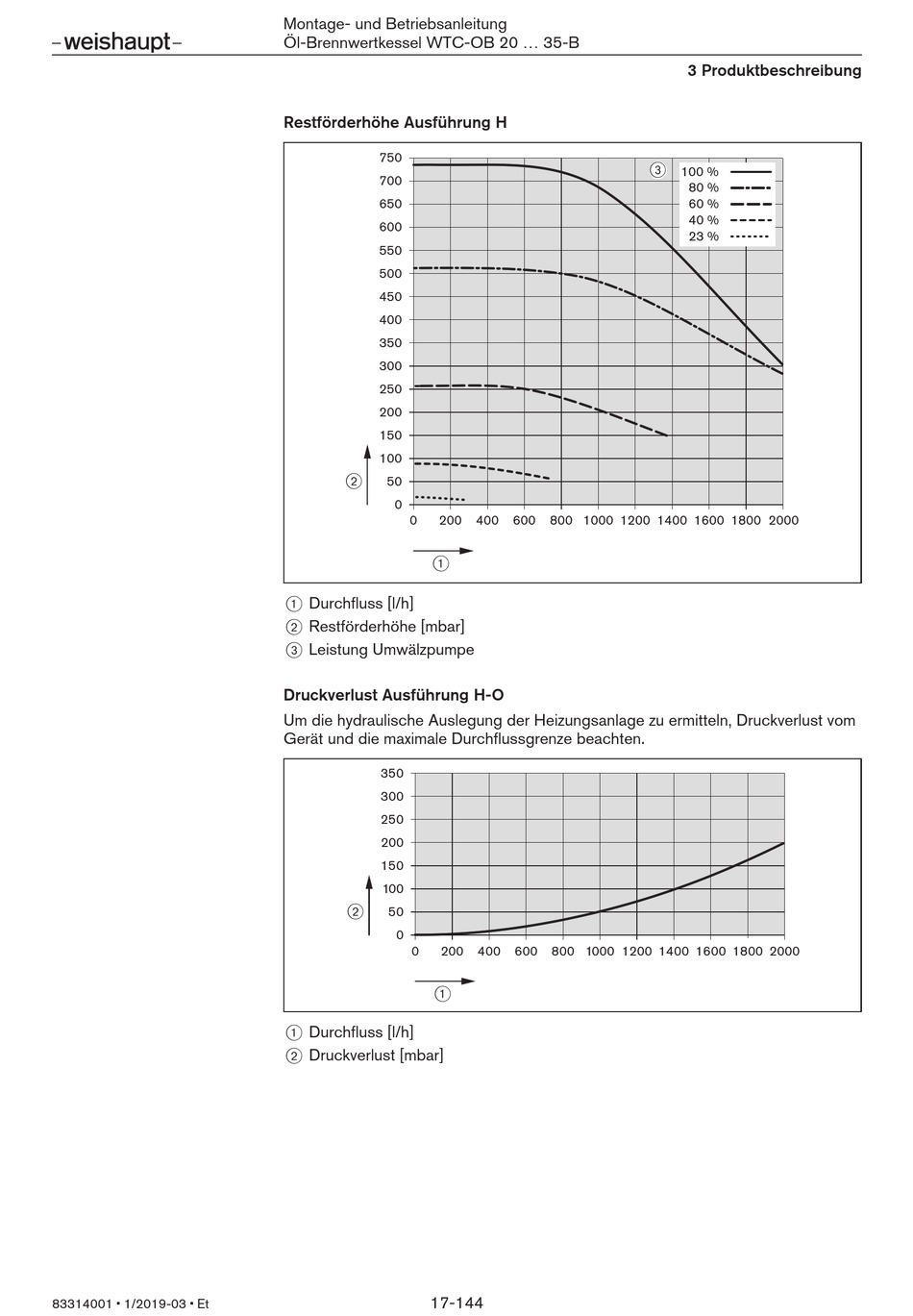

Restförderhöhe Ausführung H
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
2
0
0 200
1
1 Durchfluss [l/h]
2 Restförderhöhe [mbar]
3 Leistung Umwälzpumpe
Druckverlust Ausführung H-O
Um die hydraulische Auslegung der Heizungsanlage zu ermitteln, Druckverlust vom
Gerät und die maximale Durchflussgrenze beachten.
350
300
250
200
150
100
2 50
0
0 200
1
1 Durchfluss [l/h]
2 Druckverlust [mbar]
17-144
400 600 800 1000 1200 1400 1600 1800 2000
400 600 800 1000 1200
3 Produktbeschreibung
3
100 %
80 %
60 %
40 %
23 %
1400 1600 1800 2000
