9 Wartung
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

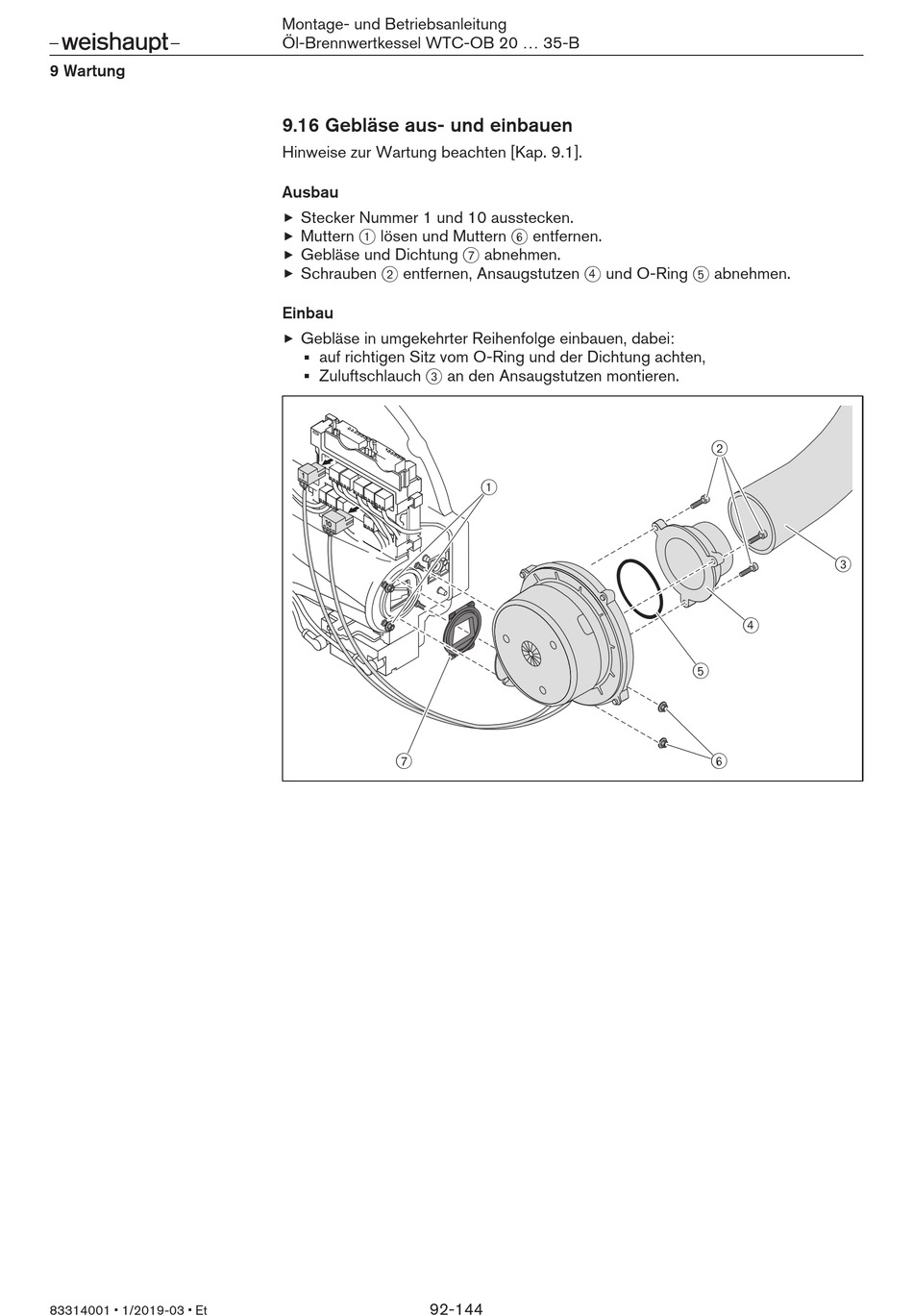

9.16 Gebläse aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stecker Nummer 1 und 10 ausstecken.
Muttern 1 lösen und Muttern 6 entfernen.
Gebläse und Dichtung 7 abnehmen.
Schrauben 2 entfernen, Ansaugstutzen 4 und O-Ring 5 abnehmen.
Einbau
Gebläse in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz vom O-Ring und der Dichtung achten,
Zuluftschlauch 3 an den Ansaugstutzen montieren.
7
92-144
1
2
3
4
5
6
