6 Bedienung
B1
1 M
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

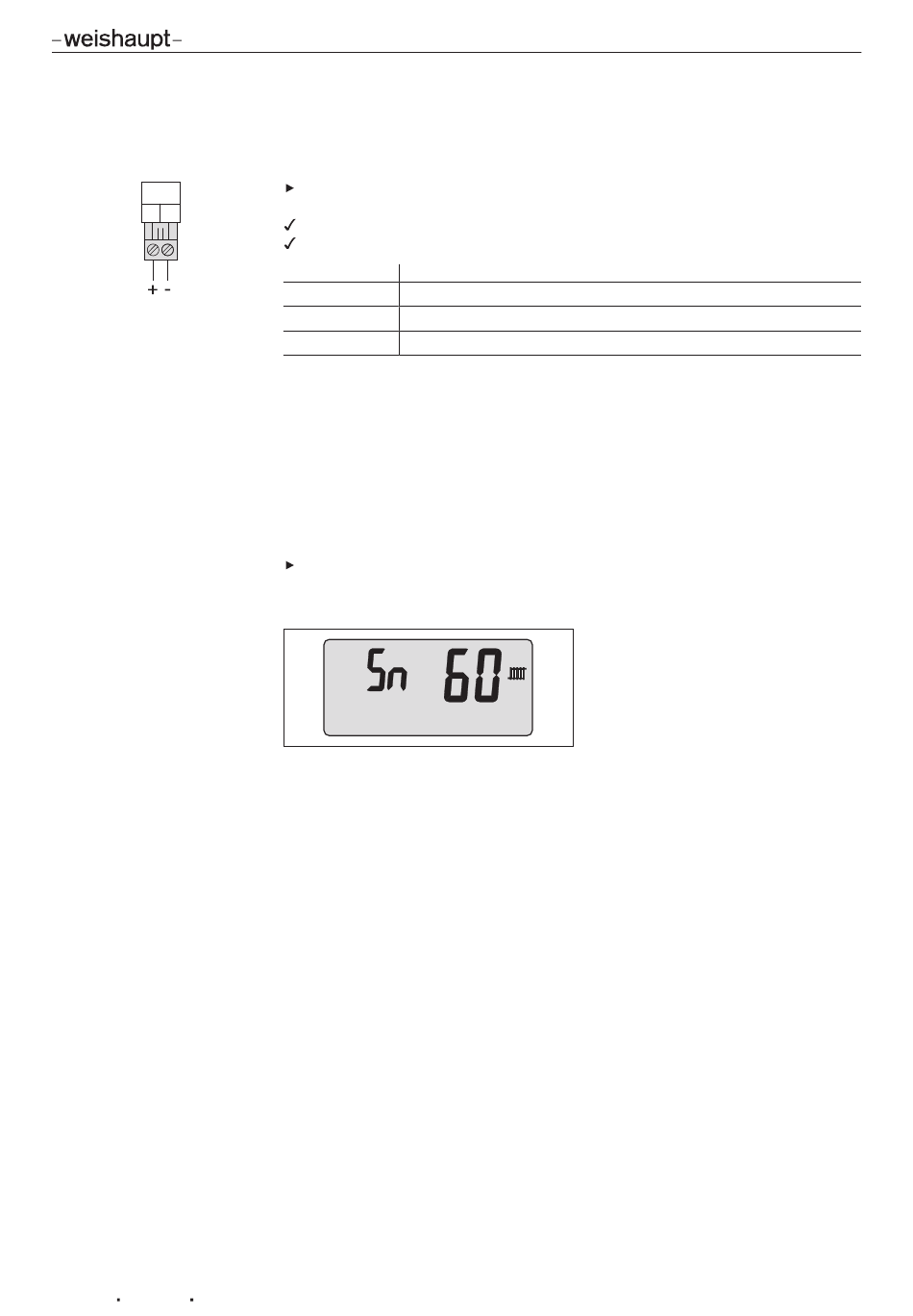

6.6 Steuerungsvarianten

Temperaturfernsteuerung 4 ... 20 mA
Analoges Signal 4 ... 20 mA am Eingang B1 anschließen, dabei die Polung
beachten [Kap. 5.6.1].
Signal wird als Vorlaufsollwert interpretiert.
In der Konfiguration wird t angezeigt.
6 mA minimale Vorlauftemperatur (P 30)
20 mA maximale Vorlauftemperatur (P 31)
4 ... 6 mA Brenner aus
< 4 mA Signal fehlerhaft (nach ca. 15 Minuten W89)
Wird am Eingang B1 ein Steuersignal aufgeschaltet, können maximal sechs Erwei-
terungsmodule (WCM-EM #2 ... 7) installiert werden.
Heizbetrieb mit Sonderniveau
Bei geschlossenem Kontakt H2 heizt die Anlage auf das in Parameter 18 einge-
stellte Temperaturniveau. Höhere Sollwerte weiterer Heizkreise werden berücksich-
tigt. Die Warmwasserladung hat generell Vorrang. Bei geöffnetem Kontakt wird die
Temperatur nach vorhandener Regelungsvariante festgelegt.
Diese Funktion ist auch im Sommerbetrieb wirksam.
Parameter 17 auf 2 einstellen.
Ist Heizbetrieb mit Sonderniveau aktiv, wird Sn und die aktuelle Vorlauftemperatur
angezeigt.
