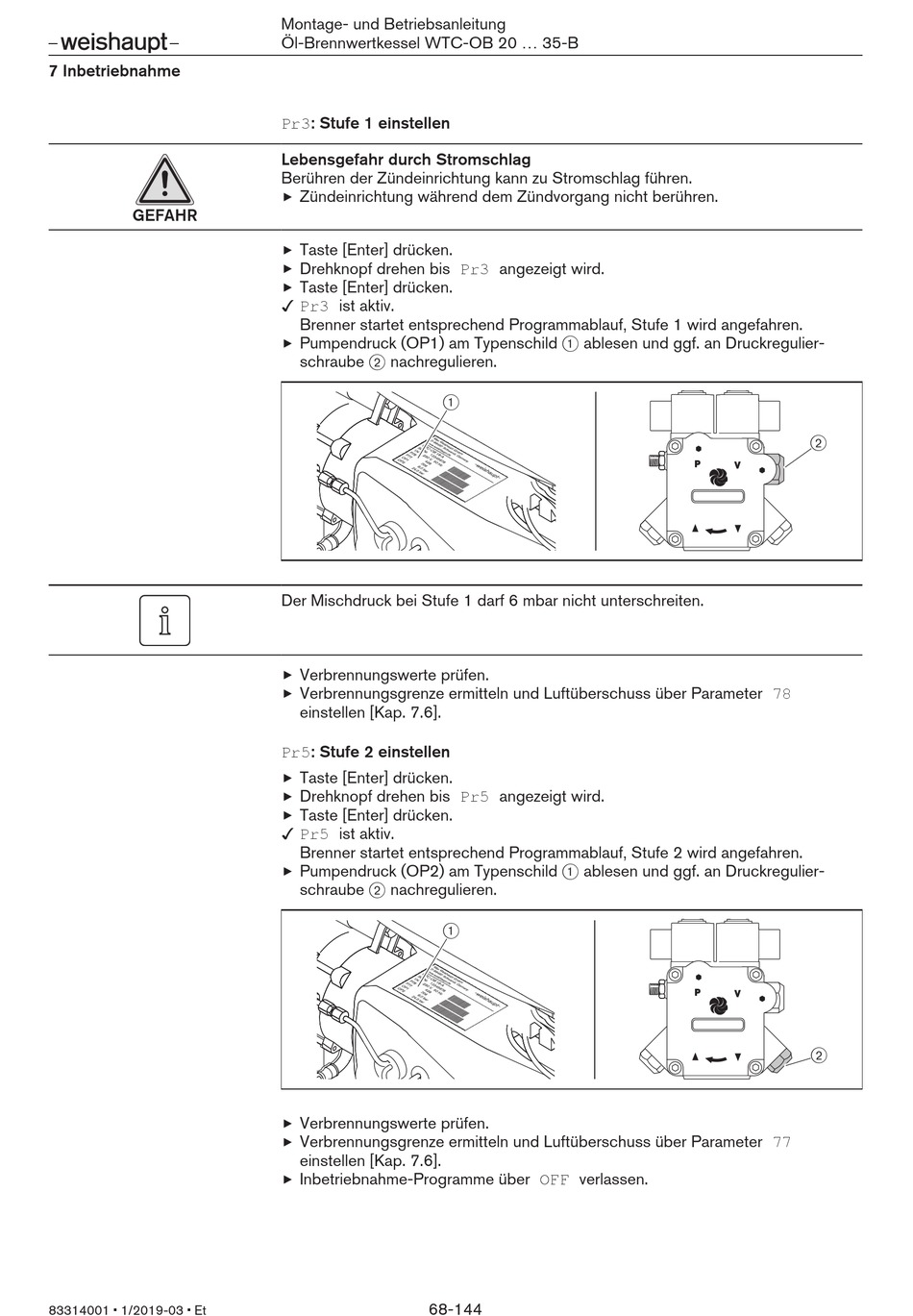

Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung Seite 68

7 Inbetriebnahme
GEFAHR
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B
Pr3: Stufe 1 einstellen
Lebensgefahr durch Stromschlag
Berühren der Zündeinrichtung kann zu Stromschlag führen.
Zündeinrichtung während dem Zündvorgang nicht berühren.
Taste [Enter] drücken.
Drehknopf drehen bis Pr3 angezeigt wird.
Taste [Enter] drücken.
Pr3 ist aktiv.
Brenner startet entsprechend Programmablauf, Stufe 1 wird angefahren.
Pumpendruck (OP1) am Typenschild 1 ablesen und ggf. an Druckregulier-
schraube 2 nachregulieren.
1
Der Mischdruck bei Stufe 1 darf 6 mbar nicht unterschreiten.
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln und Luftüberschuss über Parameter 78
einstellen [Kap. 7.6].
Pr5: Stufe 2 einstellen
Taste [Enter] drücken.
Drehknopf drehen bis Pr5 angezeigt wird.
Taste [Enter] drücken.
Pr5 ist aktiv.
Brenner startet entsprechend Programmablauf, Stufe 2 wird angefahren.
Pumpendruck (OP2) am Typenschild 1 ablesen und ggf. an Druckregulier-
schraube 2 nachregulieren.
1
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln und Luftüberschuss über Parameter 77
einstellen [Kap. 7.6].
Inbetriebnahme-Programme über OFF verlassen.
68-144
