Öl-Brennwertkessel WTC-OB 20 ... 35-B

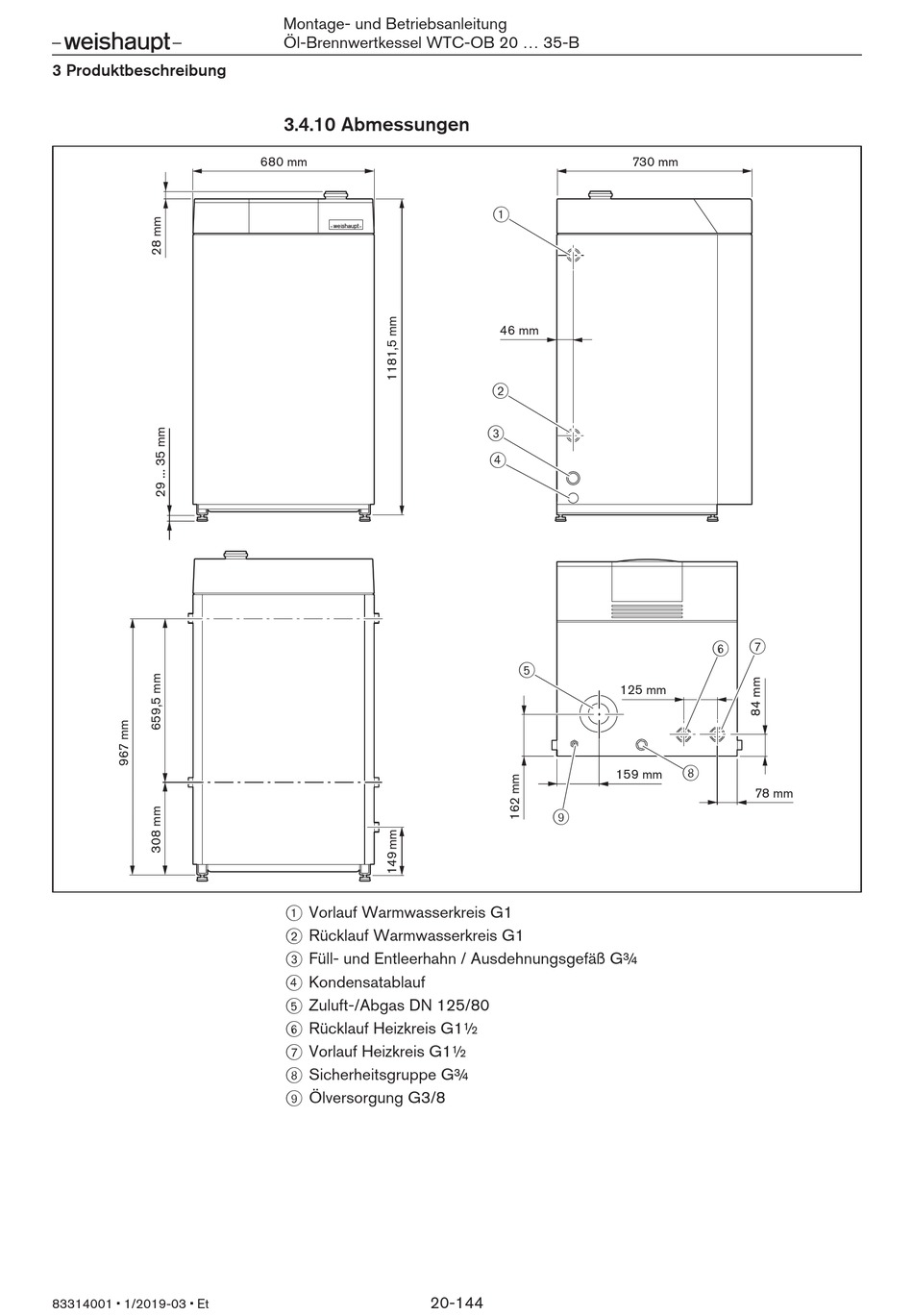

3.4.10 Abmessungen

680 mm
1 Vorlauf Warmwasserkreis G1
2 Rücklauf Warmwasserkreis G1
3 Füll- und Entleerhahn / Ausdehnungsgefäß G¾
4 Kondensatablauf
5 Zuluft-/Abgas DN 125/80
6 Rücklauf Heizkreis G1½
7 Vorlauf Heizkreis G1½
8 Sicherheitsgruppe G¾
9 Ölversorgung G3/8
20-144
730 mm
1
46 mm
2
3
4
5
125 mm
159 mm
9
7
6
8
78 mm
