L'
L
1
N
N'
N
2
L
N
3
L
N
N
4
L
L
N
5
L
N
6
L
N
7
L
N
8
L
N
9
L
N
0
L
N
L
q
Signal
n.c.
w
n.c.
e
r
t
+
Hall
z
PWM
GND
NTC1
u
NTC2
NTC1
i
NTC2
+5 V
-
o
Signal
p
+5 V
-
a
P
s
NTC1
d
NTC2
PWM
f
GND
+
g
-
+
h
-
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

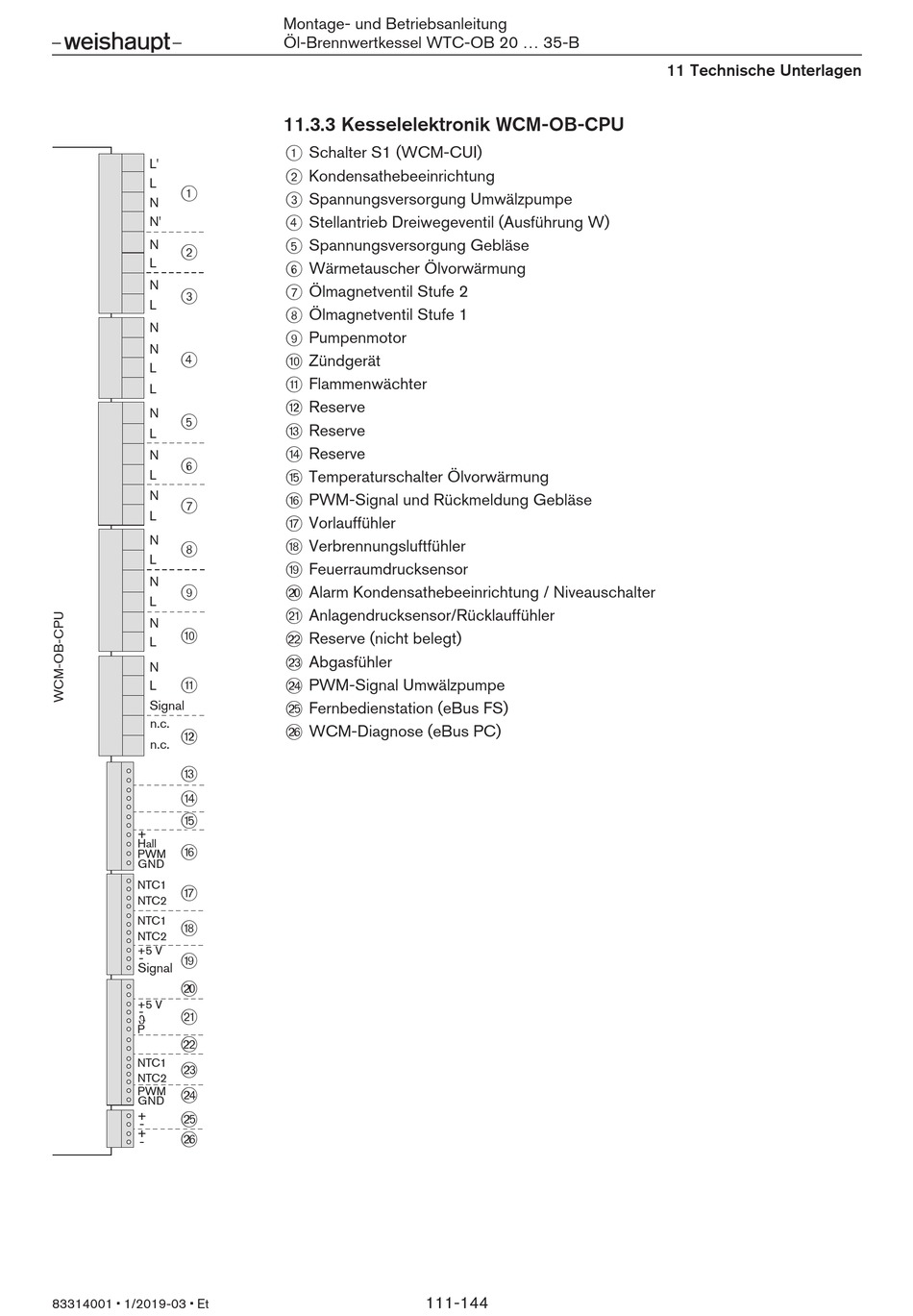

11.3.3 Kesselelektronik WCM-OB-CPU
1 Schalter S1 (WCM-CUI)
2 Kondensathebeeinrichtung
3 Spannungsversorgung Umwälzpumpe
4 Stellantrieb Dreiwegeventil (Ausführung W)
5 Spannungsversorgung Gebläse
6 Wärmetauscher Ölvorwärmung
7 Ölmagnetventil Stufe 2
8 Ölmagnetventil Stufe 1
9 Pumpenmotor
0 Zündgerät
q Flammenwächter
w Reserve
e Reserve
r Reserve
t Temperaturschalter Ölvorwärmung
z PWM-Signal und Rückmeldung Gebläse
u Vorlauffühler
i Verbrennungsluftfühler
o Feuerraumdrucksensor
p Alarm Kondensathebeeinrichtung / Niveauschalter
a Anlagendrucksensor/Rücklauffühler
s Reserve (nicht belegt)
d Abgasfühler
f PWM-Signal Umwälzpumpe
g Fernbedienstation (eBus FS)
h WCM-Diagnose (eBus PC)
111-144
11 Technische Unterlagen
