Funktionsbeschreibung
APCI-/CPCI-3120/3001

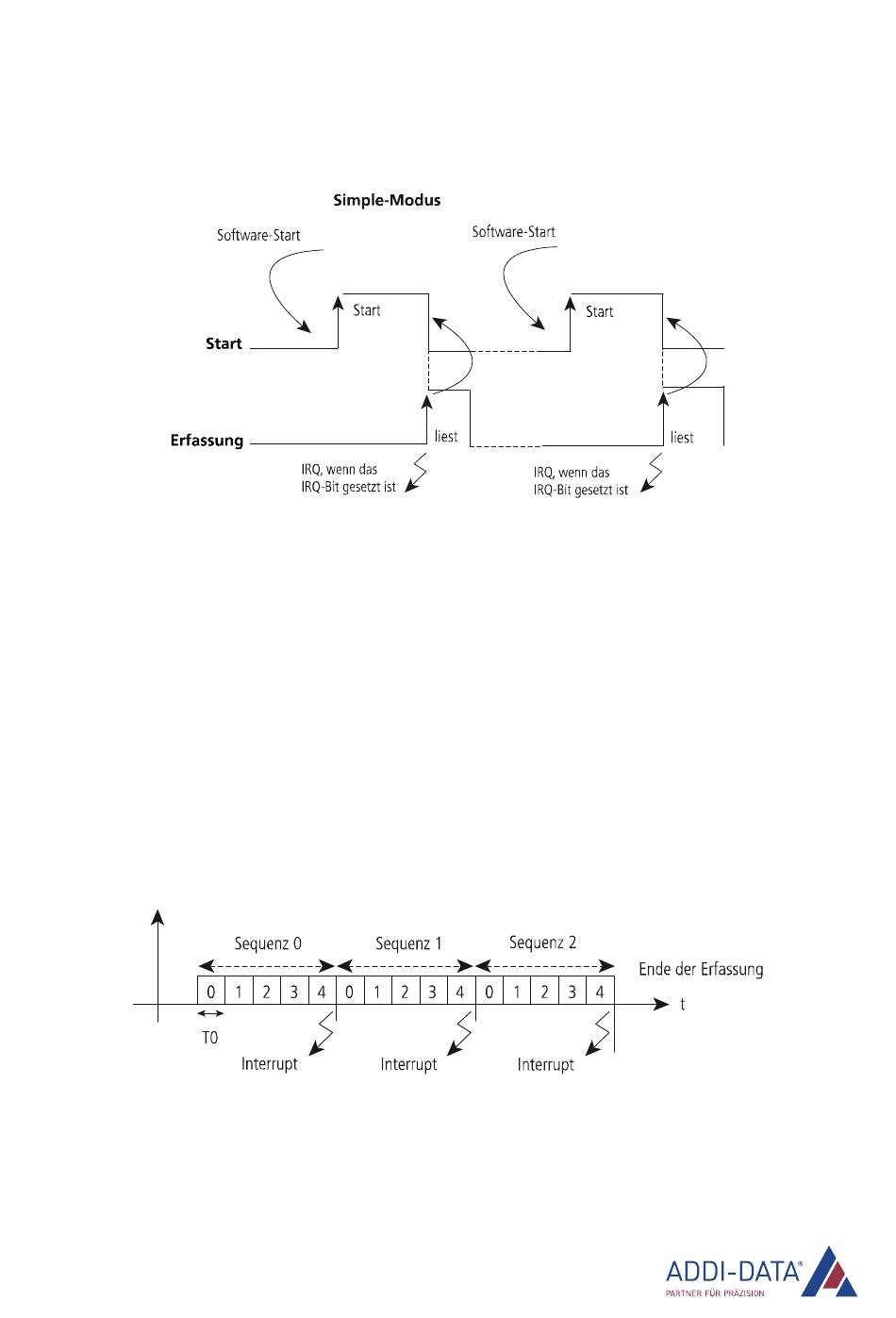

1) Simple-Modus
Die Software initialisiert und startet die A/D-Wandlung. Danach liest sie den digitalen Wert von einem
oder mehreren Kanälen ein. Dies kann wahlweise mit oder ohne Interrupt erfolgen.
2) Zyklische Erfassung (ohne DMA-Funktion)
Nachfolgend werden Beispiele für diesen Eingabemodus näher beschrieben:
a) Zyklische Erfassung (ohne Verzögerungszeit)
b) Zyklische Erfassung (mit Verzögerungszeit zwischen den Zyklen)
c) Zyklische Erfassung (Zyklusdauer über Timer gesteuert).
a) Zyklische Erfassung (ohne Verzögerungszeit)
Über die Initialisierungsfunktion für die zyklische Erfassung wird konfiguriert, welche Kanäle in
welcher Reihenfolge und in welchem Modus (Polarität, Verstärkung) erfasst werden sollen.
Die so definierte Sequenz wird dann zyklisch erfasst, bis die parametrierte Zyklenanzahl erreicht ist.
Nach jeder Sequenz wird außerdem ein Interrupt ausgelöst, um die Ergebnisse zu übergeben. Der Start
der Datenerfassung kann wahlweise per Software oder über den externen Trigger (One-Shot-Trigger)
erfolgen.
T0 = 10 μs bis 32767 μs
In diesem Beispiel wird der Interrupt am Ende jeder Sequenz (nach jeweils 5 Erfassungen) ausgelöst.
Die gesamte Erfassung wird nach 3 Sequenzen beendet.
