Funktionsbeschreibung
APCI-/CPCI-3120/3001
Beispiel
Reload-Wert = 7
Initialisierung bei steigender Flanke
Interrupt ist freigegeben
Wenn der Timer-Wert „0" ist, wird bei der nächsten gültigen Flanke der Reload-Wert „7" neu geladen
und ein Interrupt wird ausgelöst.

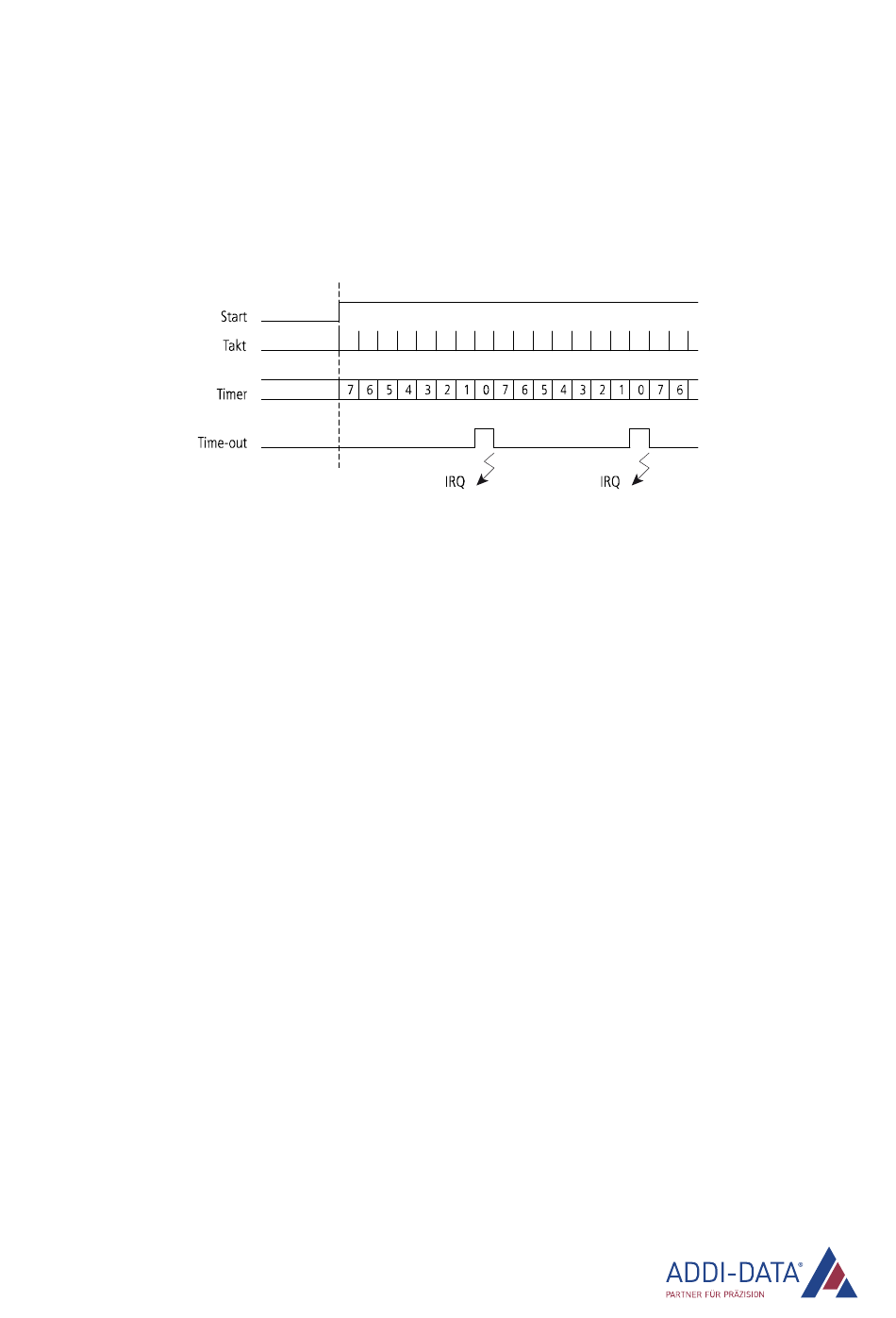

Abb. 5-6: Timer (Beispiel)
5.5.2 Watchdog
Nach dem Start des Watchdogs wird mit jedem Setzen der analogen Ausgänge der Reload-Wert neu
geladen (Triggern). Das Triggern kann auch direkt per Softwarebefehl ohne erneutes Setzen der
analogen Ausgänge erfolgen. Nach Ablauf der gesamten Zykluszeit (Time-out), d.h., wenn der
Watchdog nicht neu getriggert wurde, setzt dieser die analogen Ausgänge auf 0 V.
Es ist möglich, die Betriebszustände rückzulesen. Die Zykluszeit kann im Bereich von 100 μs bis 838,86 s
in Schritten von 50 μs programmiert werden.
