Vari RAPTOR Hydro Originalbetriebsanleitung Seite 78

1
STOP:
1
Motor neběží.
 Používá se pro
zhasnutí
nastartovaného
motoru
 Odstavení stroje
 Doplňování paliva
 Přeprava stroje
MAX:
3
Poloha „zajíc"
Motor běží v maximálních
otáčkách.
 Pracovní poloha
 Studený start u
motorů B&S
1
1
78
1

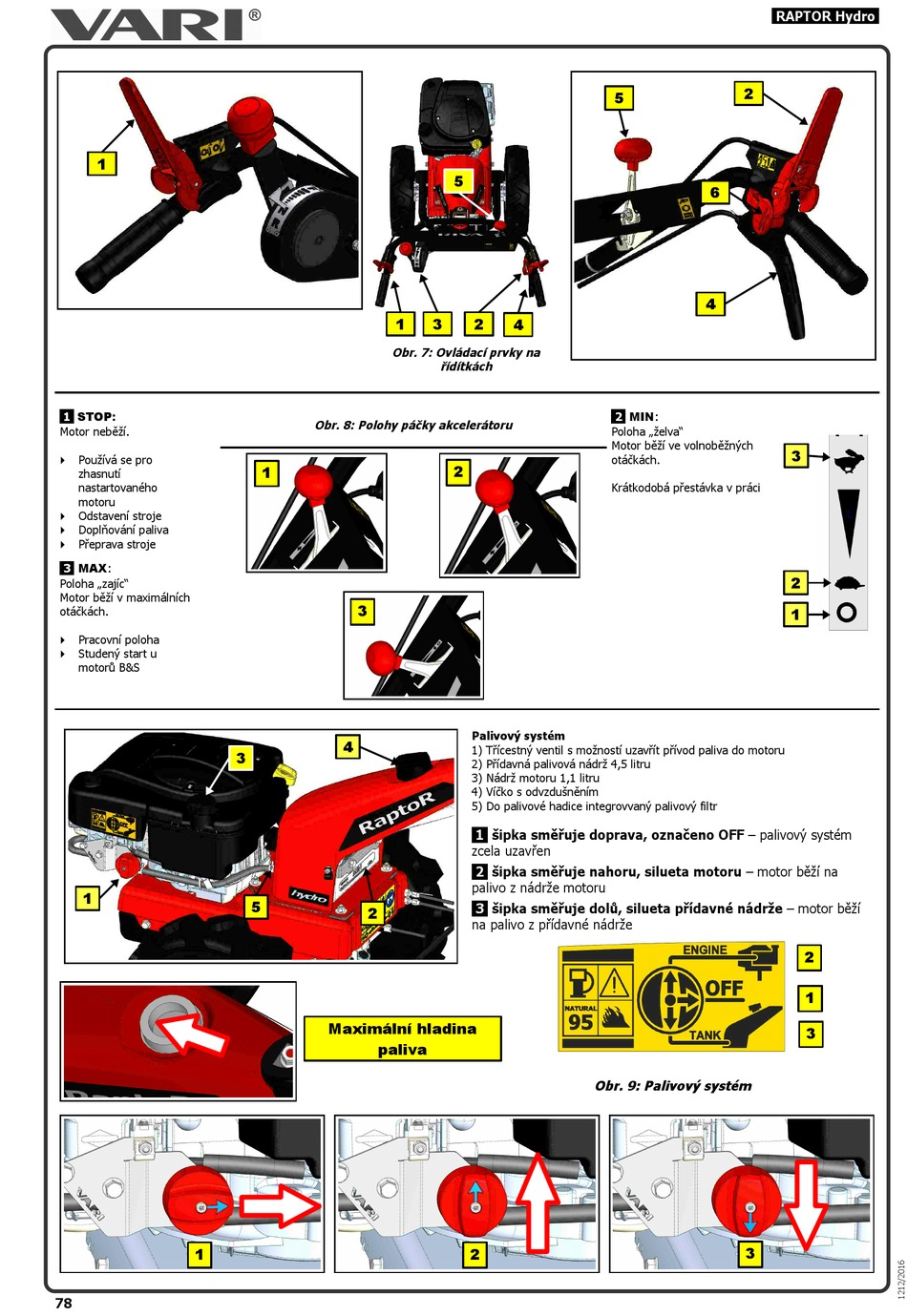

Obr. 7: Ovládací prvky na
Obr. 8: Polohy páčky akcelerátoru
1
3
4
3
5
2
Maximální hladina
paliva
5
3 2
4
řídítkách
2
Palivový systém
1) Třícestný ventil s možností uzavřít přívod paliva do motoru
2) Přídavná palivová nádrž 4,5 litru
3) Nádrž motoru 1,1 litru
4) Víčko s odvzdušněním
5) Do palivové hadice integrovvaný palivový filtr
1 šipka směřuje doprava, označeno OFF – palivový systém
zcela uzavřen
2 šipka směřuje nahoru, silueta motoru – motor běží na
palivo z nádrže motoru
3 šipka směřuje dolů, silueta přídavné nádrže – motor běží
na palivo z přídavné nádrže
Obr. 9: Palivový systém
2
RAPTOR Hydro
2
5
6
4
MIN:
2
Poloha „želva"
Motor běží ve volnoběžných
otáčkách.
Krátkodobá přestávka v práci
3
3
2
1
2
1
3
