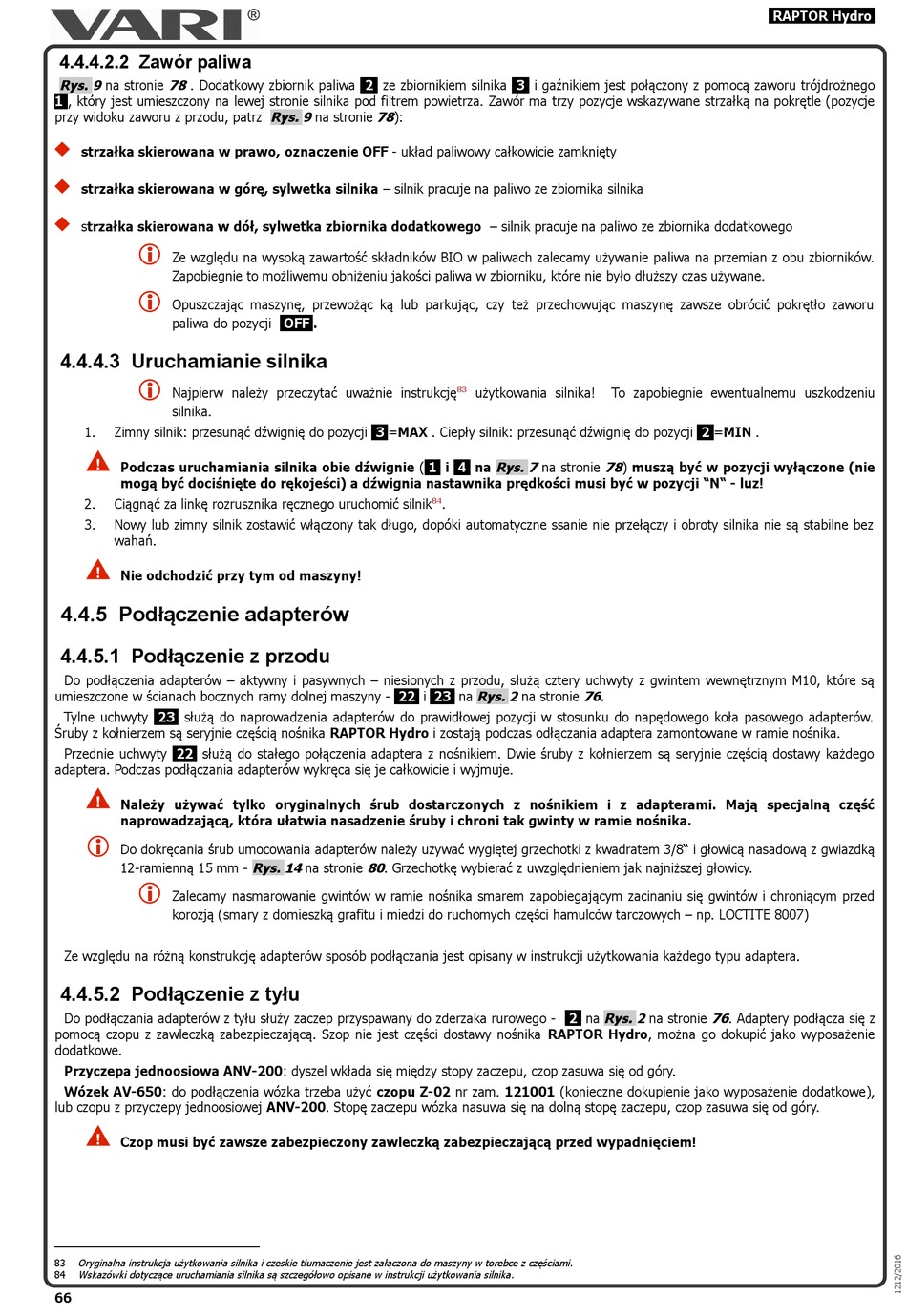

4.4.4.2.2 Zawór paliwa
Rys. 9 na stronie 78 . Dodatkowy zbiornik paliwa
1
, który jest umieszczony na lewej stronie silnika pod filtrem powietrza. Zawór ma trzy pozycje wskazywane strzałką na pokrętle (pozycje
przy widoku zaworu z przodu, patrz Rys. 9 na stronie 78 ):
strzałka skierowana w prawo, oznaczenie OFF - układ paliwowy całkowicie zamknięty
strzałka skierowana w górę, sylwetka silnika – silnik pracuje na paliwo ze zbiornika silnika
strzałka skierowana w dół, sylwetka zbiornika dodatkowego – silnik pracuje na paliwo ze zbiornika dodatkowego
Ze względu na wysoką zawartość składników BIO w paliwach zalecamy używanie paliwa na przemian z obu zbiorników.
Zapobiegnie to możliwemu obniżeniu jakości paliwa w zbiorniku, które nie było dłuższy czas używane.
Opuszczając maszynę, przewożąc ką lub parkując, czy też przechowując maszynę zawsze obrócić pokrętło zaworu
paliwa do pozycji
4.4.4.3 Uruchamianie silnika
Najpierw należy przeczytać uważnie instrukcję
silnika.
1.
Zimny silnik: przesunąć dźwignię do pozycji
Podczas uruchamiania silnika obie dźwignie (
mogą być dociśnięte do rękojeści) a dźwignia nastawnika prędkości musi być w pozycji "N" - luz!
2.
Ciągnąć za linkę rozrusznika ręcznego uruchomić silnik
3.
Nowy lub zimny silnik zostawić włączony tak długo, dopóki automatyczne ssanie nie przełączy i obroty silnika nie są stabilne bez
wahań.
Nie odchodzić przy tym od maszyny!
4.4.5 Podłączenie adapterów
4.4.5.1 Podłączenie z przodu
Do podłączenia adapterów – aktywny i pasywnych – niesionych z przodu, służą cztery uchwyty z gwintem wewnętrznym M10, które są
umieszczone w ścianach bocznych ramy dolnej maszyny -
Tylne uchwyty
23
służą do naprowadzenia adapterów do prawidłowej pozycji w stosunku do napędowego koła pasowego adapterów.
Śruby z kołnierzem są seryjnie częścią nośnika RAPTOR Hydro i zostają podczas odłączania adaptera zamontowane w ramie nośnika.
Przednie uchwyty
22
służą do stałego połączenia adaptera z nośnikiem. Dwie śruby z kołnierzem są seryjnie częścią dostawy każdego
adaptera. Podczas podłączania adapterów wykręca się je całkowicie i wyjmuje.
Należy używać tylko oryginalnych śrub dostarczonych z nośnikiem i z adapterami. Mają specjalną część
naprowadzającą, która ułatwia nasadzenie śruby i chroni tak gwinty w ramie nośnika.
Do dokręcania śrub umocowania adapterów należy używać wygiętej grzechotki z kwadratem 3/8" i głowicą nasadową z gwiazdką
12-ramienną 15 mm - Rys. 14 na stronie 80 . Grzechotkę wybierać z uwzględnieniem jak najniższej głowicy.
Zalecamy nasmarowanie gwintów w ramie nośnika smarem zapobiegającym zacinaniu się gwintów i chroniącym przed
korozją (smary z domieszką grafitu i miedzi do ruchomych części hamulców tarczowych – np. LOCTITE 8007)
Ze względu na różną konstrukcję adapterów sposób podłączania jest opisany w instrukcji użytkowania każdego typu adaptera.
4.4.5.2 Podłączenie z tyłu
Do podłączania adapterów z tyłu służy zaczep przyspawany do zderzaka rurowego -
pomocą czopu z zawleczką zabezpieczającą. Szop nie jest części dostawy nośnika RAPTOR Hydro, można go dokupić jako wyposażenie
dodatkowe.
Przyczepa jednoosiowa ANV-200: dyszel wkłada się między stopy zaczepu, czop zasuwa się od góry.
Wózek AV-650: do podłączenia wózka trzeba użyć czopu Z-02 nr zam. 121001 (konieczne dokupienie jako wyposażenie dodatkowe),
lub czopu z przyczepy jednoosiowej ANV-200. Stopę zaczepu wózka nasuwa się na dolną stopę zaczepu, czop zasuwa się od góry.
Czop musi być zawsze zabezpieczony zawleczką zabezpieczającą przed wypadnięciem!
Oryginalna instrukcja użytkowania silnika i czeskie tłumaczenie jest załączona do maszyny w torebce z częściami.
83
84
Wskazówki dotyczące uruchamiania silnika są szczegółowo opisane w instrukcji użytkowania silnika.
66
2
ze zbiornikiem silnika
OFF
.
3
=MAX . Ciepły silnik: przesunąć dźwignię do pozycji
1
i
84
.
22
i
23
3
i gaźnikiem jest połączony z pomocą zaworu trójdrożnego
83
użytkowania silnika!
To zapobiegnie ewentualnemu uszkodzeniu
na Rys. 7 na stronie 78 ) muszą być w pozycji wyłączone (nie
4
na Rys. 2 na stronie 76.
na Rys. 2 na stronie 76 . Adaptery podłącza się z
2
RAPTOR Hydro
2
=MIN .
