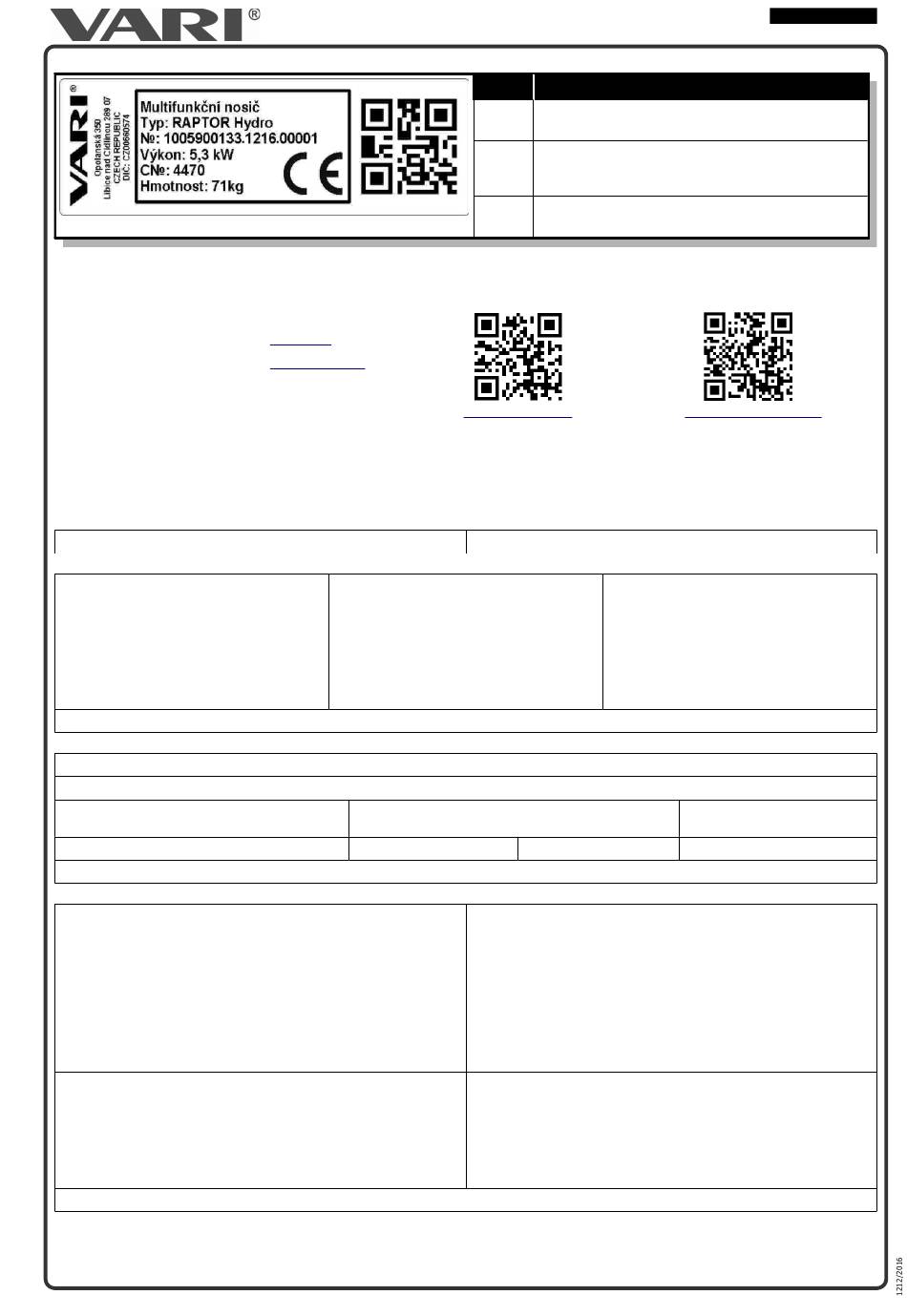

Tabelle 28: Typenschild – Beispiel

2.6 Kontakt zum Hersteller

VARI, a.s. Telefon: (+420) 325 607 111
Opolanská 350 E-Mail:
289 07 Libice nad Cidlinou
Tschechische Republik

2.7 Bildanhang

Der Anhang mit den Abbildungen ist für alle Sprachversionen gemeinsam. Sie finden ihn am Ende dieser Anleitung im Kapitel 5 auf Seite
76.
Abb. 1: Verpackung der Maschine
1) Oberes Chassis
2) Unteres Chassis mit der Stoßstange und der
Aufhängung
3) Träger des Lenkers mit integriertem Tank
4) Lenker
5) Arretiermutter der Höheneinstellung des Lenkers
6) Bolzen der Seiteneinstellung des Lenkers
7) Motor
8) Dreiweg-Kraftstoffventil
Abb. 2: Beschreibung der Maschine
Abb. 3: Höheneinstellung des Lenkers
Abb. 4: Seiteneinstellung des Lenkers
Abb. 5: Umschalten zwischen
motorischem Radantrieb
Abb. 6: Wahl der Radantriebsgeschwindigkeit
Abb. 7: Bedienelemente am Lenker
1) STOP:
Der Motor läuft nicht.
➢
Wird für das Abschalten des gestarteten Motors verwendet
➢
Abstellen der Maschine
➢
Auffüllen des Kraftstoffs
➢
Transport der Maschine
3) MAX:
Position „Hase"
Der Motor läuft mit maximaler Drehzahl.
➢
Arbeitsposition
➢
Kaltstart bei Motoren B&S
Abb. 8: Positionen des Hebels des Beschleunigers
40
vari@vari.cz
Web: http://www.vari.cz
9) Verschlusskappe des Tanks mit Entlüftung
10) Hydrostatisches Getriebe K46ED
11) Linkes Rad
12) Rechtes Rad
13) Kupplungshebel des Radantriebs
14) Kupplungshebel des Adapterantriebs
15) Sicherheitssperre
16) Hebel der Betriebsbremse
manuellem und Position ON – motorischer Antrieb
Vorwärts
Feld Beschreibung
Typenbezeichnung der Maschine:
Typ
RAPTOR Hydro
Eindeutige Serien-Identifikationsnummer:
№
1005900133.1216.00001
Nummer)
Auftrags-/Bestellnummer:
C№
4470
http://www.vari.cz
Ort für das Abstützen der Maschine
17) Hebel der Drehzahlregelung des Motors (Gas)
18) Hebel des Geschwindigkeitswählers
19) Skala und Pfeil
20) Bypass-Hebel OFF-ON
21) Vordere Halterung
22) Hintere Halterung
23) Riemenscheibe des Adapterantriebs
Neutral
2) MIN:
Position „Schildkröte"
Der Motor läuft im Leerlauf.
➢
Kurzzeitige Arbeitspause
RAPTOR Hydro
(Produkt.Zeitraum.laufende
http://katalognd.vari.cz
Position OFF – manueller Antrieb
Rückwärts
