Status des USB-Ports wird an der Vorderseite des Netzgeräts
angezeigt.
Zur Beschreibung des Netzgeräts mit Steuerbox, siehe
Betriebsanleitung des Werkzeugs.
Beschreibung der Anschlüsse, à „Pinbelegung serielle
Schnittstelle Netzgerät mit Steuerbox" auf Seite 58.

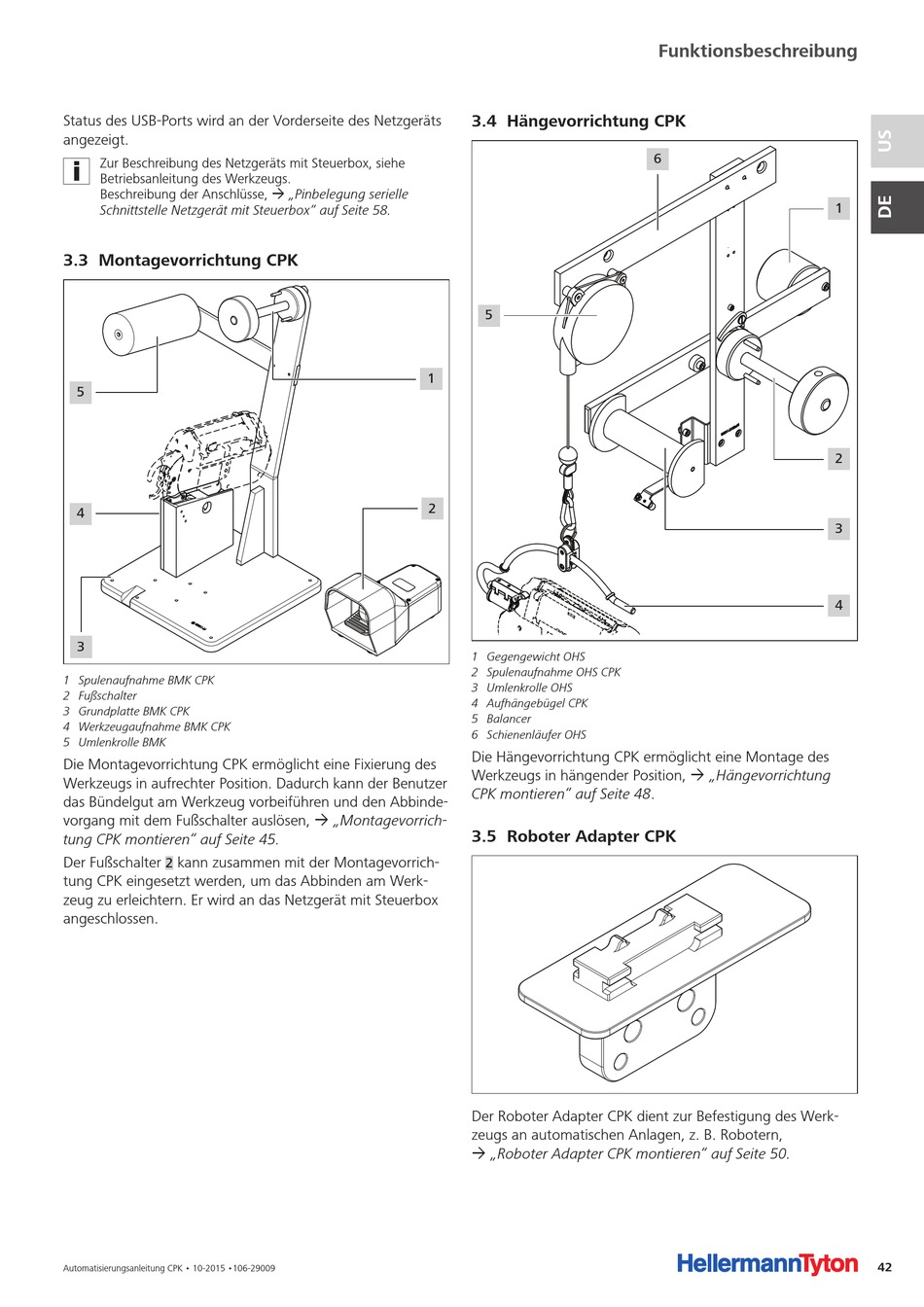

3 .3 Montagevorrichtung CPK
5
4
3
1 Spulenaufnahme BMK CPK
2 Fußschalter
3 Grundplatte BMK CPK
4 Werkzeugaufnahme BMK CPK
5 Umlenkrolle BMK
Die Montagevorrichtung CPK ermöglicht eine Fixierung des
Werkzeugs in aufrechter Position. Dadurch kann der Benutzer
das Bündelgut am Werkzeug vorbeiführen und den Abbinde-
vorgang mit dem Fußschalter auslösen, à „Montagevorrich-
tung CPK montieren" auf Seite 45.
Der Fußschalter
kann zusammen mit der Montagevorrich-
2
tung CPK eingesetzt werden, um das Abbinden am Werk-
zeug zu erleichtern. Er wird an das Netzgerät mit Steuerbox
angeschlossen.
Automatisierungsanleitung CPK • 10-2015 •106-29009
3 .4 Hängevorrichtung CPK
5
1
2
1 Gegengewicht OHS
2 Spulenaufnahme OHS CPK
3 Umlenkrolle OHS
4 Aufhängebügel CPK
5 Balancer
6 Schienenläufer OHS
Die Hängevorrichtung CPK ermöglicht eine Montage des
Werkzeugs in hängender Position, à „Hängevorrichtung
CPK montieren" auf Seite 48.
3 .5 Roboter Adapter CPK
Der Roboter Adapter CPK dient zur Befestigung des Werk-
zeugs an automatischen Anlagen, z. B. Robotern,
à „Roboter Adapter CPK montieren" auf Seite 50.
Funktionsbeschreibung
6
1
2
3
4
42
