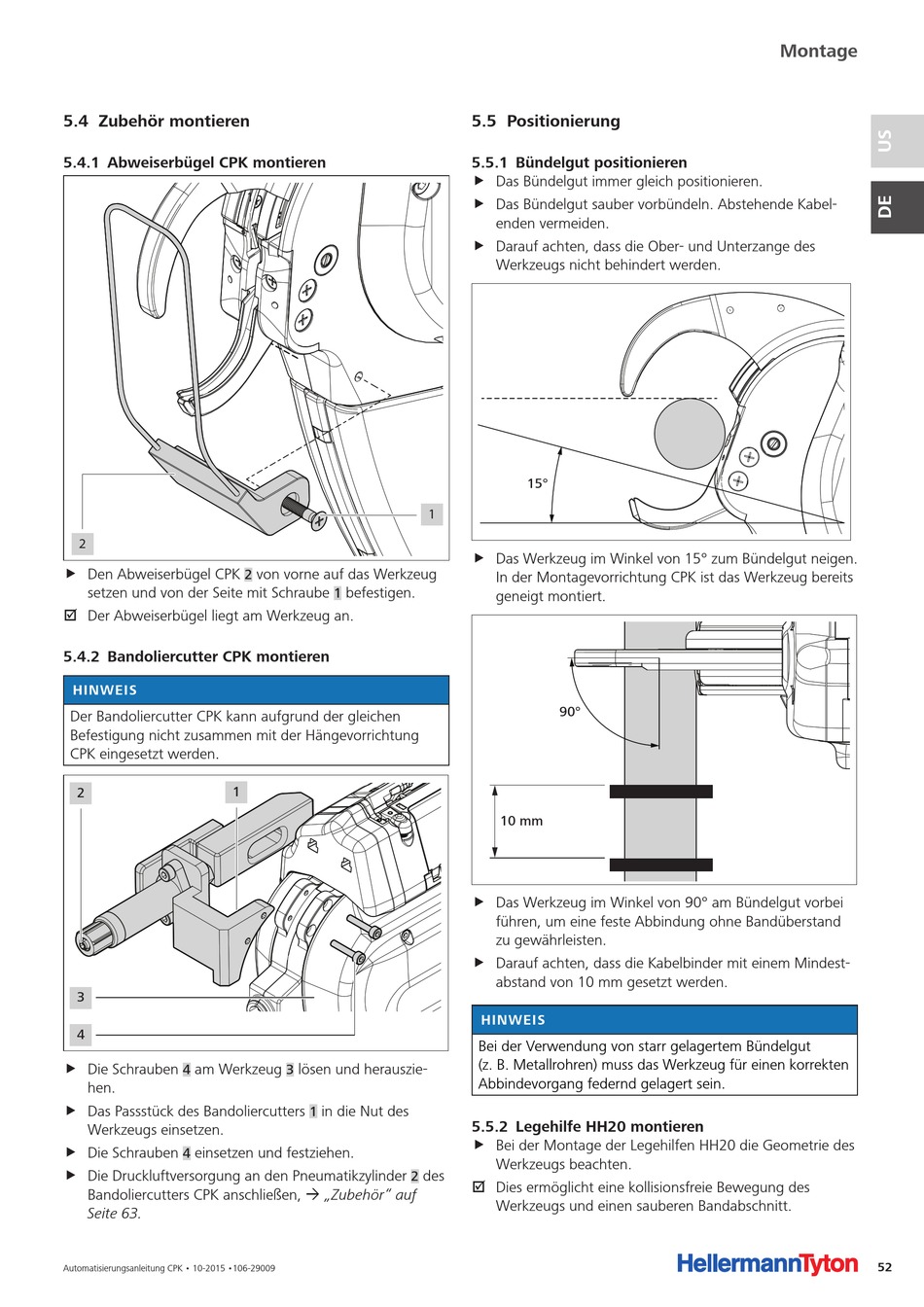

5 .4 Zubehör montieren
5 .4 .1 Abweiserbügel CPK montieren
2
f Den Abweiserbügel CPK
setzen und von der Seite mit Schraube
; Der Abweiserbügel liegt am Werkzeug an.

5 .4 .2 Bandoliercutter CPK montieren

HINWEIS
Der Bandoliercutter CPK kann aufgrund der gleichen
Befestigung nicht zusammen mit der Hängevorrichtung
CPK eingesetzt werden.
1
2
3
4
f Die Schrauben am Werkzeug
4
hen.
f Das Passstück des Bandoliercutters
Werkzeugs einsetzen.
f Die Schrauben
einsetzen und festziehen.
4
f Die Druckluftversorgung an den Pneumatikzylinder
Bandoliercutters CPK anschließen, à „Zubehör" auf
Seite 63.
Automatisierungsanleitung CPK • 10-2015 •106-29009
1
von vorne auf das Werkzeug
2
befestigen.
1
lösen und herauszie-
3
in die Nut des
1
2

5 .5 Positionierung

5 .5 .1 Bündelgut positionieren
f Das Bündelgut immer gleich positionieren.
f Das Bündelgut sauber vorbündeln. Abstehende Kabel-
enden vermeiden.
f Darauf achten, dass die Ober- und Unterzange des
Werkzeugs nicht behindert werden.
15°
1
f Das Werkzeug im Winkel von 15° zum Bündelgut neigen.
In der Montagevorrichtung CPK ist das Werkzeug bereits
geneigt montiert.
90°
10 mm
f Das Werkzeug im Winkel von 90° am Bündelgut vorbei
führen, um eine feste Abbindung ohne Bandüberstand
zu gewährleisten.
f Darauf achten, dass die Kabelbinder mit einem Mindest-
abstand von 10 mm gesetzt werden.
HINWEIS
Bei der Verwendung von starr gelagertem Bündelgut
(z. B. Metallrohren) muss das Werkzeug für einen korrekten
Abbindevorgang federnd gelagert sein.

5 .5 .2 Legehilfe HH20 montieren

f Bei der Montage der Legehilfen HH20 die Geometrie des
Werkzeugs beachten.
des
; Dies ermöglicht eine kollisionsfreie Bewegung des
Werkzeugs und einen sauberen Bandabschnitt.
Montage
