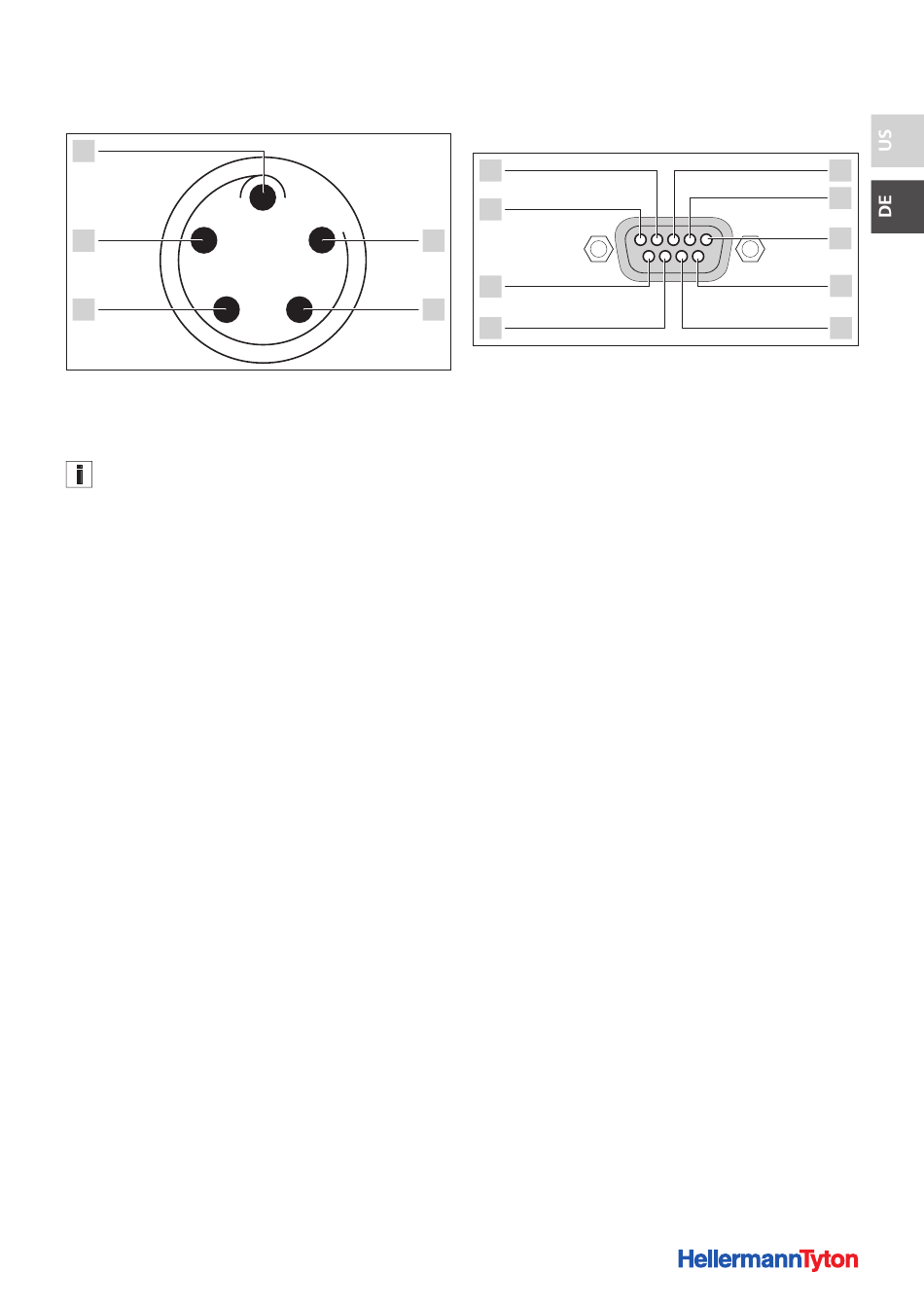

7 .2 .2 Pinbelegung Werkzeuganschluss
1
5
4
1 Data A: Signal RS 485-B
2 Nicht belegt
3 Nullspannung (0 V)
4 Spannung +25,2 V
5 Data B: Signal RS 485-A
Der rote Punkt oberhalb des Anschlusses für das Werkzeug
erleichtert die korrekte Positionierung des Steckers.
Automatisierungsanleitung CPK • 10-2015 •106-29009
7 .2 .3 Pinbelegung serielle Schnittstelle Netzgerät
mit Steuerbox
2
1
2
6
3
7
1 N.C.
2 RS-485+
3 RS-485-
4 N.C.
5 GND
6 N.C.
7 N.C.
8 N.C.
9 +24V (abgesichert 0,5A; zu- und abschaltbar)
