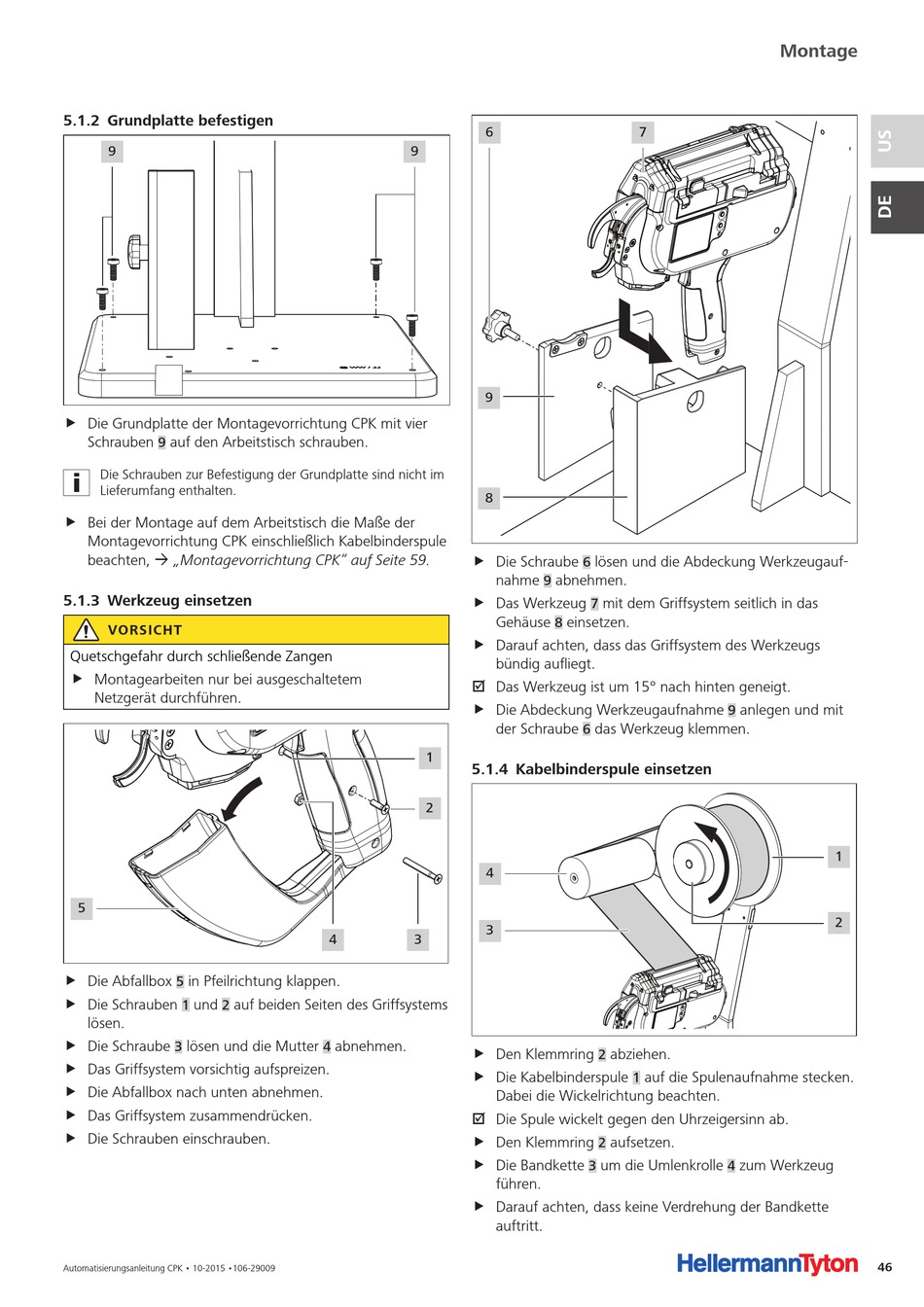

5 .1 .2 Grundplatte befestigen

9
f Die Grundplatte der Montagevorrichtung CPK mit vier
Schrauben auf den Arbeitstisch schrauben.
9
Die Schrauben zur Befestigung der Grundplatte sind nicht im
Lieferumfang enthalten.
f Bei der Montage auf dem Arbeitstisch die Maße der
Montagevorrichtung CPK einschließlich Kabelbinderspule
beachten, à „Montagevorrichtung CPK" auf Seite 59.

5 .1 .3 Werkzeug einsetzen

VORSICHT
Quetschgefahr durch schließende Zangen
f Montagearbeiten nur bei ausgeschaltetem
Netzgerät durchführen.
5
f Die Abfallbox in Pfeilrichtung klappen.
5
f Die Schrauben
und auf beiden Seiten des Griffsystems
1 2
lösen.
f Die Schraube
lösen und die Mutter
3
f Das Griffsystem vorsichtig aufspreizen.
f Die Abfallbox nach unten abnehmen.
f Das Griffsystem zusammendrücken.
f Die Schrauben einschrauben.
Automatisierungsanleitung CPK • 10-2015 •106-29009
6
9
9
8
f Die Schraube
nahme
f Das Werkzeug
Gehäuse
f Darauf achten, dass das Griffsystem des Werkzeugs
bündig aufliegt.
; Das Werkzeug ist um 15° nach hinten geneigt.
f Die Abdeckung Werkzeugaufnahme
der Schraube
1

5 .1 .4 Kabelbinderspule einsetzen

2
4
3
4 3
abnehmen.
4
f Den Klemmring
f Die Kabelbinderspule
Dabei die Wickelrichtung beachten.
; Die Spule wickelt gegen den Uhrzeigersinn ab.
f Den Klemmring
f Die Bandkette
führen.
f Darauf achten, dass keine Verdrehung der Bandkette
auftritt.
7
lösen und die Abdeckung Werkzeugauf-
6
abnehmen.
9
mit dem Griffsystem seitlich in das
7
einsetzen.
8
das Werkzeug klemmen.
6
abziehen.
2
auf die Spulenaufnahme stecken.
1
aufsetzen.
2
um die Umlenkrolle
3
Montage
anlegen und mit
9
1
2
zum Werkzeug
4
