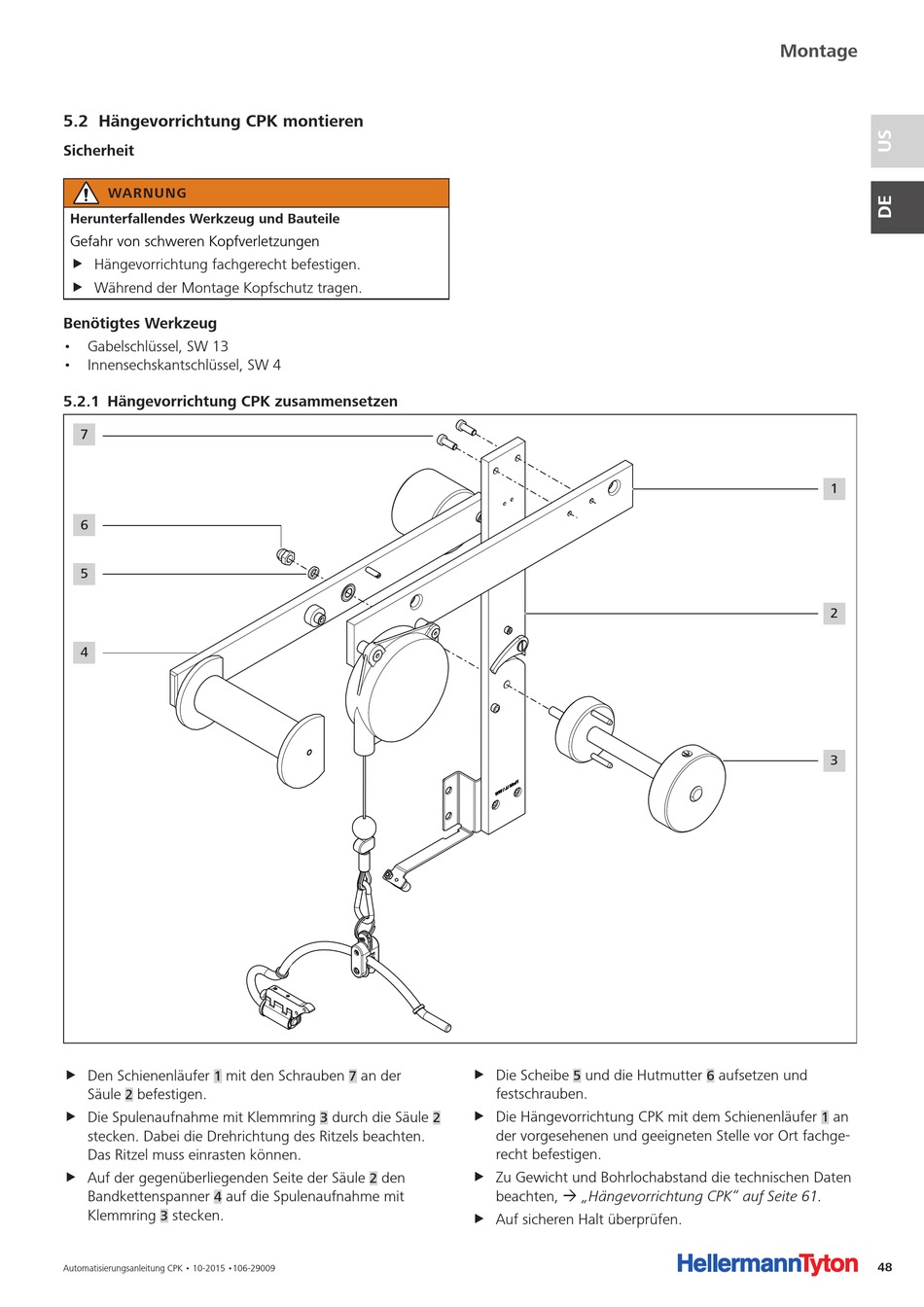

5 .2 Hängevorrichtung CPK montieren

Sicherheit

WARNUNG
Herunterfallendes Werkzeug und Bauteile
Gefahr von schweren Kopfverletzungen
f Hängevorrichtung fachgerecht befestigen.
f Während der Montage Kopfschutz tragen.
Benötigtes Werkzeug
• Gabelschlüssel, SW 13
• Innensechskantschlüssel, SW 4
5 .2 .1 Hängevorrichtung CPK zusammensetzen
7
6
5
4
f Den Schienenläufer
mit den Schrauben
1
Säule befestigen.
2
f Die Spulenaufnahme mit Klemmring
stecken. Dabei die Drehrichtung des Ritzels beachten.
Das Ritzel muss einrasten können.
f Auf der gegenüberliegenden Seite der Säule
Bandkettenspanner auf die Spulenaufnahme mit
4
Klemmring stecken.
3
Automatisierungsanleitung CPK • 10-2015 •106-29009
f Die Scheibe
an der
7
f Die Hängevorrichtung CPK mit dem Schienenläufer
durch die Säule
3 2
den f Zu Gewicht und Bohrlochabstand die technischen Daten
2
f Auf sicheren Halt überprüfen.
und die Hutmutter
5
festschrauben.
der vorgesehenen und geeigneten Stelle vor Ort fachge-
recht befestigen.
beachten, à „Hängevorrichtung CPK" auf Seite 61.
Montage
1
2
3
aufsetzen und
6
an
1
