2 .5 Grundsätzliche Gefahren beim Umgang mit
dem ATS3080 oder der Montagevorrichtung
beweglich 3080
2 .5 .1 Elektrizität und Druckluft
f Beim Arbeiten stets eine Schutzbrille und geeignete
Schutzausrüstung tragen.
f Vor Montagearbeiten, Reinigung und Wartung das
ATS3080, das Netzgerät 3080 und die
Montagevorrichtung beweglich 3080 drucklos und
spannungsfrei schalten.

2 .5 .2 Sauberkeit am Arbeitsplatz

Ordnung, gute Beleuchtung und Sauberkeit am
Arbeitsplatz erleichtern das Arbeiten, minimieren die
Gefahren und das Verletzungsrisiko.
Folgende Grundsätze zur Ordnung und Sauberkeit am
Arbeitsplatz einhalten:
f Nicht mehr benötigtes Werkzeug wegräumen.
f Stolperstellen vermeiden (z. B. Abfälle sofort in dafür
vorgesehene Behälter werfen).
f Verunreinigungen durch Fette, Öle und andere
Flüssigkeiten sofort beseitigen.
f Verunreinigungen auf dem Anzeigefeld des ATS3080
vermeiden.
2 .5 .3 Ersatzteile und Zubehör
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Wenn Teile ersetzt werden, deren Funktion anschließend
überprüfen.
• Ausschließlich Zubehör verwenden, das von
HellermannTyton freigegeben ist. Der Einsatz von
Zubehör kann die Arbeit mit dem ATS3080 oder der
Montagevorrichtung beweglich 3080 verändern.
Montageanleitung Montagevorrichtung beweglich 3080 • 03-2017 • v02 • 102-01009

3 Funktionsbeschreibung

ATS3080 und Netzgerät 3080 sind nicht Bestandteil des
Lieferumfangs. Zur Beschreibung des ATS3080 und des
Netzgeräts 3080, siehe Betriebsanleitung des ATS3080.

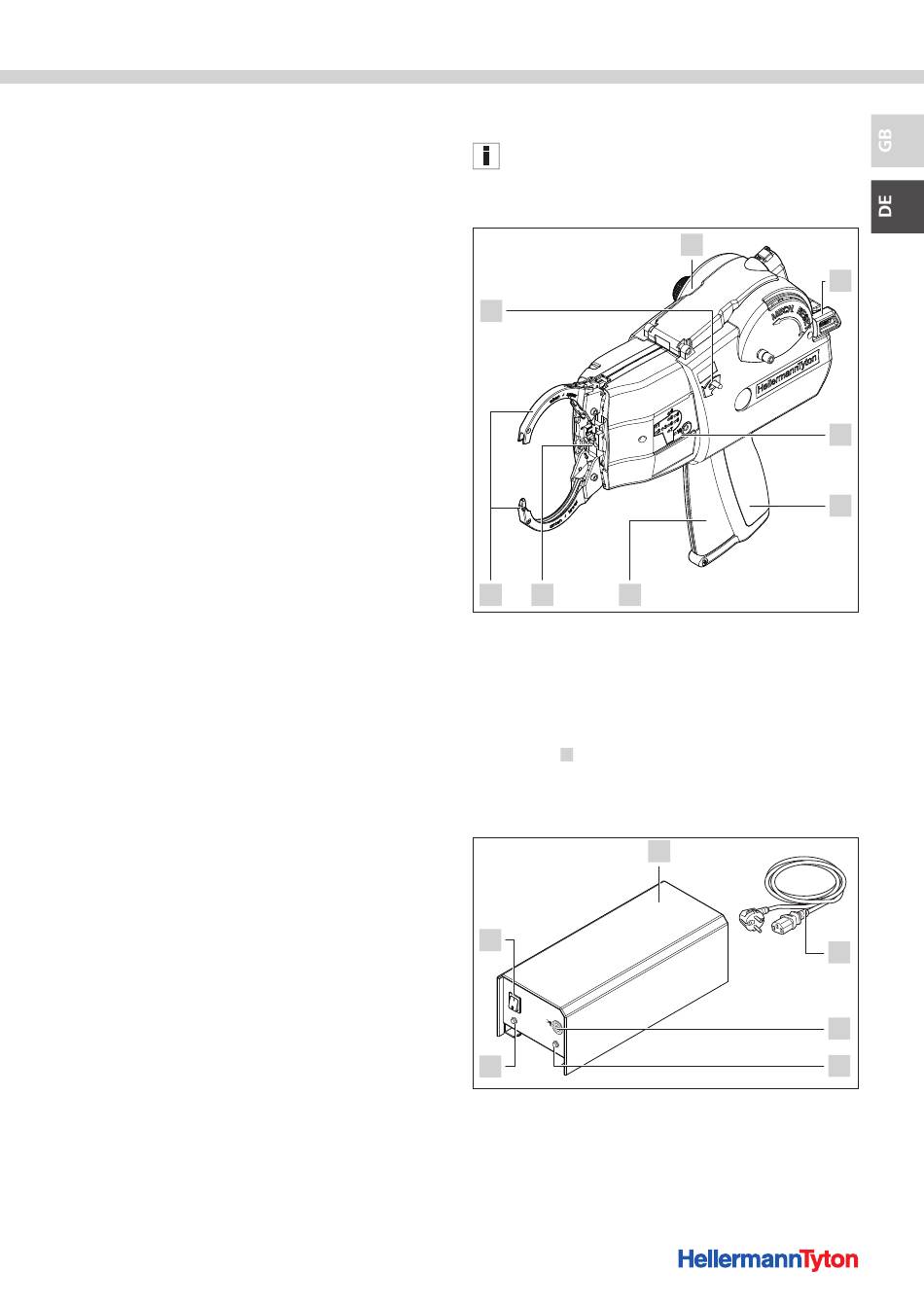

3 .1 ATS3080

8
7 6 5
1 ATS3080
2 Reset-Hebel
3 Anzeigefeld (Display)
4 Handgriff
5 Auslösehebel
6 Stirnkappe mit Kopfsensor
7 Ober- und Unterzange
8 Zangenöffnungshebel
Das ATS3080 umschlauft das eingelegte
1
Verschlussband um das angelegte Bündelgut, spannt es
und schneidet es ab. Das Abbinden ist abfallfrei.
3 .2 Netzgerät 3080
6
P ow
er
S ig
na
l
5
1 Gehäuse
2 Netzkabel (Anschluss und Sicherung auf der Gehäuserückseite)
3 Anschluss für Verbindung mit ATS3080 oder den Steuerboxen
4 LED-Signalleuchte Betriebsspannung
5 LED-Signalleuchte Netzgerät 3080 eingeschaltet
6 Hauptschalter
Das Netzgerät 3080 versorgt das ATS3080 mit Strom.
Funktionsbeschreibung
1
1
2
3
4
2
3
4
24
