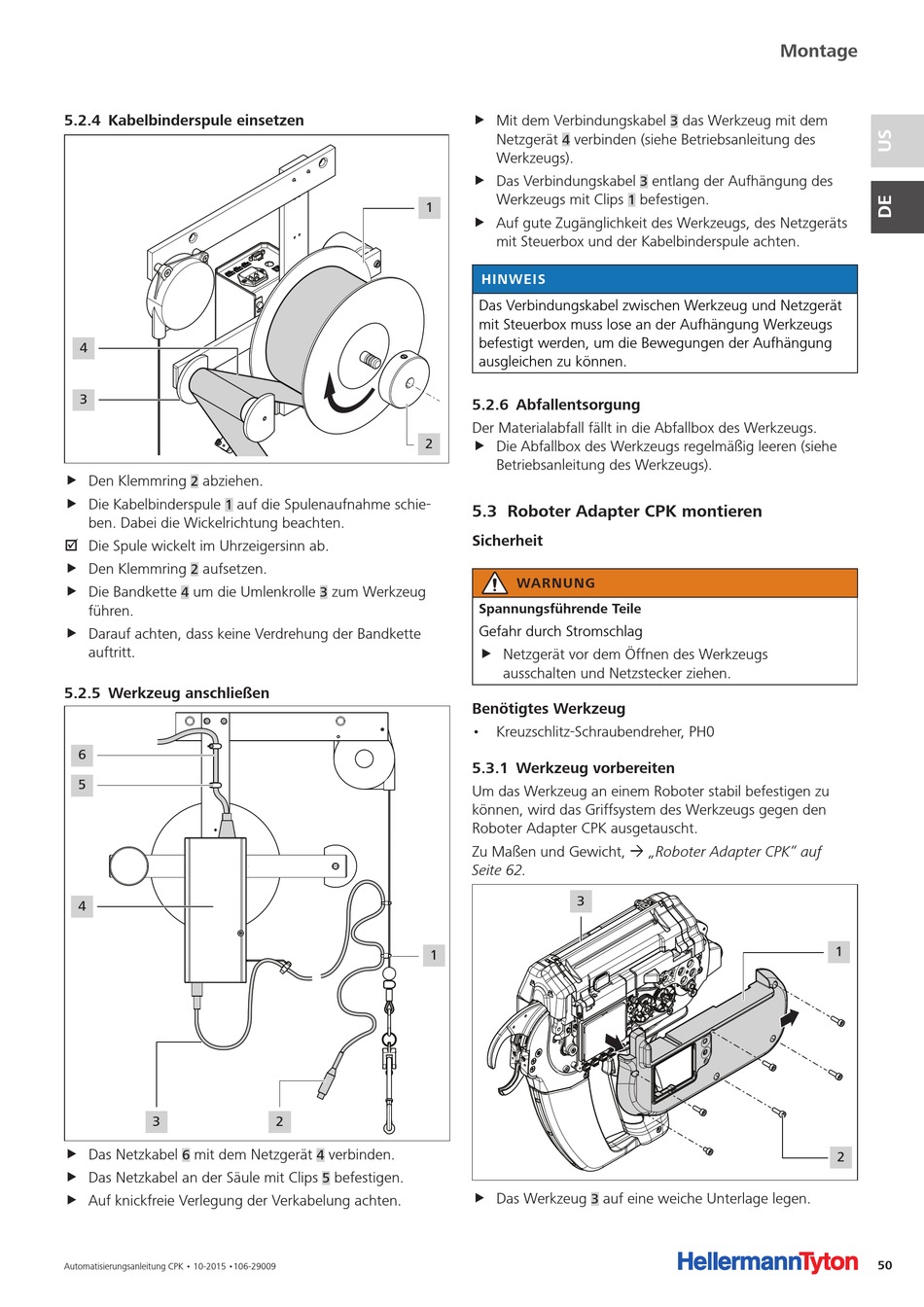

5 .2 .4 Kabelbinderspule einsetzen

4
3
f Den Klemmring abziehen.
2
f Die Kabelbinderspule
auf die Spulenaufnahme schie-
1
ben. Dabei die Wickelrichtung beachten.
; Die Spule wickelt im Uhrzeigersinn ab.
f Den Klemmring aufsetzen.
2
f Die Bandkette um die Umlenkrolle
4
führen.
f Darauf achten, dass keine Verdrehung der Bandkette
auftritt.
5 .2 .5 Werkzeug anschließen
6
5
4
3
f Das Netzkabel mit dem Netzgerät
6
f Das Netzkabel an der Säule mit Clips
f Auf knickfreie Verlegung der Verkabelung achten.
Automatisierungsanleitung CPK • 10-2015 •106-29009
1
2
zum Werkzeug
3
1
2
verbinden.
4
befestigen.
5
f Mit dem Verbindungskabel
Netzgerät verbinden (siehe Betriebsanleitung des
4
Werkzeugs).
f Das Verbindungskabel
3
Werkzeugs mit Clips befestigen.
1
f Auf gute Zugänglichkeit des Werkzeugs, des Netzgeräts
mit Steuerbox und der Kabelbinderspule achten.
HINWEIS
Das Verbindungskabel zwischen Werkzeug und Netzgerät
mit Steuerbox muss lose an der Aufhängung Werkzeugs
befestigt werden, um die Bewegungen der Aufhängung
ausgleichen zu können.

5 .2 .6 Abfallentsorgung

Der Materialabfall fällt in die Abfallbox des Werkzeugs.
f Die Abfallbox des Werkzeugs regelmäßig leeren (siehe
Betriebsanleitung des Werkzeugs).

5 .3 Roboter Adapter CPK montieren

Sicherheit
WARNUNG
Spannungsführende Teile
Gefahr durch Stromschlag
f Netzgerät vor dem Öffnen des Werkzeugs
ausschalten und Netzstecker ziehen.
Benötigtes Werkzeug
• Kreuzschlitz-Schraubendreher, PH0

5 .3 .1 Werkzeug vorbereiten

Um das Werkzeug an einem Roboter stabil befestigen zu
können, wird das Griffsystem des Werkzeugs gegen den
Roboter Adapter CPK ausgetauscht.
Zu Maßen und Gewicht, à „Roboter Adapter CPK" auf
Seite 62.
3
f Das Werkzeug auf eine weiche Unterlage legen.
3
Montage
das Werkzeug mit dem
3
entlang der Aufhängung des
1
2
