So rufen Sie ein
•
Drücken Sie auf dem Bedienfeld die Taste Ergebnis. Die
Ergebnis
Bildschirmseite Worksheet (Ergebnis) wird angezeigt, siehe unten:

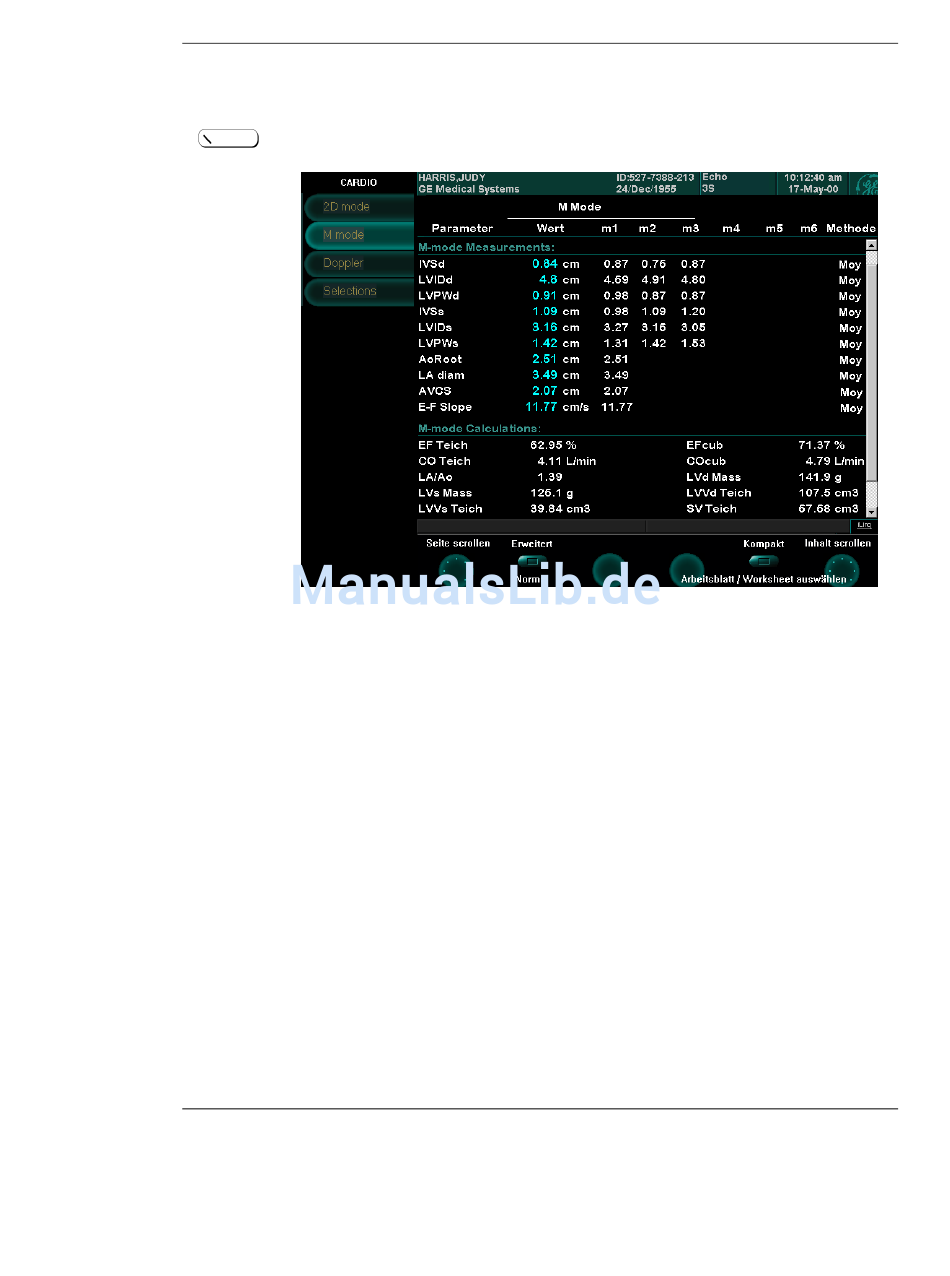

Abbildung 6-12: Der Bildschirm Worksheet (Ergebnis)
Auf der linken Seite des Bildschirms wird im Clipboard-Bereich die Liste
modusspezifischer Seiten für das Worksheet angezeigt. Die angezeigte
Seite ist hervorgehoben.
Im Hauptteil des Bildschirms werden die Parameter und ihre aktuellen
Werte angezeigt. In der Spalte Parameter werden die Parameter
angezeigt, die den durchgeführten Messungen zugewiesen wurden.
Das Ergebnis der Messung, das nach dem in der Spalte Methode
angezeigten Verfahren berechnet wurde, wird in der Spalte Wert
angezeigt. Die Messwerte für jeden Parameter werden rechts neben
der Spalte Wert angezeigt. Für jeden Parameter können bis zu sechs
Werte aufgeführt werden.
Auf der rechten Seite des Bildschirms wird in der Spalte Methode
das Berechnungsverfahrenangezeigt. (Das Berechnungsverfahren
kann geändert werden, wie weiter unten noch erläutert wird.)
Vivid 3 Pro/Vivid 3 Expert Benutzerhandbuch
2300163-108 Rev. 0
Kardiale Messungen und Analysen
:
Worksheet auf
6-49
