Durchführen von Messungen Durchführen von Messungen
Durchführen von Messungen Durchführen von Messungen
In diesem Abschnitt werden die Werkzeuge und Verfahren
zur Durchführunggenerischer Messungen in den verschiedenen
Betriebsarten beschrieben.

2D-Mode

2D-Mode 2D-Mode 2D-Mode
An 2D-Mode-Bildern können folgende Messungen vorgenommen werden:
• Längenmessungen, Seite 6-5.
• Flächenmessungen, Seite 6-7.
• Volumenmessungen, Seite 6-10.
• Herzfrequenzmessungen (HR-Messungen), Seite 6-13.
Längenmessungen Längenmessungen
Längenmessungen Längenmessungen
Längenmessungen ermöglichen dem Anwender das Messen des
Abstands zwischen zwei festgelegten Punkten auf einem Bild unter
Verwendung des 2D-Messkreuzes, wie im folgenden Beispiel gezeigt
wird:

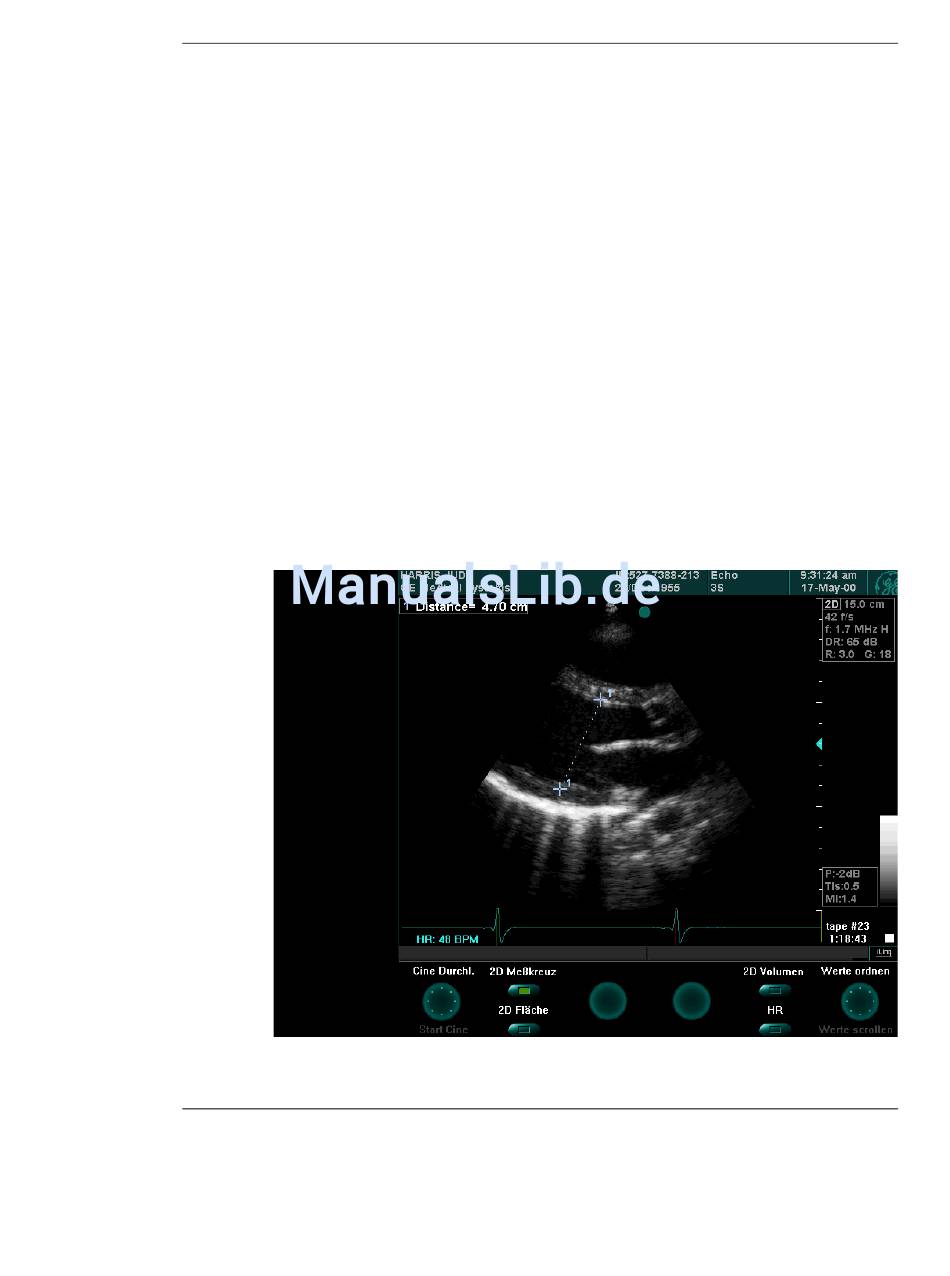

Abbildung 6-2: Längenmessungen
Vivid 3 Pro/Vivid 3 Expert Benutzerhandbuch
2300163-108 Rev. 0
Kardiale Messungen und Analysen
6-5
