Kardiale Messungen und Analysen
Nachfolgend ein Beispiel für eine Anzeige mit Messungen:

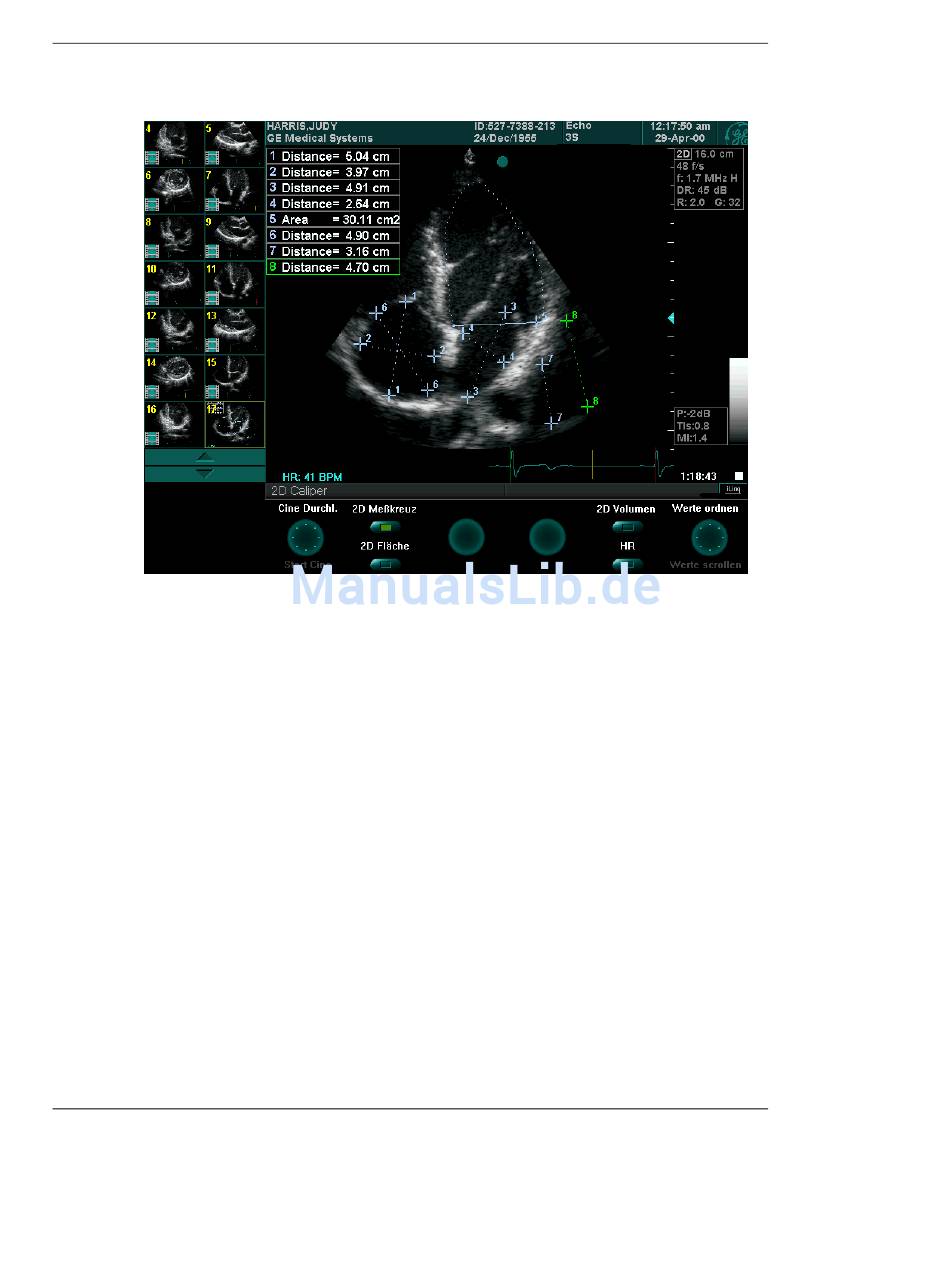

Abbildung 6-1: Messungen auf einem Bild
•
Nach der Durchführung einer Messungwerden die Ergebnisse
in einer Ergebnistabelle in der linken oberen Ecke des Bildschirms
angezeigt.
•
Jeder Messung und den zugehörigen Anfangs- und Endpunkten
wird auf dem Bild eine Nummer zugeordnet, die der Reihenfolge
entspricht, in der die Messungen durchgeführt wurden. Anhand
dieser Nummer können die in der Ergebnistabelle links oben auf
dem Bildschirm angezeigten Werte den einzelnen Messungen
zugeordnet werden.
•
Auf dem Bildschirm können maximal acht gleiche oder
unterschiedliche Messungen gleichzeitig angezeigt werden.
•
Die Messungen werden in der Reihenfolge ihrer Durchführung
hinzugefügt und aufgelistet. Die letzte Messung wird hervorgehoben.
•
Durch die Softtastensymbole wird angegeben, welche
Messwerkzeuge verfügbar sind.
