Betriebsarten
Aufrufen des M-Mode
Aufrufen des M-Mode
Aufrufen des M-Mode
Aufrufen des M-Mode
Der M-Mode wird aus dem 2D-Mode aufgerufen. Er zeigt die
Bewegung eines ausgewählten Teils des 2D-Bildes, während die
Untersuchung läuft.
Wichtig: M-Mode-Bilder können nur generiert werden, wenn die Untersuchung
im 2D-Mode durchgeführt wird. Informationen zum Generieren von M-Mode-
Anzeigen von Standbildern oder von aus dem Bildspeicher abgerufenen Bildern
sind im Abschnitt Anatomischer M-Mode-Betrieb auf Seite 3-43 zu finden.
So führen Sie eine Untersuchung im M-Mode durch:
1. Beginnen Sie eine Untersuchung im 2D-Mode.
M
2. Drücken Sie auf dem Bedienfeld die Taste M.
ODER
Drücken Sie auf dem Bedienfeld die Option Cursor.
Cursor
Der M-Cursor wird als gepunktete Linie auf dem Bild dargestellt,
wie unten abgebildet:

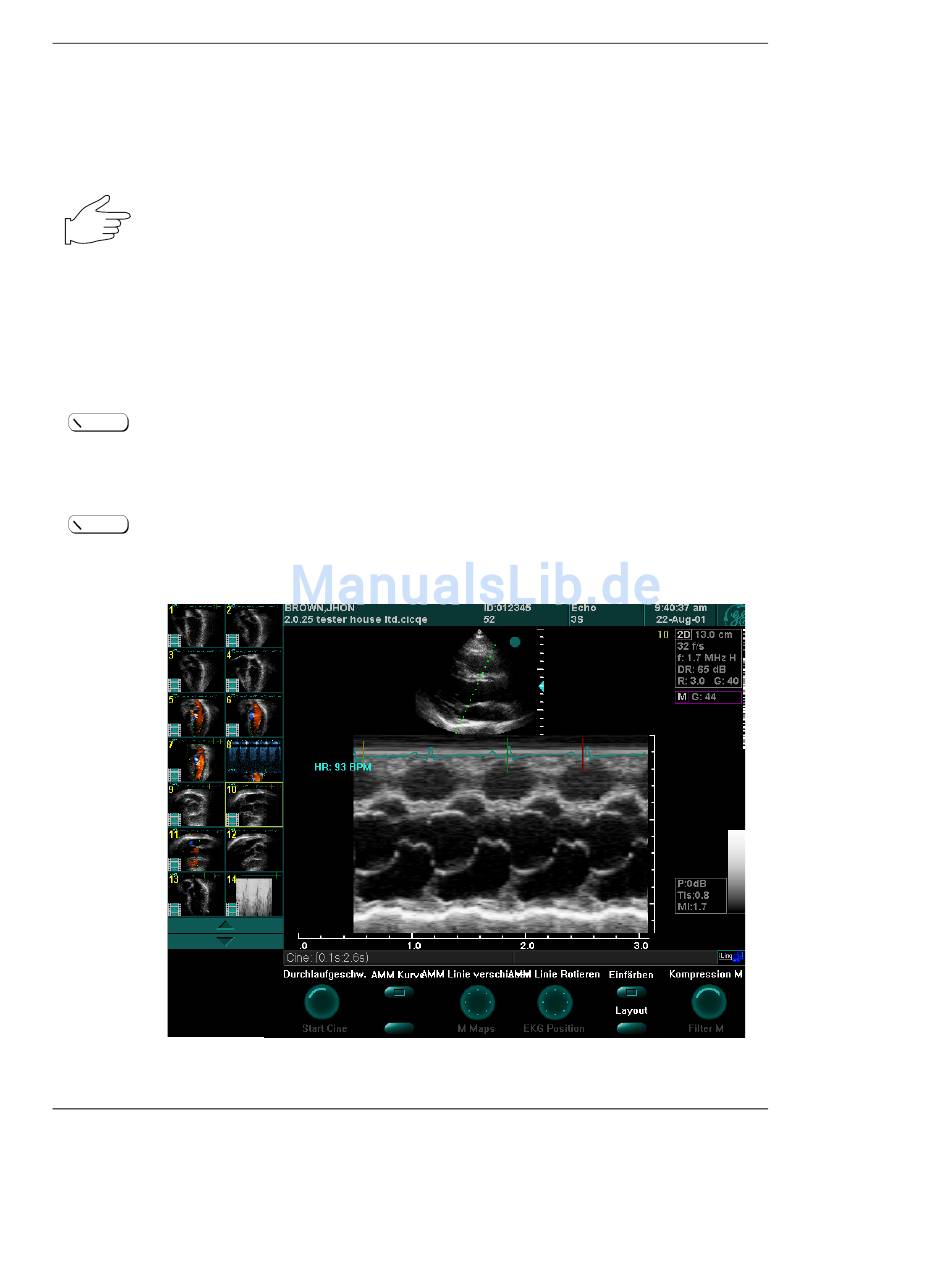

Abbildung 3-7: M-Cursor
3-32
Vivid 3 Pro/Vivid 3 Expert Benutzerhandbuch
2300163-108 Rev. 0
