IEC (Ex):
— Siehe detaillierte Klassifikationen ATEX
INTRINSIC SAFETY/CINA
— NEPSI approval
FLAMEPROOF/CINA
— NEPSI approval
GOST (Russland), GOST (Kasachstan), Inmetro (Brasilien)
— auf Grundlage von ATEX.
Warnung. Explosionsgeschützte Messumformer dürfen nur durch
den Hersteller instand gesetzt werden oder müssen nach der
Reparatur von einem anerkannten Sachverständigen abgenommen
werden. Beachten Sie vor, während und nach Reparaturarbeiten
die einschlägigen Sicherheitsvorschriften und treffen Sie die
entsprechenden Sicherheitsmaßnahmen.
3.4 Einhaltung der Druckgeräterichtlinie (97/23/CE)
3.4.1 Geräte mit PS >200 bar
Geräte mit einem zulässigen Druck von PS > 200 bar wurden
einer Konformitätsprüfung unterzogen. Das Typenschild enthält
die folgenden Angaben:
ABB S.p.A.
Made in Italy
Best.-Nr.
DF-H
NL-Nr
Membr./Füll.Messwerk
Flansch/Ansch.-Dicht.
H Membr./Füll.
L Membr./Füll.
Hilfsenergie
TS
max. Arbeitsdr.
LRL/URL
min/max Spanne
Bedientasten unter dem Schild

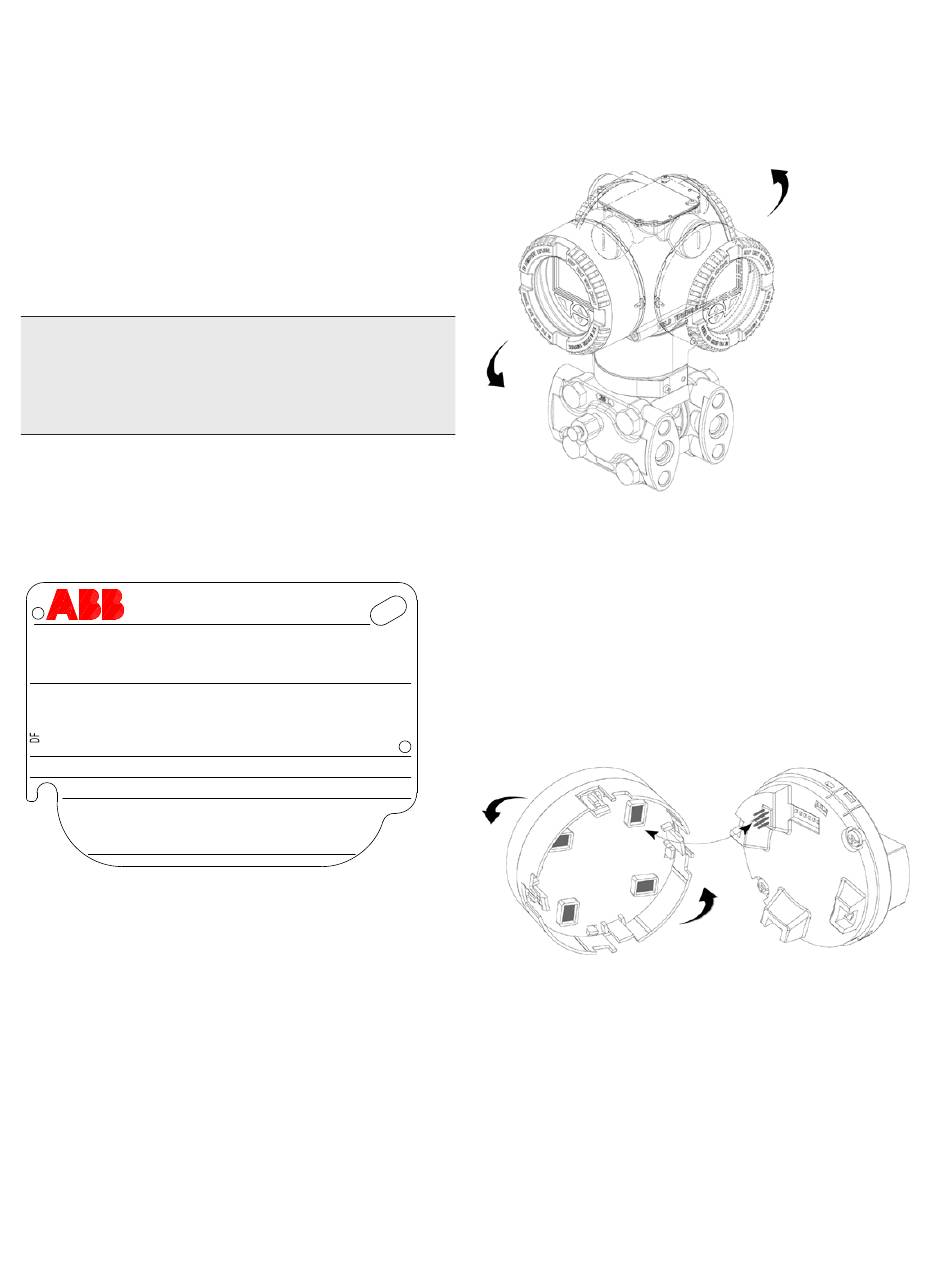

Abb. 2: Typenschild
3.4.2 Geräte mit PS ≤200 bar
Geräte mit zulässigen Drücken PS ≤ 200 bar fallen unter Artikel
3, Absatz (3). Diese Geräte wurden keiner Konformitätsprüfung
unterzogen. Diese Instrumente wurden gemäß SEP (Sound
Engineering Practices) konstruiert und gefertigt.
52 SOI/266-XC Rev. D | Druckmessumformer der Reihe 2600T Modelle 266
Ex ia IIC T4-T6
Ex d IIC T6
Serien\Nummer
DF-L
HW Rev. Bj:
PED:
Ausgang
PS
3.5 Drehbares Gehäuse
Um den Zugriff im Feld zur Verdrahtung bzw. die Lesbarkeit des
optional erhältlichen LCD-Anzeigers zu verbessern, kann das
Messumformergehäuse um 360° gedreht werden. Ein Anschlag
verhindert, dass das Gehäuse zu weit gedreht wird.
Abb. 3: Drehbares Gehäuse

3.6 Drehen der integrierten LCD-Anzeige

Ist eine integrierte LCD-Anzeige vorhanden, kann die Anzeige in
vier, jeweils um 90° im oder gegen den Uhrzeigersinn gedrehten
Positionen angebracht werden.
Um die LCD-Anzeige zu drehen, einfach den Deckel mit
Schauglas öffnen (spezielle Vorschriften für
explosionsgefährdete Bereiche beachten) und das
Anzeigengehäuse vom Elektronikmodul abziehen. Den
Anschluss der LCD-Anzeige entsprechend der neuen
Ausrichtung positionieren. Die LCD-Anzeige wieder auf das
Elektronikmodul aufstecken. Dabei darauf achten, dass die 4
Kunststofffixierungen richtig angeordnet sind.
Abb. 4: LCD
