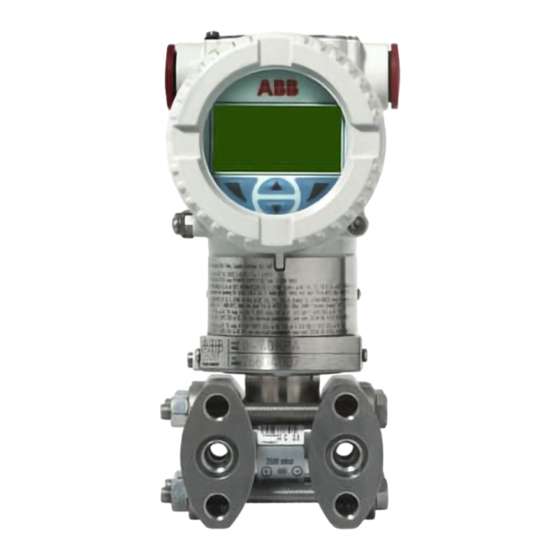

ABB 2600T Serie Datenblatt
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Messumformer
  5. 2600T Serie
  6. Datenblatt

ABB 2600T Serie Datenblatt

Vorschau ausblenden Andere Handbücher für 2600T Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Datenblatt SS/261GC/AC-DE Rev. 07
Modelle 261GC/GG/GJ/GM/GN Überdruck
Modelle 261AC/AG/AJ/AM/AN Absolutdruck
Druck-Messumformer der Reihe 2600T
Technische Lösungen für alle Anwendungen
Measurement made easy
Mit direkt angebautem Druckfühler
Grundgenauigkeit
— ± 0,1 %
Messspannengrenzen
— 0,3 ... 60000 kPa; 1,2 in H2O bis 8700 psi
— 0,3 ... 10000 kPa abs; 2,25 mmHg bis 1450 psia
Bewährte Sensortechnologie gepaart mit modernster
Digitaltechnik
— Großes Turndown-Verhältnis von bis zu 20:1
Gehäuse aus nichtrostendem Stahl
— Optimiert für raue Umgebungsbedingungen
— Extrem robust
Change from one to two columns
Flexible Konfigurationsmöglichkeiten
— Lokal über Einstelltaste für Messbereichsanfang und
Messbereichsende
— Lokale Konfiguration über Tasten am LCD-Anzeiger
— Über Handheld-Terminal oder über eine PC-Bedienoberfläche
Große Auswahl an Varianten, Optionen und
Füllflüssigkeiten
— Hohe Flexibilität für hygienische Anwendungen oder beim
Einsatz mit hohen Temperaturen
Einhaltung der Druckgeräterichtlinie, PED Kategorie III
