Montage und Installation
5.7
Schaltpläne
Verwendete Abkürzungen:
+24 V
Betriebsspannung
GND
Ground (Masse)
PTP
Peer-to-Peer-Verbindung

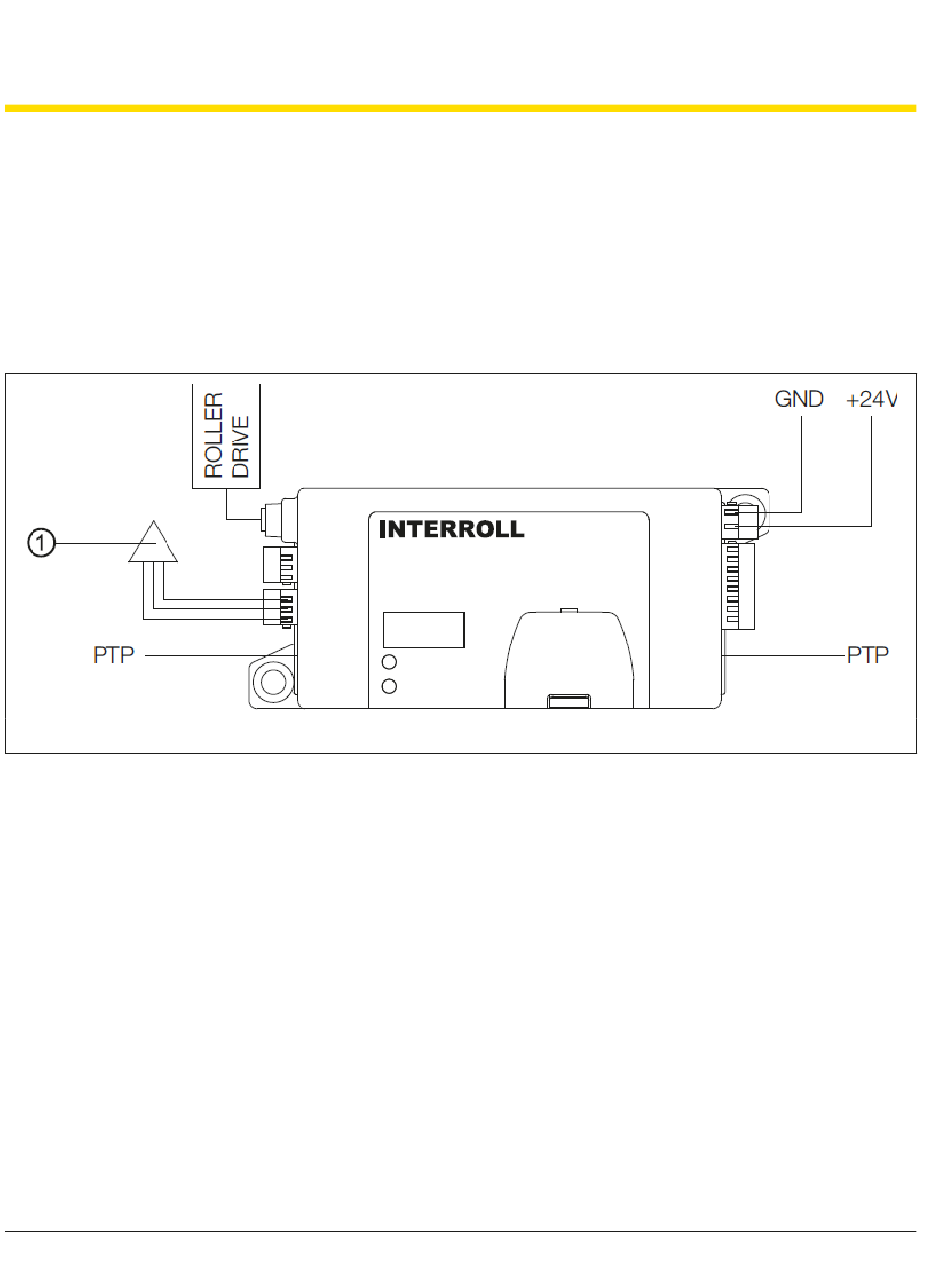

ZoneControl innerhalb der Förderstrecke
1 Zonensensor
Diese ZoneControl kann sich an einer beliebigen Stelle zwischen Start- und Endzone befinden. Diese Beschaltung
ermöglicht staudruckloses Fördern ohne Zusatzfunktionen.
Über die Peer-to-Peer-Anschlüsse ist die ZoneControl mit den benachbarten ZoneControl verbunden. Der Zonensensor
wird über den Sensoranschluss mit Betriebsspannung versorgt.
34 von 54
Version 2.0 (04/2019) Online
Original-Betriebsanleitung
