Inbetriebnahme und Betrieb
6.3

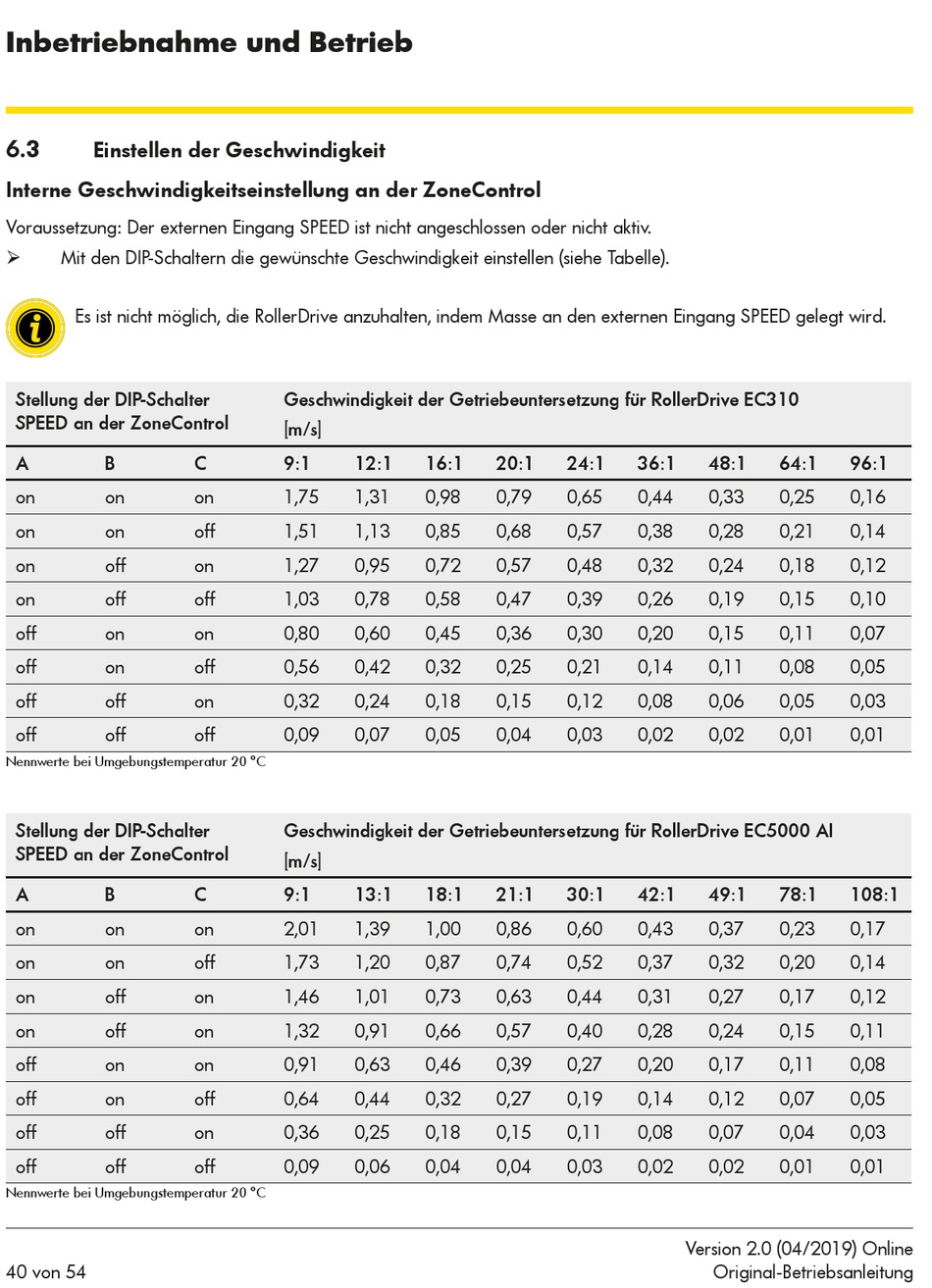

Einstellen der Geschwindigkeit

Interne Geschwindigkeitseinstellung an der ZoneControl

Voraussetzung: Der externen Eingang SPEED ist nicht angeschlossen oder nicht aktiv.
Mit den DIP-Schaltern die gewünschte Geschwindigkeit einstellen (siehe Tabelle).
¾
Es ist nicht möglich, die RollerDrive anzuhalten, indem Masse an den externen Eingang SPEED gelegt wird.
Stellung der DIP-Schalter
SPEED an der ZoneControl
A B
on on
on on
on off
on off
off on
off on
off off
off off
Nennwerte bei Umgebungstemperatur 20 °C
Stellung der DIP-Schalter
SPEED an der ZoneControl
A B
on on
on on
on off
on off
off on
off on
off off
off off
Nennwerte bei Umgebungstemperatur 20 °C
40 von 54
Geschwindigkeit der Getriebeuntersetzung für RollerDrive EC310
[m/s]
C 9:1 12:1
on 1,75 1,31
off 1,51 1,13
on 1,27 0,95
off 1,03 0,78
on 0,80 0,60
off 0,56 0,42
on 0,32 0,24
off 0,09 0,07
Geschwindigkeit der Getriebeuntersetzung für RollerDrive EC5000 AI
[m/s]
C 9:1 13:1
on 2,01 1,39
off 1,73 1,20
on 1,46 1,01
on 1,32 0,91
on 0,91 0,63
off 0,64 0,44
on 0,36 0,25
off 0,09 0,06
16:1 20:1 24:1
0,98 0,79 0,65
0,85 0,68 0,57
0,72 0,57 0,48
0,58 0,47 0,39
0,45 0,36 0,30
0,32 0,25 0,21
0,18 0,15 0,12
0,05 0,04 0,03
18:1 21:1 30:1
1,00 0,86 0,60
0,87 0,74 0,52
0,73 0,63 0,44
0,66 0,57 0,40
0,46 0,39 0,27
0,32 0,27 0,19
0,18 0,15 0,11
0,04 0,04 0,03
36:1 48:1 64:1
0,44 0,33 0,25
0,38 0,28 0,21
0,32 0,24 0,18
0,26 0,19 0,15
0,20 0,15 0,11
0,14 0,11 0,08
0,08 0,06 0,05
0,02 0,02 0,01
42:1 49:1 78:1
0,43 0,37 0,23
0,37 0,32 0,20
0,31 0,27 0,17
0,28 0,24 0,15
0,20 0,17 0,11
0,14 0,12 0,07
0,08 0,07 0,04
0,02 0,02 0,01
Version 2.0 (04/2019) Online
Original-Betriebsanleitung
96:1
0,16
0,14
0,12
0,10
0,07
0,05
0,03
0,01
108:1
0,17
0,14
0,12
0,11
0,08
0,05
0,03
0,01
