Montage und Installation
5

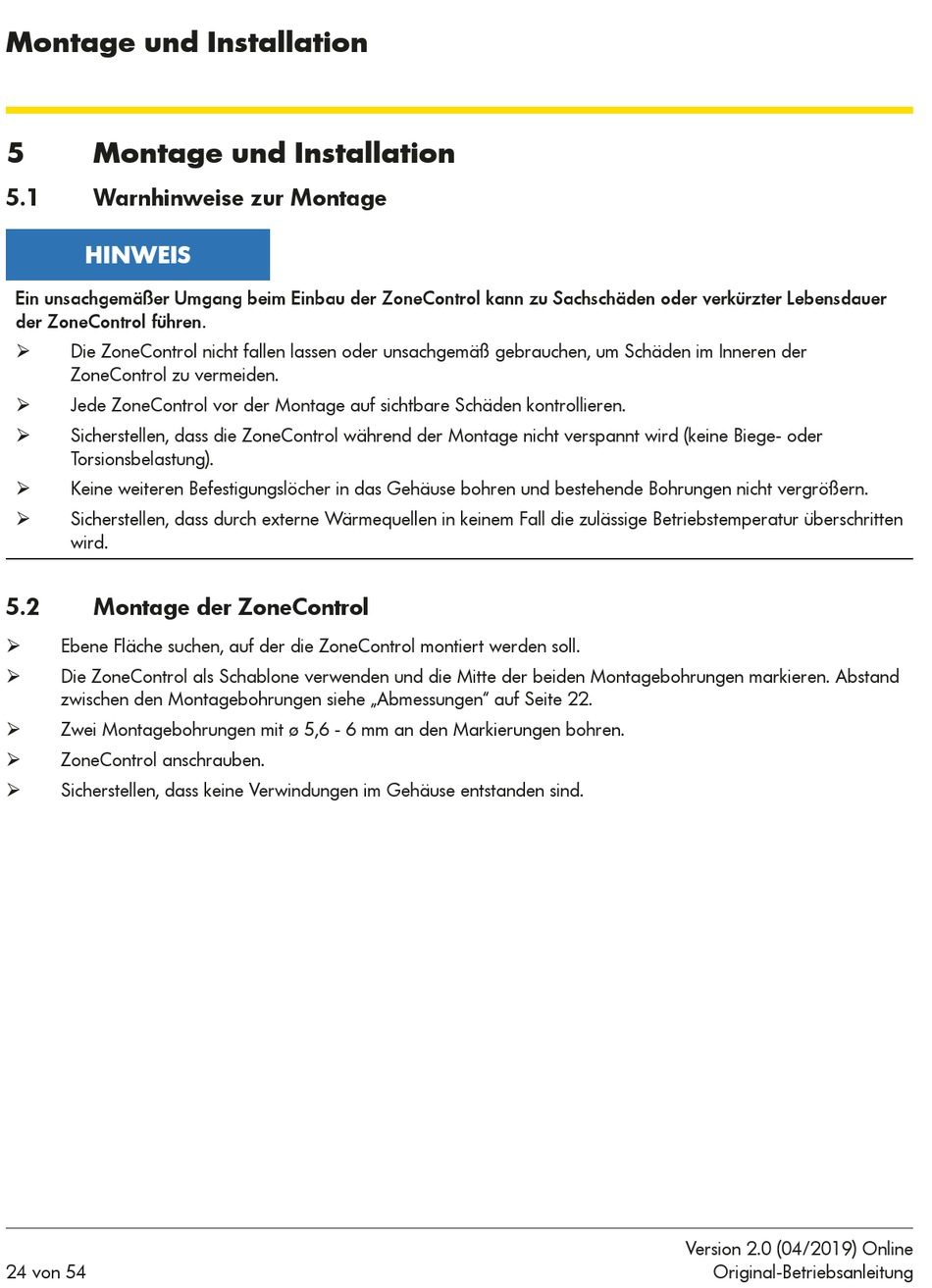

Montage und Installation
5.1
Warnhinweise zur Montage
HINWEIS
Ein unsachgemäßer Umgang beim Einbau der ZoneControl kann zu Sachschäden oder verkürzter Lebensdauer
der ZoneControl führen.
Die ZoneControl nicht fallen lassen oder unsachgemäß gebrauchen, um Schäden im Inneren der
¾
ZoneControl zu vermeiden.
Jede ZoneControl vor der Montage auf sichtbare Schäden kontrollieren.
¾
Sicherstellen, dass die ZoneControl während der Montage nicht verspannt wird (keine Biege- oder
¾
Torsionsbelastung).
Keine weiteren Befestigungslöcher in das Gehäuse bohren und bestehende Bohrungen nicht vergrößern.
¾
Sicherstellen, dass durch externe Wärmequellen in keinem Fall die zulässige Betriebstemperatur überschritten
¾
wird.
5.2
Montage der ZoneControl
Ebene Fläche suchen, auf der die ZoneControl montiert werden soll.
¾
Die ZoneControl als Schablone verwenden und die Mitte der beiden Montagebohrungen markieren. Abstand
¾
zwischen den Montagebohrungen siehe „Abmessungen" auf Seite 22.
Zwei Montagebohrungen mit ø 5,6 - 6 mm an den Markierungen bohren.
¾
ZoneControl anschrauben.
¾
Sicherstellen, dass keine Verwindungen im Gehäuse entstanden sind.
¾
24 von 54
Version 2.0 (04/2019) Online
Original-Betriebsanleitung
