Montage und Installation

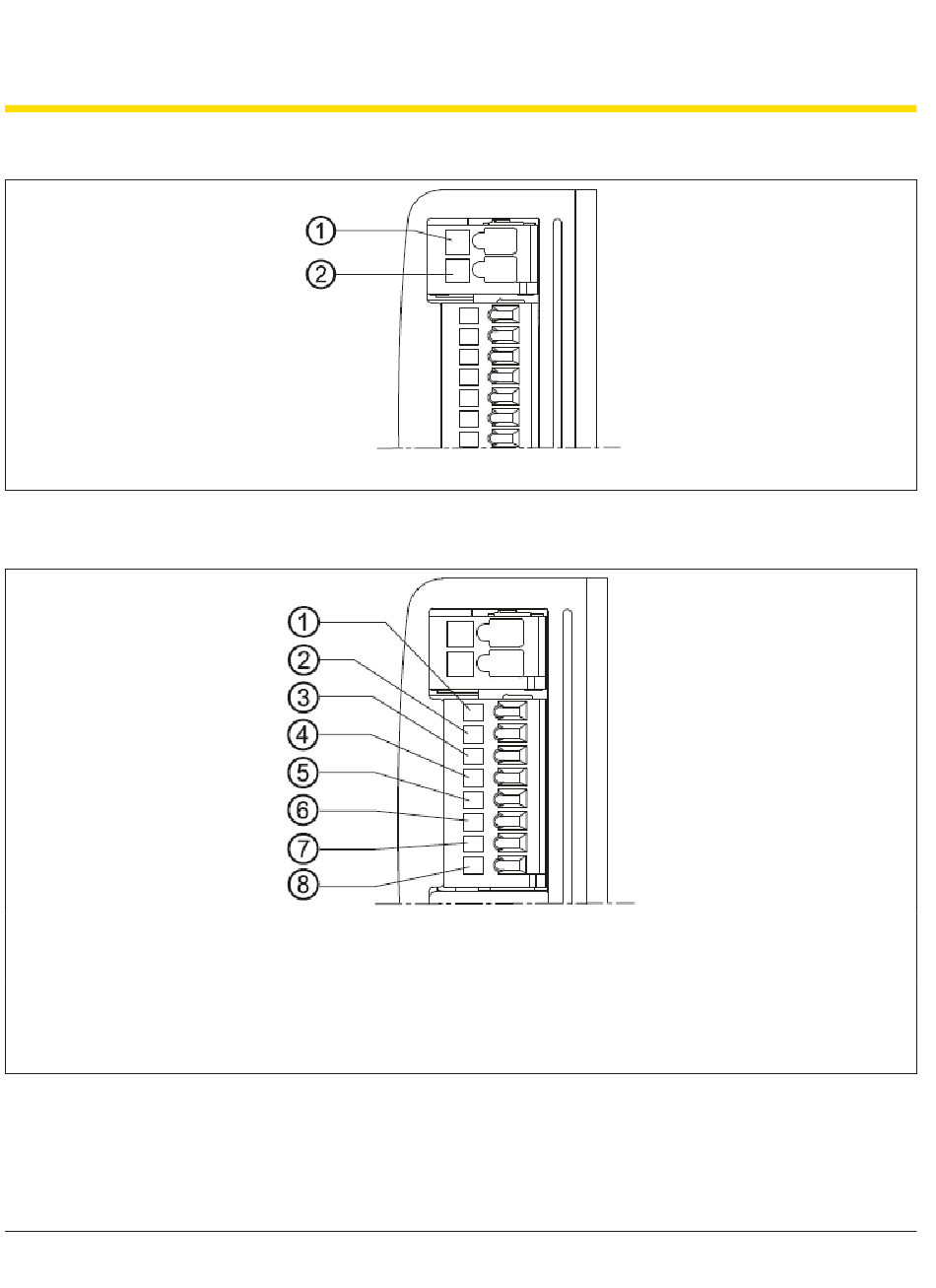

Anschluss Spannungsversorgung: Gegenstecker WAGO 734-102
1 GND (Masse)
Anschluss Eingänge/Ausgänge: Gegenstecker WAGO 733-108
1 EXT_ON (Ausgang für zusätzliches Startsignal)
2 CLEAR (Eingang für Freifahrsignal)
3 SPEED (Eingang für Geschwindigkeitseinstellung)
4 DIR_RET (Eingang für wechseln der Drehrichtung, hat
nur Auswirkung bei aktivem Signal an CLEAR.)
32 von 54
2 +24 V DC
5 ERROR (Ausgang für Fehlersignal)
6 ZONE_STATUS (Ausgang für Zonenstatus-Signal)
7 ZONE_START (Eingang für Startsignal)
8 ZONE_STOP (Eingang für Stoppsignal)
