Montage und Installation

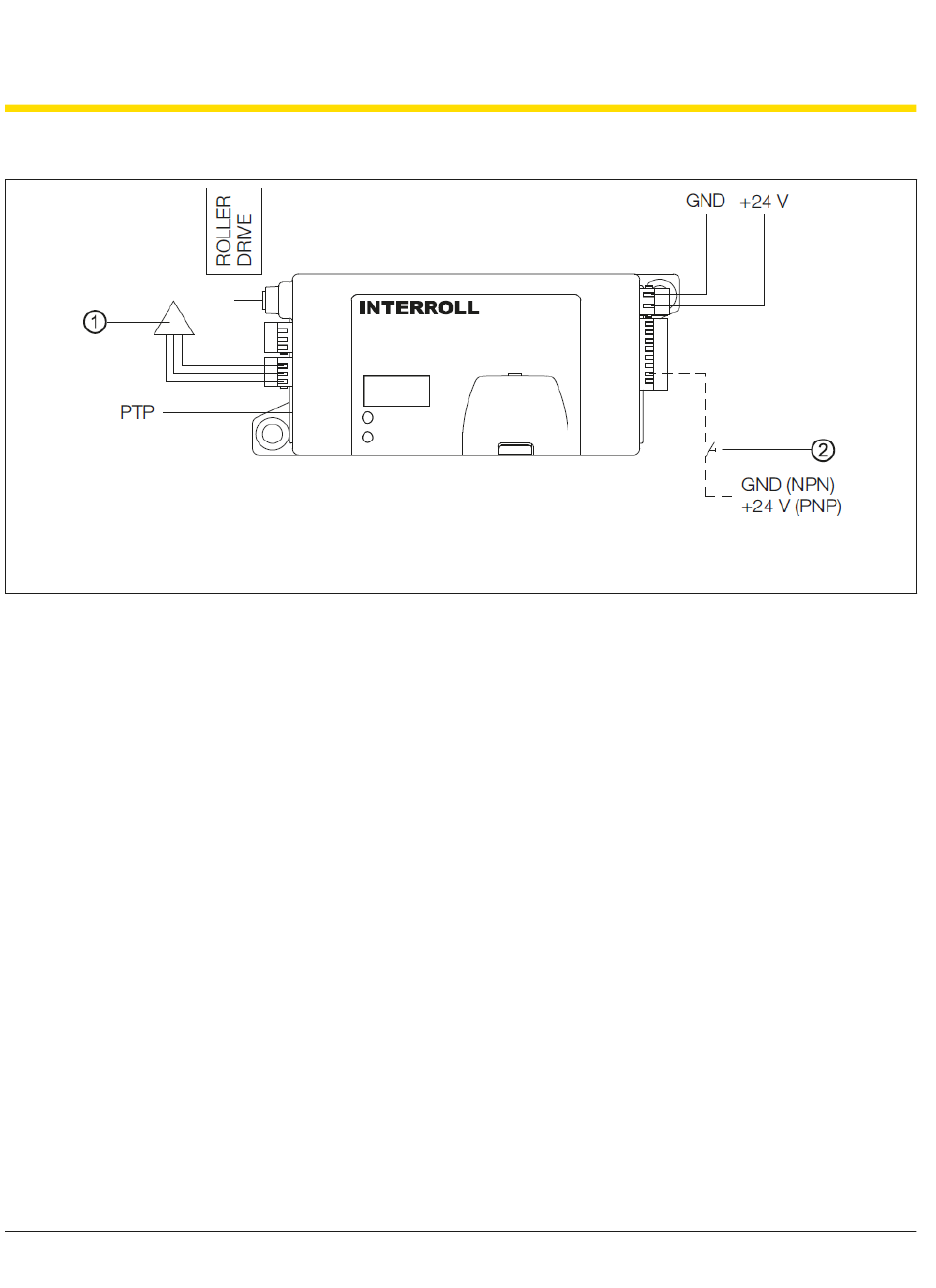

ZoneControl am Ende der Förderstrecke
1 Zonensensor
2 Taster: Externes Signal am Eingang ZONE_START
Wenn das Fördergut den Sensor der letzten Zone erreicht, wird es grundsätzlich gestoppt. Um es auszufördern,
muss ein externes Signal am Eingang ZONE_START der letzten Zone angeschlossen werden. Dies kann ein Taster
(siehe Beispiel im Schema oben) oder eine externe Steuerung (SPS) sein. Das Signal kann im NPN- oder PNP-Modus
geschaltet werden. Der Status der letzten Zone kann am Ausgang ZONE_STATUS abgefragt werden. Befindet sich
kein Fördergut im Erfassungsbereich des Zonensensors der betrachteten Zone und das Signal ZONE_START wird
aktiv, dreht sich die RollerDrive nicht.
In Abhängigkeit von Signallänge und eingestelltem Fördermodus (Einzelplatzabzug oder Blockabzug) wird entweder
nur ein Fördergut oder mehrere Fördergüter ausgefördert.
36 von 54
Version 2.0 (04/2019) Online
Original-Betriebsanleitung
