Abgleichanweisung
Lesen Sie hierzu bitte auch den Abschnitt Servicemode Potentiometer.
1) Abgleich RX-Eingang (vom Funk):
a)
Am RX-Eingang den vom Funkgerät vorgegebenen
NF-Pegel bei 1000 Hz einspeisen.
b)
Mit einem Pegelmeßgerät/Millivoltmeter
den NF-Pegel an ST2/Pin5 messen (siehe unten).
(Messen gegen GND = Batteriemasse).
Den Eingangs-Pegel justieren (siehe Servicemode Potentiometer).
c)
Der Sollpegel beträgt 300 mV
2) Abgleich TX-Ausgang (zum Funk):
a)
Pegelmeßgerät und Funkgerät (bzw. Last) am TX-Ausgang anschließen.
(Messen gegen GND = Batteriemasse).
Den Ausgangs-Pegel / Hub justieren (siehe Servicemode Potentiometer).
b)

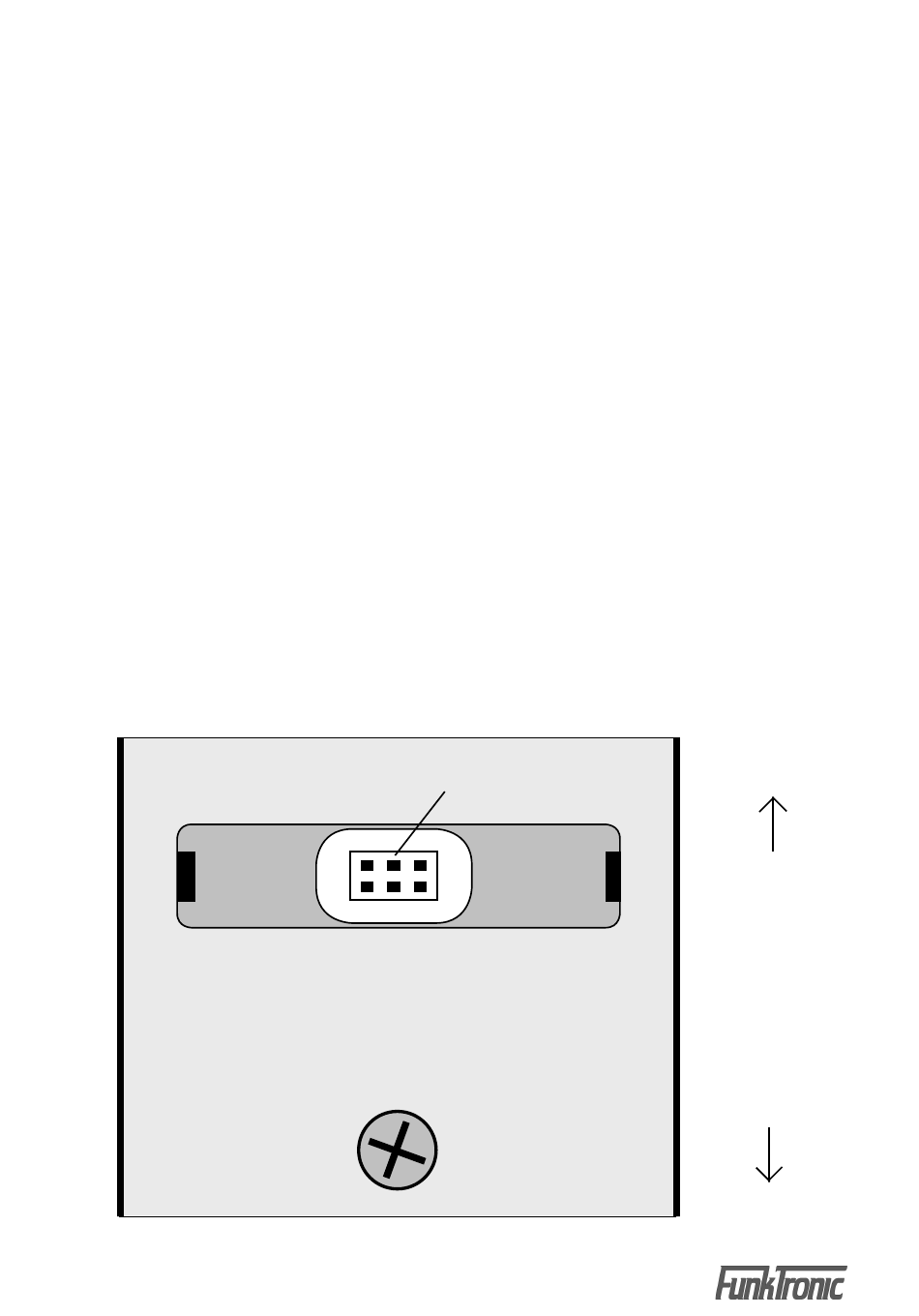

Rückansicht des Commander 5, aus der die Lage des Servicesteckers
ST2 ersichtlich ist. Er befindet sich unter der Plexiglasscheibe (welche
vorsichtig auszurasten ist).
(- 8,2 dBm).
eff
ST2 / Pin 5
- 52 -
Oben
(Hörer)
Unten
(Mikrofon)
