Abgleichanweisung

Lesen Sie hierzu bitte auch den Abschnitt Servicemode Potentiometer.
1) Abgleich RX-Eingang (vom Funk):
a) Am RX-Eingang den vom Funkgerät vorgegebenen
NF-Pegel bei 1000 Hz einspeisen.
b) Mit einem Pegelmeßgerät/Millivoltmeter
den NF-Pegel an ST2/Pin5 messen.
(Messen gegen GND = Batteriemasse).
c) Den Eingangs-Pegel justieren.
Der Sollpegel beträgt 300 mV
2) Abgleich TX-Ausgang (zum Funk):
a) Pegelmeßgerät und Funkgerät (bzw. Last) am TX-Ausgang anschließen.
(Messen gegen GND = Batteriemasse).
b) Den Ausgangs-Pegel / Hub justieren.

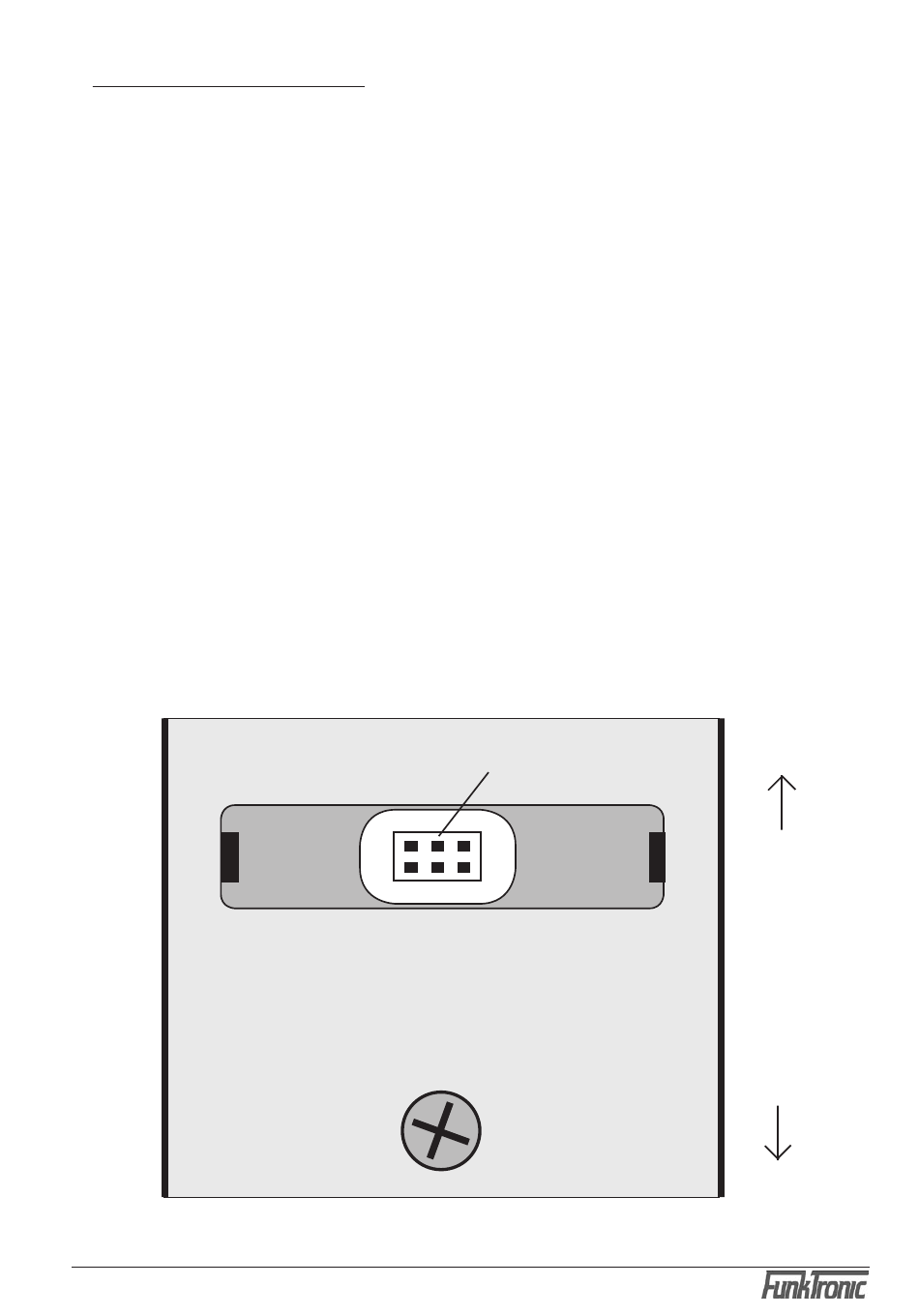

Rückansicht des Commander 5, aus der die Lage des Servicesteckers ST2 ersichtlich ist. Er befindet
sich unter der Plexiglasscheibe (welche vorsichtig auszurasten ist).
c5bos_5 (18.12.2007)
(- 8,2 dBm).
eff
ST2 / Pin 5
- 55 -
Oben
(Hörer)
Unten
(Mikrofon)
