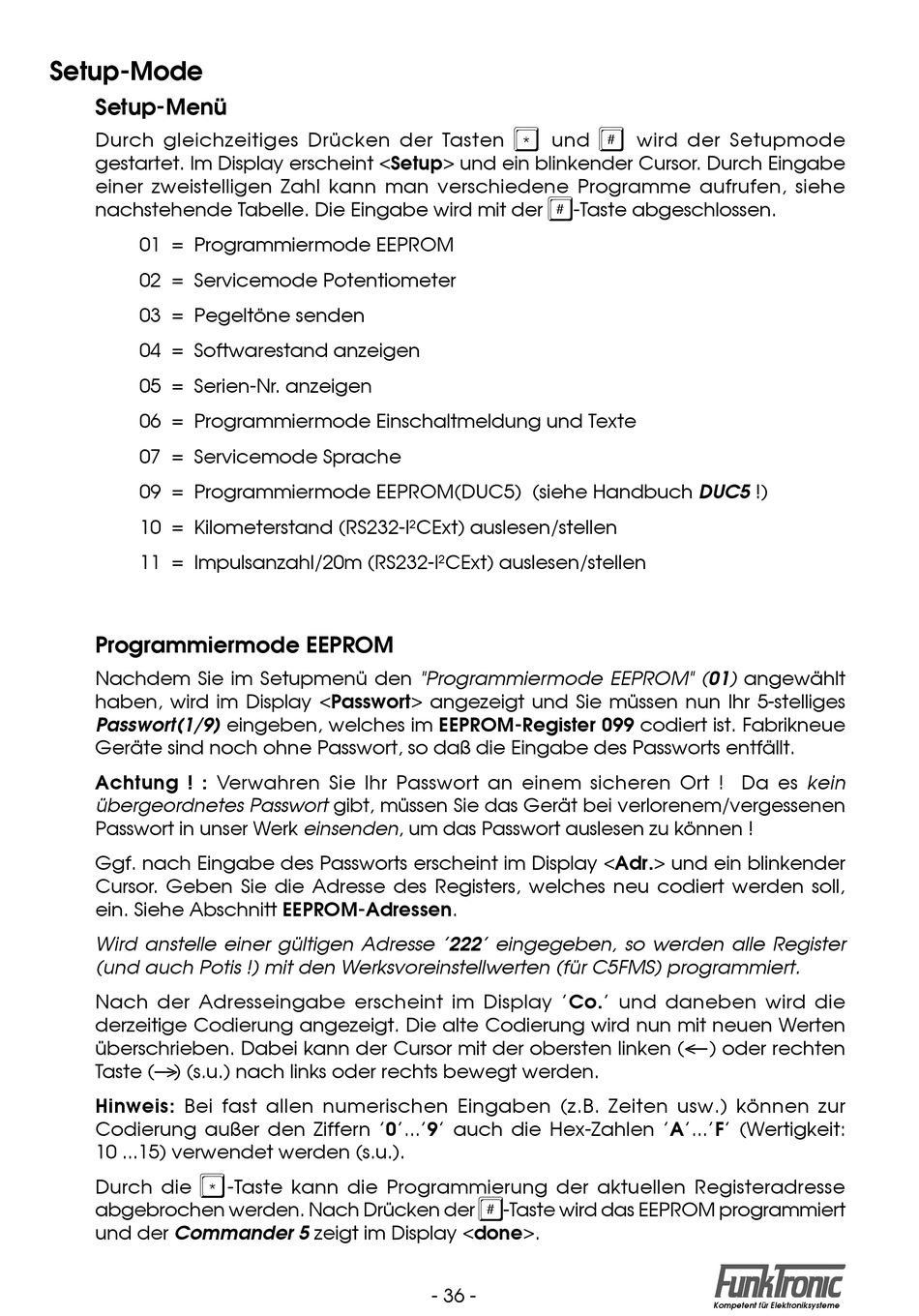

Setup-Mode
Setup-Menü
Durch gleichzeitiges Drücken der Tasten
gestartet. Im Display erscheint <Setup> und ein blinkender Cursor. Durch Eingabe
einer zweistelligen Zahl kann man verschiedene Programme aufrufen, siehe
nachstehende Tabelle. Die Eingabe wird mit der
01 = Programmiermode EEPROM
02 = Servicemode Potentiometer
03 = Pegeltöne senden
04 = Softwarestand anzeigen
05 = Serien-Nr. anzeigen
06 = Programmiermode Einschaltmeldung und Texte
07 = Servicemode Sprache
09 = Programmiermode EEPROM(DUC5) (siehe Handbuch DUC5 !)
10 = Kilometerstand (RS232-I²CExt) auslesen/stellen
11 = Impulsanzahl/20m (RS232-I²CExt) auslesen/stellen
Programmiermode EEPROM
Nachdem Sie im Setupmenü den "Programmiermode EEPROM" (01) angewählt
haben, wird im Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges
Passwort(1/9) eingeben, welches im EEPROM-Register 099 codiert ist. Fabrikneue
Geräte sind noch ohne Passwort, so daß die Eingabe des Passworts entfällt.
Achtung ! : Verwahren Sie Ihr Passwort an einem sicheren Ort ! Da es kein
übergeordnetes Passwort gibt, müssen Sie das Gerät bei verlorenem/vergessenen
Passwort in unser Werk einsenden, um das Passwort auslesen zu können !
Ggf. nach Eingabe des Passworts erscheint im Display <Adr.> und ein blinkender
Cursor. Geben Sie die Adresse des Registers, welches neu codiert werden soll,
ein. Siehe Abschnitt EEPROM-Adressen.
Wird anstelle einer gültigen Adresse '222' eingegeben, so werden alle Register
(und auch Potis !) mit den Werksvoreinstellwerten (für C5FMS) programmiert.
Nach der Adresseingabe erscheint im Display 'Co.' und daneben wird die
derzeitige Codierung angezeigt. Die alte Codierung wird nun mit neuen Werten
überschrieben. Dabei kann der Cursor mit der obersten linken (< — ) oder rechten
Taste (— > ) (s.u.) nach links oder rechts bewegt werden.
Hinweis: Bei fast allen numerischen Eingaben (z.B. Zeiten usw.) können zur
Codierung außer den Ziffern '0'...'9' auch die Hex-Zahlen 'A'...'F' (Wertigkeit:
10 ...15) verwendet werden (s.u.).
*
Durch die
abgebrochen werden. Nach Drücken der
und der Commander 5 zeigt im Display <done>.
-Taste kann die Programmierung der aktuellen Registeradresse
*
#
und
#
-Taste abgeschlossen.
#
-Taste wird das EEPROM programmiert
- 36 -
wird der Setupmode
