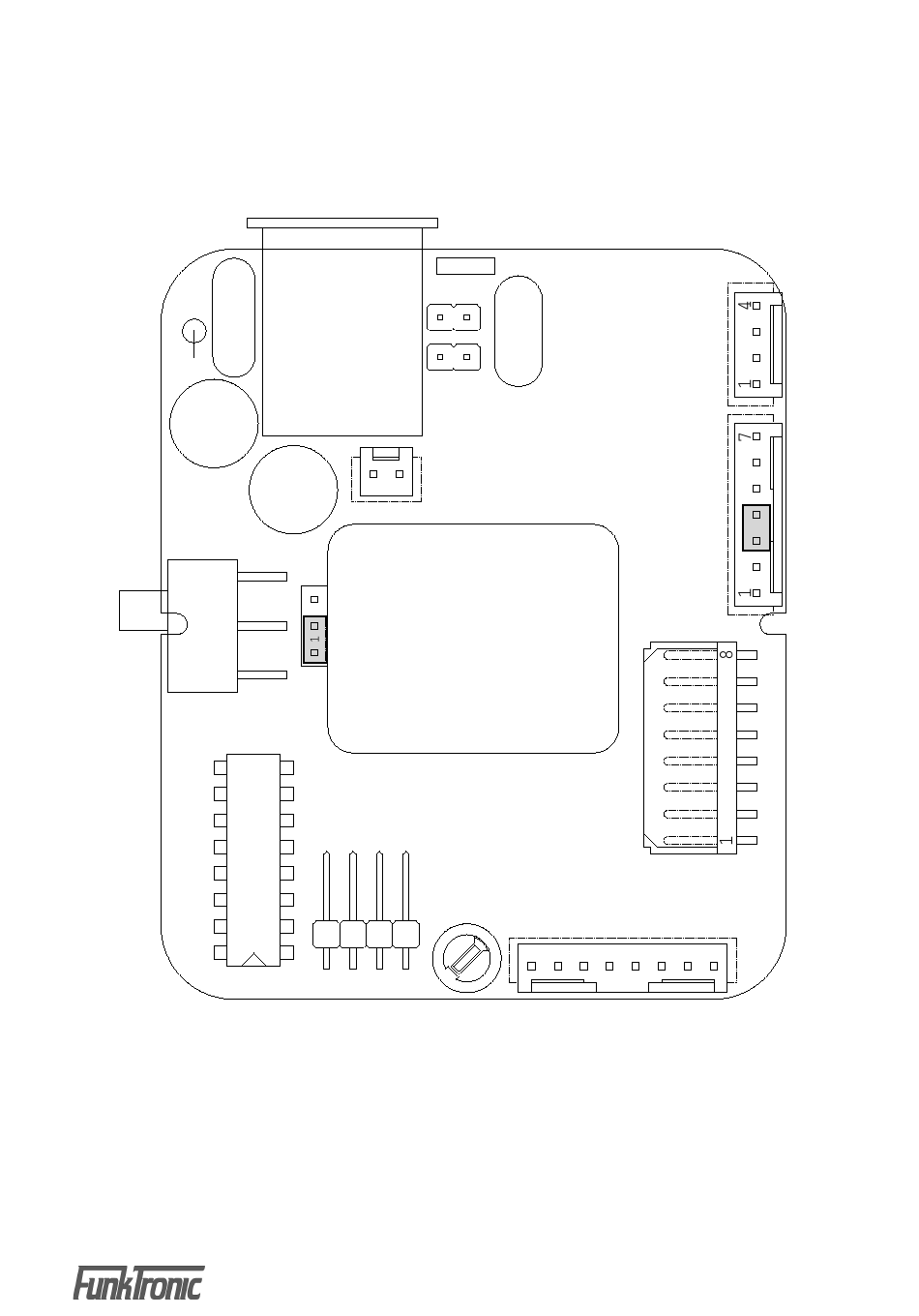

Lageplan der Anschlußstecker
D1
V1
C26
+
On
S1
Off
U3
Der bei Stecker ST3 (Pin3+4) eingezeichnete Jumper muß gesteckt sein, wenn
keine RTK-Anlage angeschlossen wird.
Jumper J1 konfiguriert die Funktion von ST8/Pin5 :
- J1 auf "1": Pin5 ist Kontakt B des Schiebeschalters S1
- J1 auf "2": Pin5 ist Universal-IO-Port
Mit Poti R12 kann die Empfindlichkeit des Freisprech-Mikrofons eingestellt
werden.
Kompetent für Elektroniksysteme
(C5-Auflage ED2)
ST6
1
ST1
1
ST7
ST9
C1
2 1
+
J1
ST4
R12
1
- 57 -
F1
Q1
ST2
ST8
1
C5FMS_5 (08.01.02)
ST5
ST3
Jumper
