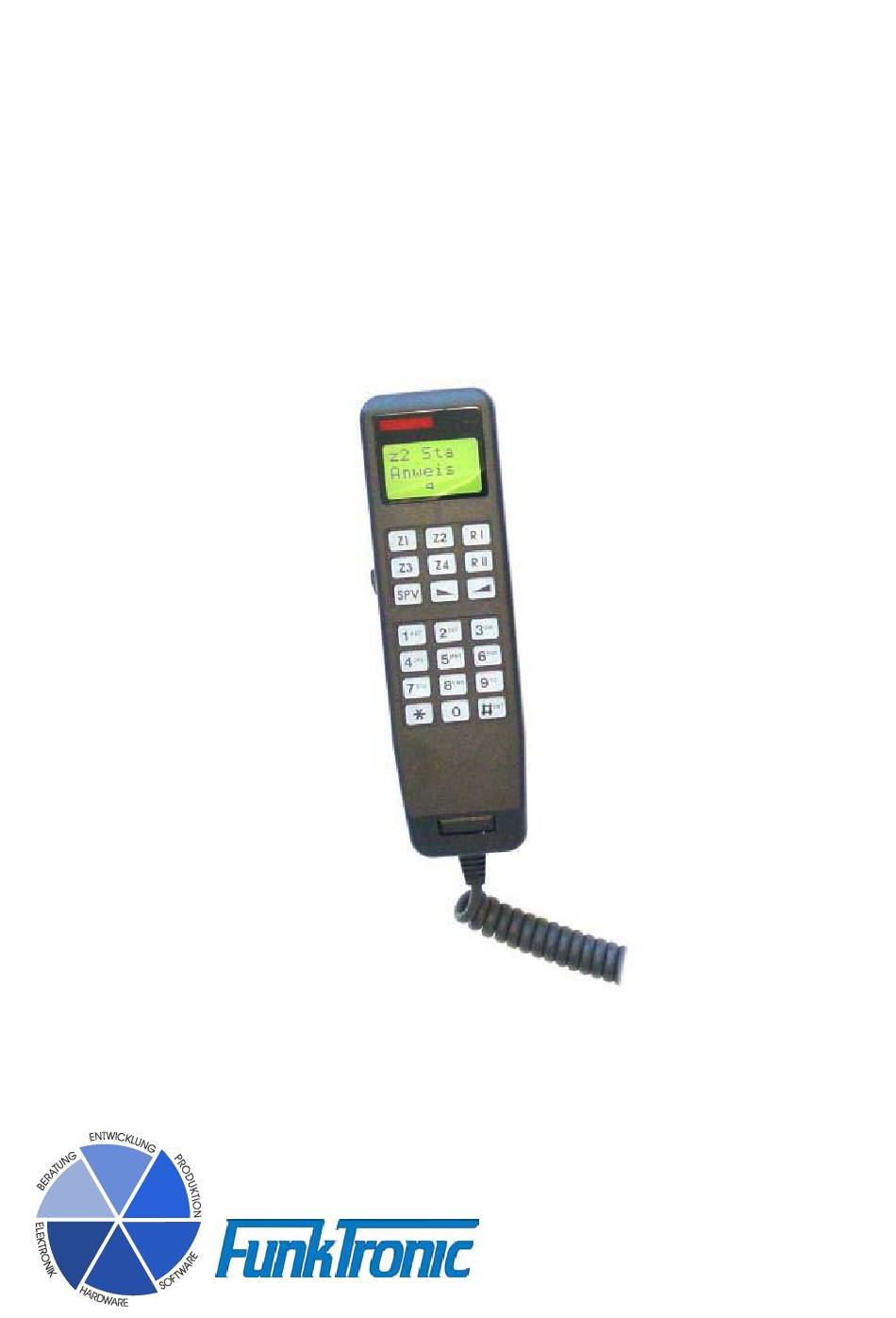

- Seite 1 Commander 5 Kompetent für Elektroniksysteme...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienelemente Commander 5 FMS ....................4 Anschlußmöglichkeiten ......................... 5 Bedien- und Anzeigeelemente ......................7 Tastatur.............................. 7 Tastaturverriegelung .......................... 7 Betätigungsdauern für Tasten mit Sonder- und Zweitfunktionen............8 LC-Display ............................9 Beleuchtung des LC-Displays und der Tastatur ................9 Trägeranzeige............................ 9 Sprechen mit dem Funkteilnehmer ..................... - Seite 3 C5FMS_5 (08.01.02) Tonfolgeparameter für Rufgeber und -auswerter ................31 Tonlänge (Rufgeber)........................31 Tonlänge (Auswerter) ........................31 Tonreihe............................31 Tontabelle ............................32 Kurztext-Display (C5-Auflage ED2) ..................... 32 RTK-Anlage (C5-Auflage ED2) ......................32 Universal-I/O-Pin ..........................33 Schaltausgang (C5-Auflage ED2) ....................... 34 Sonderfunktionen bei ext. Sendertastung (C5-Auflage ED2) .............. 34 Radio-Stummschaltung ........................
-
Seite 4: Bedienelemente Commander 5 Fms
Bedienelemente Commander 5 FMS Display Auflage Taktische Zusatzinformation Sendetaste Sondertaste Ruf I Statustasten Ruf II Lautstärke lauter Notruftaste Lautstärke leiser Lautsprecher Funktionstasten - 4 - Kompetent für Elektroniksysteme... -
Seite 5: Anschlußmöglichkeiten

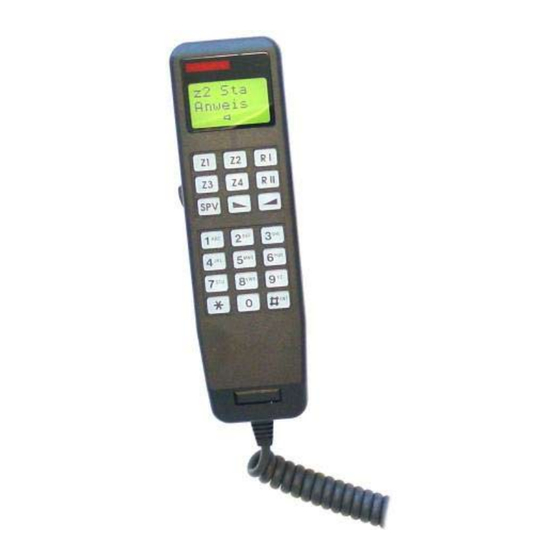

C5FMS_5 (08.01.02) Commander 5 (FMS) Der Commander 5 (FMS) ist ein Handapparat mit integriertem Funkmeldesystem (FMS), der in Verbindung mit einem BOS-Funkgerät betrieben wird. Das integrierte Funk-Melde-System der Baustufe II entspricht der "Technischen Richtlinie der Behörden und Organisationen mit Sicherheitsaufgaben (BOS), Funkmeldesystem", Stand: Oktober 1991. - Seite 6 Anschlußmöglichkeiten mit Commander 5 FMS + C5-Auflage O : Commander 5 FMS S/E-Gerät C5-Auflage O z.B. FuG8b / FuG9b, mit Bedienteil Anschlußmöglichkeiten mit Commander 5 FMS + C5-Auflage E : Commander 5 FMS S/E-Gerät C5-Auflage E z.B. FuG8b / FuG9b,...
-
Seite 7: Bedien- Und Anzeigeelemente
C5FMS_5 (08.01.02) Bedien- und Anzeigeelemente Tastatur Die leicht bedienbaren Tasten haben einen Druckpunkt und sind hintergrundbe- leuchtet. Zur Kontrolle der Tastenfunktion ist ein abschaltbarer Tastenpieps vorhanden. Der Tastenpieps kann im EEPROM-Register 055 an 3. Stelle ein- oder ausgeschaltet werden (1 = EIN, 0 = AUS). Die Zifferntasten lassen sich außerdem elektronisch verriegeln. -
Seite 8: Betätigungsdauern Für Tasten Mit Sonder- Und Zweitfunktionen
Register 082 Statustastensperre : 1. Stelle Bit 0: Status 1 frei/gesperrt (1/0) Bit 1: Status 2 frei/gesperrt (1/0) Bit 2: Status 3 frei/gesperrt (1/0) 2. Stelle Bit 0: Status 4 frei/gesperrt (1/0) Bit 1: Status 5 frei/gesperrt (1/0) Bit 2: Status 6 frei/gesperrt (1/0) 3. -
Seite 9: Lc-Display
C5FMS_5 (08.01.02) LC-Display Sämtliche Anzeigen werden durch ein großflächiges LC-Display dargestellt. Dazu gehören u.a. Sendeanzeige , Trägeranzeige , Anzeige für FMS-Status und FMS-Anweisung, Anzeige der taktischen Zusatzinformation (1, 2, 3, 4) sowie ggf. Relaismode-Anzeige D. Beleuchtung des LC-Displays und der Tastatur Das Display und die Tastatur sind hinterleuchtet. -
Seite 10: Sprechen Mit Dem Funkteilnehmer
Sprechen mit dem Funkteilnehmer Sie können auf zwei verschiedene Arten mit dem Funkteilnehmer sprechen: a) Durch Drücken der seitlich am Handapparat befindlichen Sendetaste wird der Sender eingeschaltet, ein FMS-Telegramm gesendet (falls konfiguriert) und nun können Sie über das eingebaute Mikrofon mit dem Funkteilnehmer sprechen. Sie hören den Funkteilnehmer im Hörer und nach dem Loslassen der Sendetaste auch im Lautsprecher. -
Seite 11: Rufgeber Für Ruf I/Ii
C5FMS_5 (08.01.02) Rufgeber für Ruf I/II Der Commander 5 verfügt über einen internen Rufgeber für die Tonrufe Ruf I und Ruf II. Der Ruf I wird mit der R I-Taste und der Ruf II mit der R II-Taste gesendet. Die Tondauer kann dabei für Ruf I im EEPROM-Register 088 an 1.+2.Stelle und für Ruf II an 3.+4.Stelle jeweils in 100ms-Schritten programmiert werden. -
Seite 12: Simplex-Relais / Alarmwiederholung (Option)
Simplex-Relais / Alarmwiederholung (Option) Ist der Commander 5 mit der Option Audiospeicher ausgerüstet, kann die Sonderfunktion Simplex-Relais genutzt werden. Den Ablauf und die Konfiguration dieser Funktion ersehen Sie aus der folgenden Zeittabelle: Auswertung der Start-Tonfolge (EEPROM-Reg. 060) - vorprogrammierte Wartezeit (EE-Reg. 062/1.Stelle; N*100ms) abgelaufen - max. -
Seite 13: Sendersteuerung
C5FMS_5 (08.01.02) Sendersteuerung Der Sender wird mit der Sendetaste am Handapparat (oder einer ext. Sendetaste) eingeschaltet und bleibt getastet, solange diese Taste gedrückt wird. Der Sender kann jedoch zwangsweise durch die Sendezeitbegrenzung abgeschaltet werden. Siehe Abschnitt Sendezeitbegrenzung. Während der Aussendung von Signalisierungen oder bei Relaisbetrieb wird der Sender automatisch getastet. -
Seite 14: Konfiguration Und Aufruf Von Sonderfunktionen
Konfiguration und Aufruf von Sonderfunktionen Beim Commander 5 können verschiedene Sonderfunktionen (z.B. Rufen von Geräten mit Tonfolgerufsystem u.a.) konfiguriert werden. Derzeit sind 5 (optional 7) verschiedene Funktionen verfügbar, die einzeln in den EEPROM-Registern 120 und 121 ein- oder ausschaltbar sind ('0'=AUS, '1'=EIN). Sonderfkt. -
Seite 15: Funkmeldesystem
C5FMS_5 (08.01.02) Funkmeldesystem Das Funkmeldesystem kann auf die Baustufen 0, 1 oder 2 im EEPROM-Register 086 an 4.Stelle eingestellt werden: Register 086 4. Stelle Baustufe: 0 = Baustufe 0 (keine FMS-Funktionen) 1 = Baustufe 1 (keine Leitstellenquittung) 2 = Baustufe 2 (alle FMS-Funktionen) Nach dem Einschalten der Funkanlage (nur bei Baustufe 1 oder 2) erscheint je nach Anzeigemodus auf dem Display z.B. -
Seite 16: Einstellen Der Taktischen Zusatzinformation
Tabelle 2 = Feuerwehr: Status Text Anweisung Text 0 (Notruf) " " "an alle " "Funk bes" "EinsEnde" " Wache " "NeuAuftr" "Einsatz " "perDraht" "zurWache" " EO an " "sprechen" "Sprechwu" "Lagemeld" " a. D. " "Anweis P" "Rueckfah" "Anweis U"... -
Seite 17: Eingabe Des Fms-Status
C5FMS_5 (08.01.02) Eingabe des FMS-Status Durch Drücken einer der Status-Tasten wird gemäß Richtlinie die programmierte Kennung inklusive dem Status und der eingestellten taktischen Kurzinformation zur Leitstelle gesendet, wenn diese Status-Taste nicht gesperrt ist. Siehe auch Abschnitt Tastaturverriegelung. Dem FMS-Telegramm kann automatisch der Ruf I/II vorangestellt werden, um z.B. -
Seite 18: Quittungsabhängige Telegrammwiederholung
Quittungsabhängige Telegrammwiederholung Wird keine Quittung empfangen, so wird das gesendete Telegramm einmal wiederholt. Die Wiederholzeit (Telegramm-Anfang bis -Anfang) ist in 100ms- Schritten im EEPROM-Register 086 an 5. Stelle einstellbar, falls die Wiederholzeit gemäß Richtlinie (640ms) nicht ausreicht. Register 086 5. Stelle Quittungsabhängige Telegrammwiederholzeit: 0 = 640ms (Richtlinien-Standard) 7...D = 700...1300 ms... -
Seite 19: Folgetelegramm-Geber
C5FMS_5 (08.01.02) Folgetelegramm-Geber Alle 8 Stellen eines Folgetelegramms können fest vorgewählt oder auch variabel eingegeben werden. Der Wert der vorgewählten Stellen sowie die Kennzeichnung der variablen Stellen werden in den EEPROM-Registern 125 und 126 programmiert. Dabei kann an der entsprechenden Registerstelle jede Stelle einzeln als fest oder variabel codiert werden. -
Seite 20: Eingabe Und Senden Eines Folgetelegramms (Sf 4)
Eingabe und Senden eines Folgetelegramms (SF 4) Um die variablen Stellen des Folgetelegramms einzugeben, aktivieren Sie zunächst (siehe Abschnitt Konfiguration die Sonderfunktion 4 durch Eingabe von und Aufruf von Sonderfunktionen). Daraufhin werden alle 8 vorgewählten bzw. bereits eingegebenen Stellen angezeigt, wobei die erste variable Stelle blinkt. Dann können mit den Zifferntasten und den sechs Tasten der 2. -
Seite 21: Empfang Einer Fms-Fernanweisung
C5FMS_5 (08.01.02) Empfang einer FMS-Fernanweisung Eine empfangene Fernanweisung wird durch einen abschaltbaren Aufmerksam- keitston gemeldet und im Display je nach konfiguriertem Anzeigemodus entweder als Buchstabe oder als Klartext angezeigt. Siehe hierzu auch Abschnitt Einstellen des Anzeigemodus. Im EEPROM-Register 085 an 3. Stelle kann konfiguriert werden, ob eine empfangene Fernanweisung akustisch durch den Aufmerksamkeitston und/oder eine anweisungsspezifische Sprachansage (nur mit Option Audiospeicher) gemeldet wird. -
Seite 22: Fms-Telegrammausblendung/-Unterdrückung
1 = Ausblendung (nur mit Option Telegrammausblendung) 2 = Unterdrückung Betrieb als Erst- oder Zweitgerät Zusätzlich zum Erstgerät (Commander 5 FMS/BOS ) kann ein weiterer Commander 5 FMS (mit C5-Auflage E/ED2) als Zweitgerät am Zweitbesprechungsanschluß des FuG angeschlossen werden. Das Zweitgerät wird im EEPROM-Register 086 an 2. Stelle konfiguriert. -
Seite 23: Kennungsabgabe Bei Externer Sendertastung
C5FMS_5 (08.01.02) Kennungsabgabe bei ext. Sendertastung (C5-Auflage O/ED2) Falls z.B. an dem FuG zusätzlich zu dem Commander 5 eine Zweitbesprechung ohne FMS-Kennungsgeber angeschlossen ist, so kann der Commander 5 die FMS-Kennung senden, wenn an der Zweitbesprechung die Sendetaste gedrückt wird. Um bei Verwendung der C5-Auflage O diese Funktion zu ermöglichen, muß... -
Seite 24: Programmierung Der Schnellwechsel-Kennungen
Programmierung der Schnellwechsel-Kennungen Um z.B. bei häufigem Standort- oder Fahrzeugwechsel nicht immer die komplette FMS-Kennung programmieren zu müssen, können bis zu 10 Schnellwechsel- Kennungen in den EEPROM-Registern 130...149 programmiert werden. Dabei kann an der entsprechenden Registerstelle jede Schnellwechsel-Kennung (SW-Kennung) einzeln freigeschaltet (wählbar) oder gesperrt werden. Register 130 1. -
Seite 25: Liste Der Bos- Und Landes-Kennungen
C5FMS_5 (08.01.02) Liste der BOS- und Landes-Kennungen Die Kennungen für BOS und Land sind gemäß nachfolgender Auflistung festgelegt. BOS- Kennung Bedeutung Abkürzung (nicht definiert) ---- Polizei (Länder) Bundesgrenzschutz Bundeskriminalamt Katastrophenschutz Zoll Feuerwehr Technisches Hilfswerk Arbeiter-Samariter-Bund Deutsches Rotes Kreuz Johanniter-Unfall-Hilfe Malteser-Hilfsdienst Deutsche Lebensrettungsgesellschaft Rettungsdienst Zivilschutz (Warndienst) -
Seite 26: Tonfolgeruf-System
Tonfolgeruf-System Senden von Rufen Sirenensteuerung (SF 0, Option) Aktivieren Sie zunächst die Sonderfunktion 0 durch Eingabe von . Dann wird mit den Zifferntasten der Tonfolge-Code und mit den Tasten der Doppelton für die Alarmierungsart eingegeben: = F eueralarm = P robealarm = H eulton = E ntwarnung Die Eingabe ist vollständig, wenn der Rufcode oben im Display rechtsbündig steht... -
Seite 27: Rufen Durch Pager-Ruf (Sf 3)
C5FMS_5 (08.01.02) Rufen durch Pager-Ruf (SF 3) Aktivieren Sie zunächst die Sonderfunktion 3 durch Eingabe von . Dann wird mit den Zifferntasten der Rufcode eingegeben. Die Eingabe ist vollständig, wenn die Rufnummer oben im Display rechtsbündig steht. Es blinkt nun keine Eingabestelle mehr. -
Seite 28: Empfangen Von Rufen
Empfangen von Rufen Der Commander 5 kann bis zu 10 verschiedene Auswertercodierungen verarbeiten. Die Kennungen der 10 Decoder werden in den EEPROM-Registern 020...029 codiert. Nicht benötigte Auswerter müssen mit ’EEEEE’ codiert werden. Die Konfiguration kann in den EEPROM-Registern 030...039 für jeden Auswerter getrennt eingestellt werden. -
Seite 29: Quittung
C5FMS_5 (08.01.02) Quittung Nach erkannter Tonfolge durch einen Auswerter wird je nach Konfiguration entweder keine Quittung oder eine Quittung gemäß untenstehender Auflistung gesendet. Der Quittungs-Modus kann für die Decoder 1...10 getrennt in den EEPROM- Registern 030...039 an 4. Stelle konfiguriert werden: Quittung: Register 03x 4. -
Seite 30: Alarmumsetzer
Alarmumsetzer Der Alarmumsetzer (Quittungsmodus 7) kann ähnlich wie die Rufwiederholung genutzt werden, wenn z.B. im Funkbereich des Fahrzeugs ein Funkmeldeemp- fänger gerufen werden soll, dessen Empfindlichkeit zu gering ist, um den Ruf auszuwerten. Falls zumindest das Empfangssignal im Fahrzeug hoch genug ist, kann der Commander 5 den Ruf im Empfangsband durch Bandvertauschung wiederholen. -
Seite 31: Gruppenrufauswerter
C5FMS_5 (08.01.02) Gruppenrufauswerter Ein Gruppenrufauswerter für den Ton A (oder 0) kann mit jedem der Decoder 1...10 realisiert werden, indem man in der Tonfolge des entsprechenden Decoders (EEPROM-Register 020...029) den Gruppenrufton A (oder 0) an der gewünschten Stelle codiert. Falls der Commander 5 nicht für die Funktionen Rufwiederholung oder Alarmumsetzer programmiert ist, darf keine Quittung gesendet werden (4. -
Seite 32: Tontabelle
Tontabelle ZVEI 1 CCIR ZVEI 2 2400 Hz 1981 Hz 2400 Hz 1981 Hz 1060 Hz 1124 Hz 1060 Hz 1124 Hz 1160 Hz 1197 Hz 1160 Hz 1197 Hz 1270 Hz 1275 Hz 1270 Hz 1275 Hz 1400 Hz 1358 Hz 1400 Hz 1358 Hz... -
Seite 33: Universal-I/O-Pin
C5FMS_5 (08.01.02) Universal-I/O-Pin Der Commander 5 verfügt über einen universell konfigurierbaren I/O-Pin, der für verschiedene Steuerzwecke entweder als logischer Ausgang oder Eingang genutzt werden kann. Er wird im EEPROM-Register 086 an 3. Stelle konfiguriert. Bei Verwendung der C5-Auflage O ist der I/O-Pin als unverschalteter grüner Draht im 10-pol.-BOS-Stecker verfügbar. -
Seite 34: Schaltausgang (C5-Auflage Ed2)
Verwendung als Eingang (nur bei C5-Auflage O oder ED2): Die Funktion wird jeweils "aktiv", wenn der I/O-Pin als Eingang mit +12V beaufschlagt wird. Soll der Pin als Eingang zum Anschluß einer externen Sendetaste (siehe Abschnitt Kennungsabgabe bei externer Sendertastung) genutzt werden, so muß er mit dem entsprechenden Pin des Funkgeräts verbunden werden. -
Seite 35: Radio-Stummschaltung
C5FMS_5 (08.01.02) Radio-Stummschaltung Falls erforderlich, kann der Commander 5 während des Empfangs und/oder beim Senden z.B. ein externes Autoradio stummschalten, um den Funkverkehr ungestört verfolgen zu können. Diese Schaltfunktion kann entweder - mit dem Universal I/O-Pin (siehe Abschnitt Universal-I/O-Pin), der "aktiv" nach +6V / +12V schaltet (hochohmig / 100 Ohm) oder - mit dem Schaltausgang (siehe Abschnitt Schaltausgang), der "aktiv"... -
Seite 36: Setup-Mode
Setup-Mode Setup-Menü Durch gleichzeitiges Drücken der Tasten wird der Setupmode gestartet. Im Display erscheint <Setup> und ein blinkender Cursor. Durch Eingabe einer zweistelligen Zahl kann man verschiedene Programme aufrufen, siehe nachstehende Tabelle. Die Eingabe wird mit der -Taste abgeschlossen. 01 = Programmiermode EEPROM 02 = Servicemode Potentiometer 03 = Pegeltöne senden 04 = Softwarestand anzeigen... -
Seite 37: Eeprom-Adressen
C5FMS_5 (08.01.02) Danach erscheint wieder im Display <Adr.> und der blinkende Cursor. Sie können nun eine neue Adresse anwählen, oder durch nochmaliges Drücken der -Taste den Setupmode verlassen. Achtung ! : Verändern Sie keine Register/Registerstellen, die nicht in dieser Anleitung beschrieben sind oder deren Funktion Ihnen unklar oder unbekannt ist ! Tastenbelegung im EEPROM-Programmiermode: <... - Seite 38 EEPROM-Adressen (Fortsetzung) Register Codierung für Konfiguration für Decoder 1 1. Stelle 2. Stelle Weckton: 0 = kein Weckton 1 = Weckton Typ 1 2 = Weckton Typ 2 A = Weckton Typ 10 3. Stelle Alarmschaltausgang [N * sec] schließen 4.
- Seite 39 C5FMS_5 (08.01.02) EEPROM-Adressen (Fortsetzung) Register Codierung für Wartezeit auf gültige Alarmumsetzer-Tonfolgen 1. Stelle Zeit T nach Auswertung [N * 100ms] 10er 2. Stelle Zeit T nach Auswertung [N * 100ms] 1er 3. Stelle Zeit T nach Trägerabfall [N * 100ms] 10er 4.
- Seite 40 EEPROM-Adressen (Fortsetzung) Register Codierung für Konfiguration für Squelchanzeige und Tastenbetätigungsdauern 1. Stelle Squelchanzeige (bei C5-Auflage O/E) durch: 0 = Trägereingang LOW 1 = Trägereingang HIGH (Werkseinstellung) 2 = Audio-Squelch 2. Stelle Dauer T für -Taste (SF-Start) [N*100ms] 3. Stelle Dauer T für -Taste (SF-Ende) [N*100ms] 4.
- Seite 41 Register Codierung für Konfiguration für Auflagentyp / PTT-Logik 1. Stelle Betriebsmodus : 0 = C5FMS (für Commander 5 FMS, nicht ändern !) 2. Stelle 3. Stelle C5-Auflage / PTT-Logik : 0 = autom. Auflagenerkennung (bei C5-Auflage O/E mit PTT nach +12V)
- Seite 42 EEPROM-Adressen (Fortsetzung) Register Codierung für Statustastensperre 1. Stelle Bit 0: Status 1 frei/gesperrt (1/0) Bit 1: Status 2 frei/gesperrt (1/0) Bit 2: Status 3 frei/gesperrt (1/0) 2. Stelle Bit 0: Status 4 frei/gesperrt (1/0) Bit 1: Status 5 frei/gesperrt (1/0) Bit 2: Status 6 frei/gesperrt (1/0) 3.
- Seite 43 C5FMS_5 (08.01.02) EEPROM-Adressen (Fortsetzung) Register Codierung für FMS-Konfiguration 1. Stelle Dauer T für -Taste (Notruf) : 0..E = T ist [N * 100ms] ist unendlich (Notruf gesperrt) 2. Stelle Betrieb als Erstgerät/Zweitgerät (1/0) 3. Stelle Funktion des I/O-Pins: 0 = Alarmschaltkontakt (Ausgang) 1 = Bandvertauschung (Ausgang)
- Seite 44 EEPROM-Adressen (Fortsetzung) Register Codierung für FMS-Konfiguration 1. Stelle Verzögerung bei Rufwiederholung bis 0..E = nach [N * 100ms] = nach Wegfall des Trägers 2. Stelle 1 = eine Rufwiederholung 2 = zwei Rufwiederholungen 3. Stelle FMS-Telegrammausblendung/-Unterdrückung 0 = AUS 1 = Ausblendung (nur mit Option Telegrammausblendung) 2 = Unterdrückung Fernanweisungen aus Display löschen 1.
- Seite 45 C5FMS_5 (08.01.02) EEPROM-Adressen (Fortsetzung) Register Codierung für Fixstellen für Pager-Ruf (Sonderfunktion 3) Fixstellen für Sirenensteuerung (Sonderfunktion 0) Folgetelegramm-Geber (1. bis 4. Stelle) 1. bis 4. Stelle Vorwahl-Wert der 1. bis 4. Kennungsstelle 5. Stelle Fixstellen-Index: variabel/fest (1/0) Bit 0 = für 1.Stelle Bit 1 = für 2.Stelle Bit 2 = für 3.Stelle Bit 3 = für 4.Stelle...
-
Seite 46: Programmiermode Einschaltmeldung Und Texte
Programmiermode Einschaltmeldung und Texte Nachdem Sie im Setupmenü den "Programmiermode Einschaltmeldung und Texte" (06) angewählt haben, wird oben im Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(3/6) eingeben, welches im EEPROM-Register 098 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß die Eingabe des Passworts entfällt. - Seite 47 C5FMS_5 (08.01.02) Ab Werk ist diese Texttabelle bereits mit der Tabelle 1 (für DRK) voreingestellt. Sie können nun entweder diese Tabelle als Vorlage beibehalten oder eine der anderen vorgefertigten Tabellen (siehe Abschnitt Einstellen des Anzeigemodus) als Vorlage für Ihre eigene Texttabelle verwenden. Um eine andere vorgefertigte Tabelle zu laden, drücken Sie die Z1-Taste und anschließend eine Ziffer, um die gewünschte Tabelle zu selektieren: 1 = Tabelle 1 (DRK)
-
Seite 48: Servicemode Sprachansage (Option Audiospeicher)
Servicemode Sprachansage (Option Audiospeicher) Nachdem Sie im Setupmenü den "Servicemode Sprache" (07) angewählt haben, wird oben im Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(3/6) eingeben, welches im EEPROM-Register 098 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß die Eingabe des Passworts entfällt. In diesem Fall oder nachdem Sie ihr Passwort eingegeben haben, wird in der oberen Displayzeile <Text : >... -
Seite 49: Servicemode Auswerter
C5FMS_5 (08.01.02) Servicemode Auswerter Für Servicearbeiten ist es hilfreich, wenn man feststellen kann, ob und was die einzelnen Auswerterschaltungen an Signalisierungstelegrammen dekodieren. Zu diesem Zweck können zwei verschiedene Monitorfunktionen aktiviert werden: Die Monitorfunktion für 5-Tonfolgen kann im EEPROM-Register 049 an 1. Stelle geschaltet werden ('0'=AUS, '1'=EIN). -
Seite 50: Pegeltöne Senden
Pegeltöne senden Zur Erleichterung der Abgleicharbeiten können diverse Pegeltöne mit unterschied- licher Frequenz gesendet werden. Nachdem Sie im Setupmenü den Punkt "Pegeltöne senden" (03) angewählt haben, wird oben im Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(3/6) eingeben, welches im EEPROM-Register 098 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß... -
Seite 51: Servicemode Potentiometer
C5FMS_5 (08.01.02) Servicemode Potentiometer Nachdem Sie im Setupmenü den "Servicemode Potentiometer" (02) angewählt haben, wird oben im Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(1/9) eingeben, welches im EEPROM-Register 099 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß die Eingabe des Passworts entfällt. -
Seite 52: Abgleichanweisung
Abgleichanweisung Lesen Sie hierzu bitte auch den Abschnitt Servicemode Potentiometer. 1) Abgleich RX-Eingang (vom Funk): Am RX-Eingang den vom Funkgerät vorgegebenen NF-Pegel bei 1000 Hz einspeisen. Mit einem Pegelmeßgerät/Millivoltmeter den NF-Pegel an ST2/Pin5 messen (siehe unten). (Messen gegen GND = Batteriemasse). Den Eingangs-Pegel justieren (siehe Servicemode Potentiometer). -
Seite 53: Anschlußbelegung (Bos-Stecker)
C5FMS_5 (08.01.02) Anschlußbelegung (BOS-Stecker) Nur bei Version: Commander 5 FMS (mit BOS-Stecker) und C5-Auflage O BOS-Stecker zum Anschluß am Bedienteil des Funkgeräts (10-polig) Pin A SQL (Trägereingang) Pin B pos. Versorgung (+12V) Pin C PTT/Sendertastung (open Collector max 100mA) Pin E NF-Eingang (RX, heiß) -
Seite 54: Lageplan Der Anschlußstecker (C5-Auflage E)
Lageplan der Anschlußstecker (C5-Auflage E) C108 ST101 C103 U101 C112 R106 C107 TR101 AFOUT AFINP SCHALT +BATT ST102 D101 C101 V101 - 54 - Kompetent für Elektroniksysteme... -
Seite 55: Anschlußbelegung (C5-Auflage E)
C5FMS_5 (08.01.02) Anschlußbelegung (C5-Auflage E) Nur bei Version: Commander 5 FMS (mit Modular-Stecker) und C5-Auflage E Klemmleiste ST102 zum Anschluß des Funkgeräts (10-polig) Pin 1 ext. Lautsprecherausgang Pin 2 GND (für ext. Lautsprecher) Pin 3 SQL (Trägereingang) Pin 4 EIN/AUS-Schalter für Funkgerät (nach GND max. 1A) Pin 5 NF-Ausgang (TX, heiß) -
Seite 56: Technische Daten (Mit C5-Auflage E)
Technische Daten (mit C5-Auflage E) Versorgung Spannung +12V DC -25% +30% Stromaufnahme max. 300 mA Eingangspegel (RX-In) Werksseitig eingestellt auf - 10 dBm Einstellbereich (mit Poti 2) - 15 dBm bis + 5 dBm Eingangsimpedanz 22 kOhm Ausgangspegel (TX-Out) Werksseitig eingestellt auf - 6 dBm (an 600 Ohm) Einstellbereich (mit Poti 1) - 10 dBm bis + 3 dBm (an >... -
Seite 57: Lageplan Der Anschlußstecker (C5-Auflage Ed2)
C5FMS_5 (08.01.02) Lageplan der Anschlußstecker (C5-Auflage ED2) Jumper Der bei Stecker ST3 (Pin3+4) eingezeichnete Jumper muß gesteckt sein, wenn keine RTK-Anlage angeschlossen wird. Jumper J1 konfiguriert die Funktion von ST8/Pin5 : - J1 auf "1": Pin5 ist Kontakt B des Schiebeschalters S1 - J1 auf "2": Pin5 ist Universal-IO-Port Mit Poti R12 kann die Empfindlichkeit des Freisprech-Mikrofons eingestellt werden. -
Seite 58: Anschlußbelegung (C5-Auflage Ed2)
Anschlußbelegung (C5-Auflage ED2) Nur bei Version: Commander 5 FMS (mit Modular-Stecker) und C5-Auflage ED2 Stecker ST2 für Sonderanwendungen (Anschluß-Interface C5FuG8/9) (8-polig Dubox) Pin 1 NF-Ausgang (TX, heiß) Pin 2 NF-Eingang (RX, heiß) Pin 3 Schalter-Kontakt B (= ST8/5) Pin 4 + 5 Versorgungsspg. - Seite 59 C5FMS_5 (08.01.02) (Fortsetzung) Anschlußbelegung (C5-Auflage ED2) Stecker ST6 zum Anschluß eines externen Lautsprechers (2-polig Stift) Pin 1 ext. Lautsprecher Pin 2 GND (Masse für ext. Lautsprecher) Stecker ST7 für Alarmschaltausgang (2-polig Stift) Pin 1 Schaltausgang (Open-Collector nach GND max.100mA) Pin 2 Stecker ST8 für Klemmleisten-Anschluß...
-
Seite 60: Technische Daten (Mit C5-Auflage Ed2)
Technische Daten (mit C5-Auflage ED2) Versorgung Spannung +12V DC -25% +30% Stromaufnahme max. 500 mA Eingangspegel an ST8 (RX-In), (kommend vom FuG) Werksseitig eingestellt auf 500 mV Eingangsimpedanz ca. 450 Ohm Ausgangspegel an ST8 (TX-Out), (gehend zum FuG) Werksseitig eingestellt auf 500 mV (an 200 Ohm) Ausgangsimpedanz ca. -
Seite 61: Anschlußbeispiele Rtk-Anlagen
C5FMS_5 (08.01.02) Anschlußbeispiele RTK-Anlagen (an C5-Auflage ED2) Anschlußbeispiel für Hella RTK 4-SL Die Pinbezeichnungen (A...L) an der Schalteinheit gelten für den 10-pol.-BOS- Handapparat-Anschluß und beziehen sich nur auf obiges Modell. Andere Versionen sind sinngemäß anzuschließen. Die Schalteinheit der RTK4-Anlage besteht im wesentlichen aus einem 4-Positionen- Schalter mit 3 Ebenen. -
Seite 62: Einbauanleitung Für Hörerauflage
Einbauanleitung für Commander 5 - Hörerauflage Zuerst wird die Gehäuserückwand (2) der Hörerhalterung an der Befestigungsflä- che (Wand oder Karosserie) befestigt. Dabei ist darauf zu achten, daß die Kabeldurchführungen (A) der Befestigungsfläche und (D) der Gehäuserückwand übereinstimmen. Die Gehäuserückwand wird mittels den zwei kürzeren Schrauben (3) an der Befestigungsfläche angeschraubt, wobei die Bohrungen (B) oder (C) verwendet werden können. -
Seite 63: Revisionsvermerk
C5FMS_5 (08.01.02) Revisionsvermerk Durchgeführte Änderungen sind in diesem Abschnitt nur stichwortartig aufgeführt. Für detaillierte Informationen lesen Sie bitte die entsprechenden Kapitel. Änderungen vom 17.07.97 / (Datum der letzten Fassung: 28.04.97): NEU: Tondauer für Ruf I/II bei man. Senden voreinstellbar NEU: Baustufe programmierbar NEU: Klartextanzeigen und Einschaltmeldung wählbar und editierbar NEU: Automatische Ruf I/II- Sendung vor Statusaussendung programmierbar NEU: externe Notruftaste anschließbar... - Seite 64 - Abschnitt Eingabe und Senden eines Folgetelegramms neu aufgenommen. - Abschnitt Empfang einer FMS-Fernanweisung überarbeitet. - Abschnitt Programmierung der variablen Kennung überarbeitet. - Abschnitt Programmierung der Schnellwechsel-Kennungen neu aufgenommen. - Abschnitt Anwählen der Schnellwechsel-Kennungen neu aufgenommen. - Abschnitt Tonfolgeruf-System / Senden von Rufen überarbeitet. - Abschnitt Tonfolgeruf-System / Rufaussendung mit Kennung gelöscht.
- Seite 65 C5FMS_5 (08.01.02) (siehe Abschnitt Relaismode (SF7) ) - Option Audiospeicher: - Simplex-Relais/Alarmwiederholung wählbar (siehe Abschnitt Simplex-Relais / Alarmwiederholung) - Fernanweisungen können angesagt werden (Sprachansage) (siehe Abschnitte Empfang einer FMS-Fernanweisung und Servicemode Sprachansage) - Option Telegrammausblendung: FMS-Telegramme können vollständig ausgeblendet werden (siehe Abschnitt FMS-Telegrammausblendung/-Unterdrückung) - Abschnitt Kennungsabgabe bei ext.
