Anschlüssen der TK-Anlagen an.
Diese geschirmte CAT-5-Leitung
kann eine Länge von bis zu
3 Metern haben.
Verwaltungsdaten: Eine CAT-5-
■
Ethernet-Leitung. Diese Leitung
schließen Sie am Anschluss
LAN2 der Master-Anlage
(Hauptanlage) und am An-
schluss LAN1 der Slave-Anlage
an.

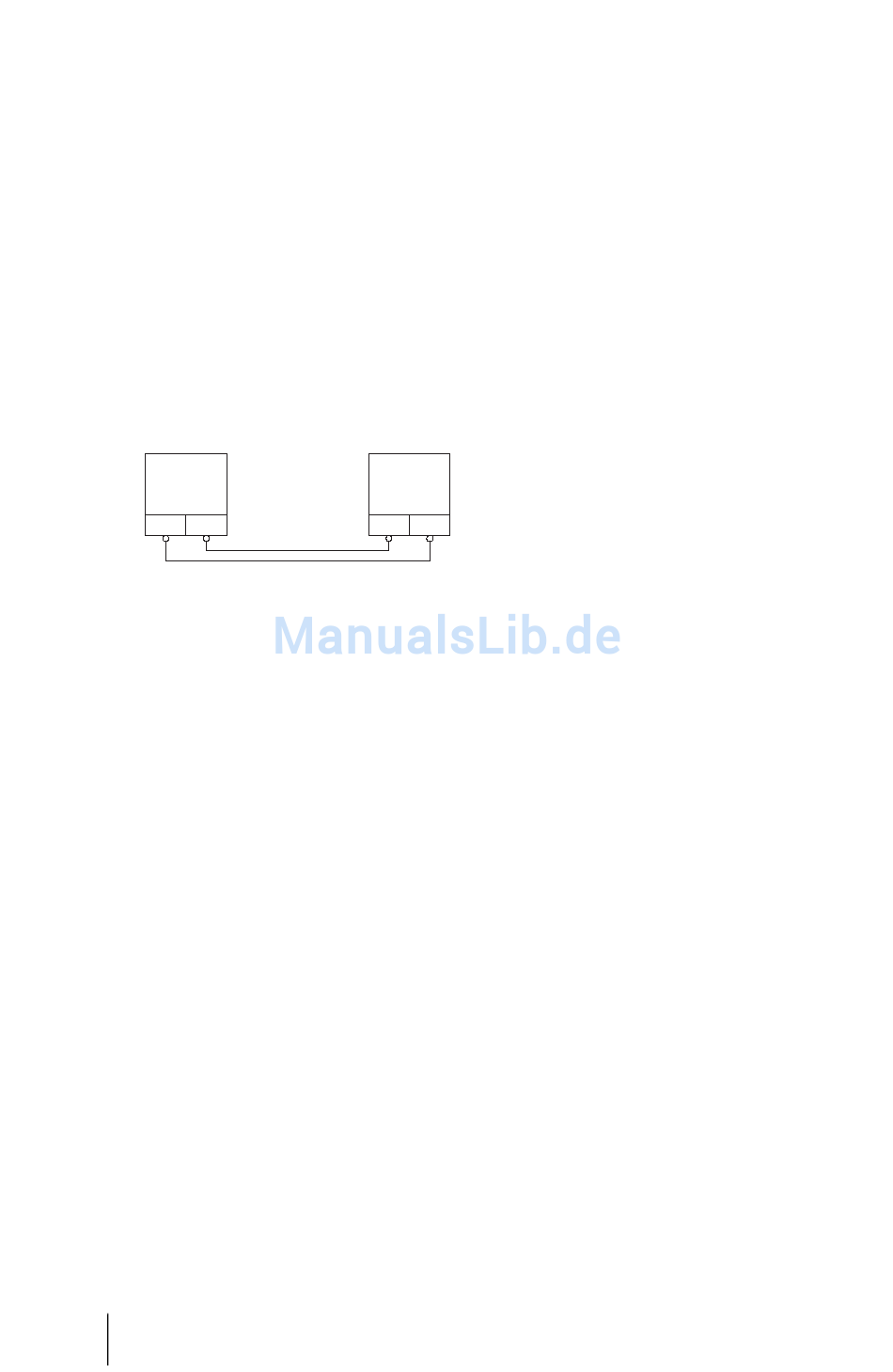

TK-Anlage 1
(Master)
PCM
LAN 2
Sprachdaten-Leitung (8-polig, 1:1 verdrahtet)
TK-Anlagenkaskade
TK-Anlagenkaskade in
Betrieb nehmen
Gehen Sie mit folgenden Schritten
vor, um eine TK-Anlagenkaskade in
Betrieb zu nehmen:
1. Nehmen Sie die zusätzliche
Slave-Anlage aus der Verpa-
ckung und montieren sie an ei-
nem geeigneten Ort in der un-
mittelbaren Nähe der Master-
Anlage. Verbinden Sie für einen
späteren Funktionstest ein Sys-
temtelefon mit der Slave-An-
lage. Benutzen Sie dazu die
Druckklemme U
Achtung! Wollen Sie als Slave-An-
lage eine ältere TK-Anlage nutzen,
80
TK-Anlagenkaskadierung
TK-Anlage 2
(Slave)
LAN 1 PCM
CAT-5 Ethernet-Leitung
1.
pn
müssen Sie für diese zunächst eine
Systemsoftware ab Version 3.0 laden.
2. Führen Sie eine Datensicherung
für die vorhandene Master-An-
lage durch. Weitere Hinweise
finden Sie in der Online-Hilfe im
Hilfethema SYS Konfiguration:
Datensicherung.
3. Schalten Sie die Master-Anlage
aus, wenn diese in Betrieb ist.
Trennen Sie die Master-Anlage
durch Herausziehen des Netz-
steckers von der Stromversor-
gung.
4. Verbinden Sie beide TK-Anlagen
mit zwei geeigneten Leitungen,
so wie im vorigen Abschnitt be-
schrieben.
5. Stellen Sie die Stromversorgung
für beide TK-Anlagen in beliebi-
ger Reihenfolge her.
6. Wählen Sie mit dem Konfigura-
tor der Master-Anlage im Dialog
SYS Konfiguration: System un-
ter der Überschrift Slave den
Typ der Slave-Anlage aus. Tra-
gen Sie im Eingabefeld MAC-
Adresse die Ethernet-Kartena-
dresse der Slave-Anlage ein.
Wurde beim Systemstart eine
mögliche Slave-Anlage erkannt,
finden Sie in der Auswahl Typ ei-
nen zusätzlichen Eintrag der
Form „Online: TK-Anlagentyp".
Wählen Sie diesen Eintrag, wer-
TK-Anlagenvernetzung
