Amtsleitungen an eine der TK-Anla-
gen anschließen.
Arten von
Festverbindungen
Für eine ISDN-Festverbindung zwi-
schen zwei TK-Anlagen stehen je
nach Entfernung unterschiedliche
Verbindungsarten zur Auswahl.
Direktverbindung
Bei dieser Festverbindung sind beide
Anlagen über eine kreuzweise ver-
drahtete Twisted-Pair-Leitung di-
rekt miteinander verbunden. Bei ei-
ner S -Verbindung kann die
0
Entfernung bis zu 1000 m, bei einer
S -Verbindung kann die Entfer-
2M
nung bis zu 250 m betragen. Übli-
cherweise ist eine TK-Anlage für alle
drei Schichten der Protokoll-Master,
die Gegenseite für alle drei Schich-
ten der Protokoll-Slave.
TK-Anlage 1
L1-Master
L2-Master
L3-Master
Direktverbindung
Für eine S -Verbindung zwi-
■
0
schen zwei OpenCom 100
benutzen Sie jeweils die RJ45-
Buchsen eines der externen
S -Anschlüsse.
0
Für eine S -Verbindung zwi-
■
2M
schen zwei OpenCom 120 be-
nutzen Sie jeweils die Druck-
klemme des S
2M
TK-Anlagenvernetzung
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
-Anschlusses.
TK-Anlage 1, S ext
0
1 2 3 4 5 6 7 8
8 7 6 5 4 3 2 1
TK-Anlage 2, S ext
0
(RJ 45-Buchsen)

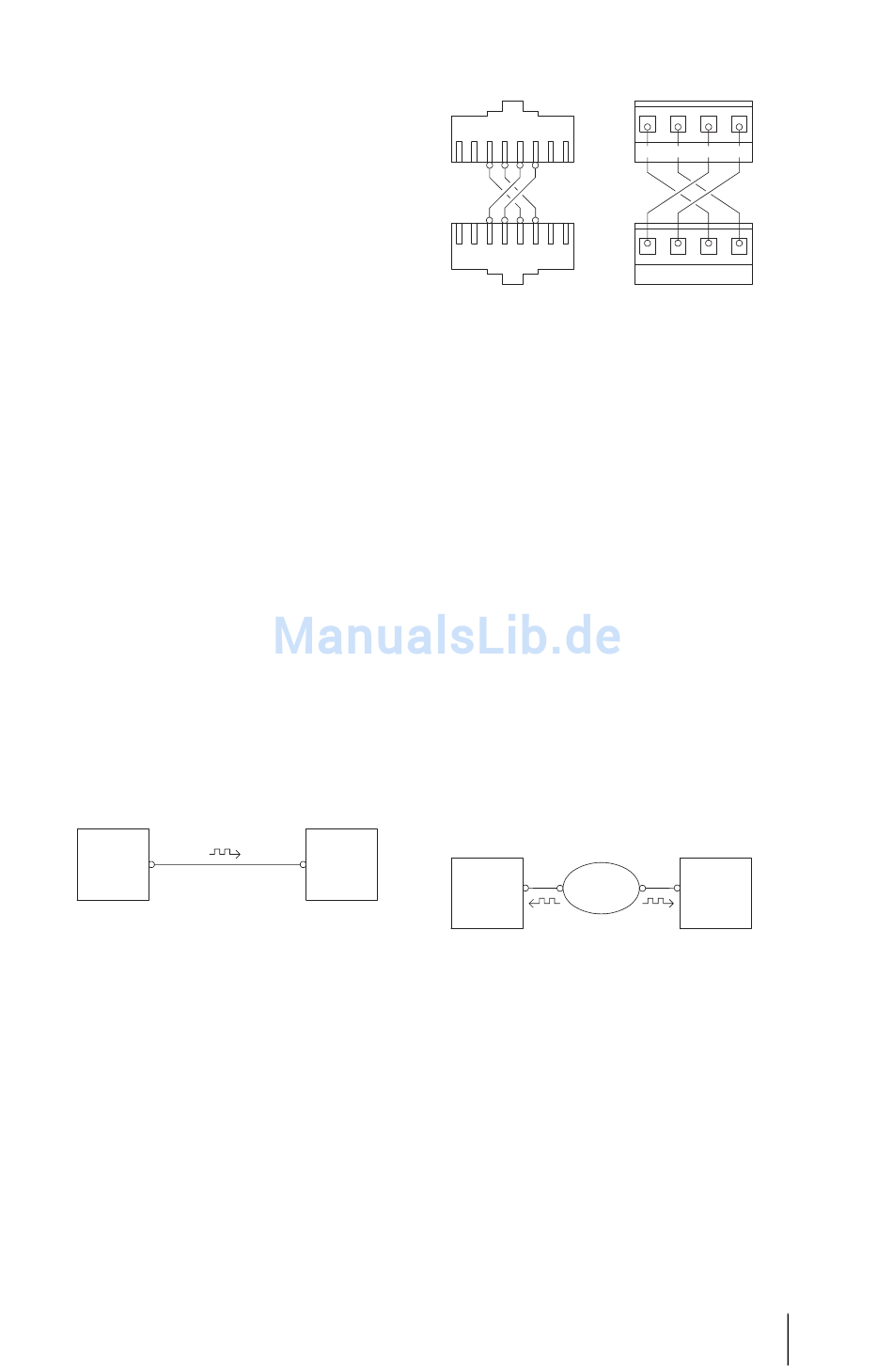

Verdrahtung einer Direktverbindung
Verbindung mit aktivem
Übertragungssystem
Für Entfernungen, die mit einer Di-
rektverbindung nicht mehr über-
brückt werden können, kann ein ak-
tives Übertragungssystem die
Reichweite bis auf 50 km erhöhen.
Üblicherweise ist das Übertragungs-
system für beide verbundenen
TK-Anlagen der L1-Master. Für die
Protokollschichten L2 und L3 ist übli-
cherweise die eine TK-Anlage der
Protokoll-Master und die andere
TK-Anlage der Protokoll-Slave.
TK-Anlage 1
Über-
L1-Slave tragungs-
L2-Master system
L3-Master
L1-Master
Verbindung mit aktivem Übertra-
gungssystem
Hinweis: Das aktive Übertra-
gungssystem selbst erhält seinen L1-
Takt entweder vom Netzbetreiber
oder von einem per Draht angebun-
denen Takt-Generator.
TK-Anlagenvernetzung
TK-Anlage 1, S
2M
Rx+ Rx- Tx+ Tx-
Rx+ Rx- Tx+ Tx-
TK-Anlage 2, S
2M
(Druckklemmen)
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
