Konfiguration - DETEWE OpenCom 105 Bedienungsanleitung

TK-Anlage 1, S
2M
Rx+ Rx- Tx+ Tx-
Rx+ Rx- Tx+ Tx-
TK-Anlage 2, S
2M
(Druckklemmen)

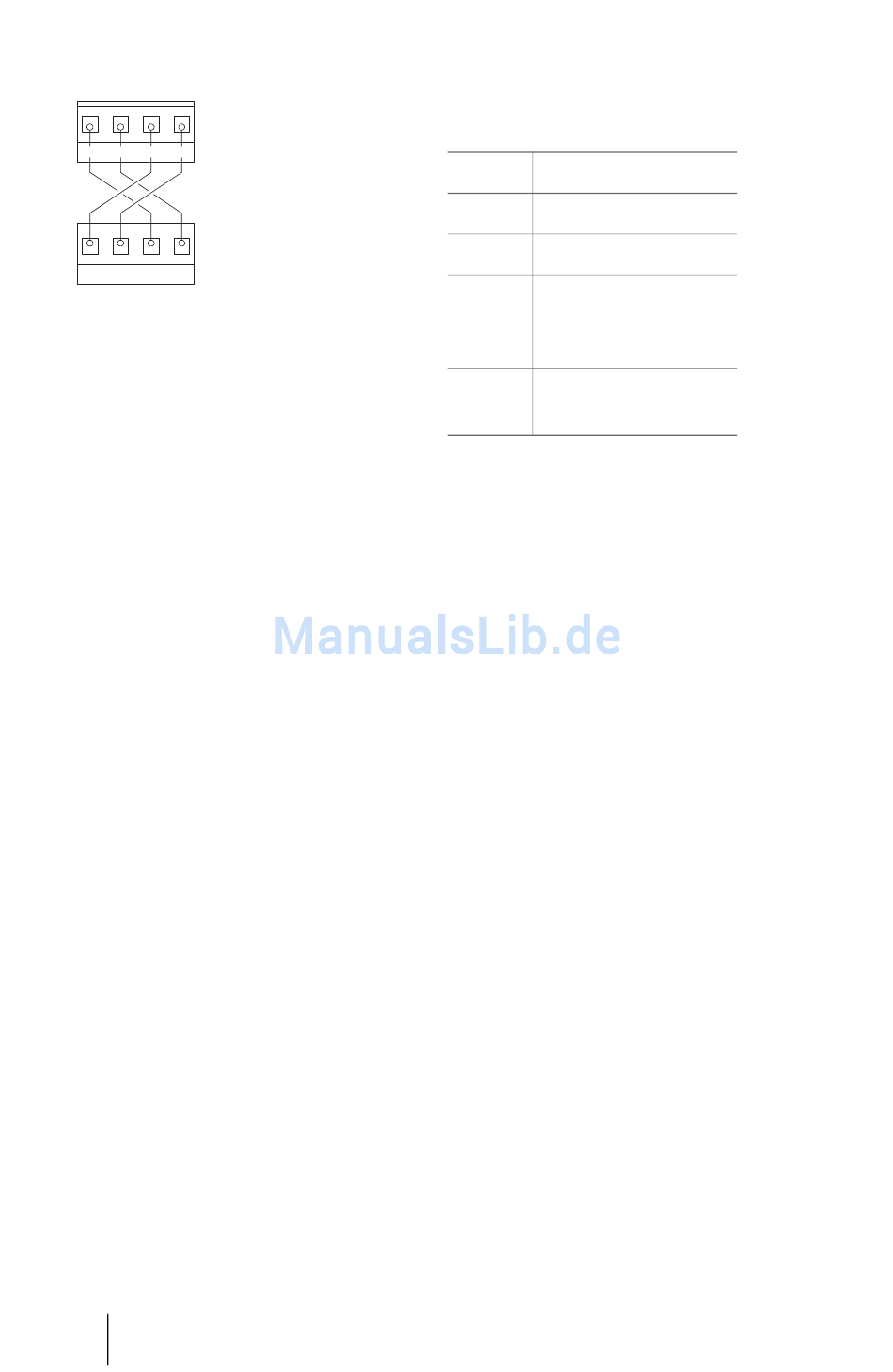

Verdrahtung des S
Beispiel zweier OpenCom 120
8. Kontrollieren Sie ggf., dass der
NT durch eine eigene Stromver-
sorgung gespeist wird.
9. Verbinden Sie die OpenCom 120
wieder mit der Versorgungs-
spannung.
10. Konfigurieren Sie die S
gruppe im Konfigurator der
OpenCom 120 (siehe Konfigura-
tion ab Seite 44). Kontrollieren
Sie den Ebene-1-Zustand an-
hand der LEDs auf der Bau-
gruppe. Vor der Konfiguration
der S -Baugruppe leuchtet
2M
keine der LEDs.
44
S -Anschlussbaugruppe
2M
-Anschlusses am
2M
-Bau-
2M
.
LED-Anzeigen
LED Bedeutung
1 (grün) Synchron (=ok)
2 (grün) Blue Alarm
3 (gelb) Remote Alarm
oder Out of Sync
(Yellow Alarm)
4 (rot) Loss of Signal
(Red Alarm)
11. Ziehen Sie wieder den Netz-
stecker der OpenCom 120 und
schließen Sie das Gehäuse.
12. Verbinden Sie die OpenCom 120
wieder mit der Versorgungs-
spannung.

Konfiguration

Nach Installation der S
gruppe wird im Konfigurator, Menü
PBX Konfiguration: Anschlüsse der
Menüpunkt S angezeigt. Richten
2M
Sie in der Eingabemaske dieses
Menüpunktes den Anschluss ein.
Weitere Informationen hierzu erhal-
ten Sie in der Online-Hilfe.
Hinweis: Wird der Menüpunkt S
nicht angezeigt, kontrollieren Sie, ob
die Firmware aktualisiert werden
muss. Sie benötigen das Software-
Release 3.0 oder höher. Die aktuelle
Firmware-Version können Sie im
Menü Systeminfo: Versionen ab-
lesen.
-Bau-
2M
2M
