Verbindung über öffentliches
Netz
Für Entfernungen ab 50 km können
Festverbindungen über das öffentli-
che Netz eines Netzbetreibers ver-
wendet werden. Wegen der großen
Entfernung ist die Synchronisation
des L2-Protokolls aus technischen
Gründen nicht mehr möglich. Aus
diesem Grunde ist üblicherweise das
öffentliche Netz für die Protokoll-
schichten L1 und L2 der Protokoll-
Master. Die eine TK-Anlage ist damit
der L3-Master und die andere
TK-Anlage der L3-Slave.
TK-Anlage 1
L1-Slave
L2-Slave
L3-Master
Festverbindung über öffentliches Netz

Konfiguration

Die folgend beschriebenen Konfigu-
rationsmöglichkeiten können Sie in
der Web-Konsole im Menü PBX Kon-
figuration: Leitungen einrichten.
Bündel
Ein Bündel ist die Zusammenfas-
sung von Anschlüssen gleicher Art
und Richtung. Ein Anschluss kann
nur einem Bündel zugeordnet wer-
den.
86
TK-Anlagenvernetzung
TK-Anlage 2
Öffent-
L1-Slave
liches Netz
L2-Slave
L3-Slave
L1-Master
L2-Master
TK-
Netzbe-
Anlage
treiber
1
A
C
B
TK-
Anlage
2

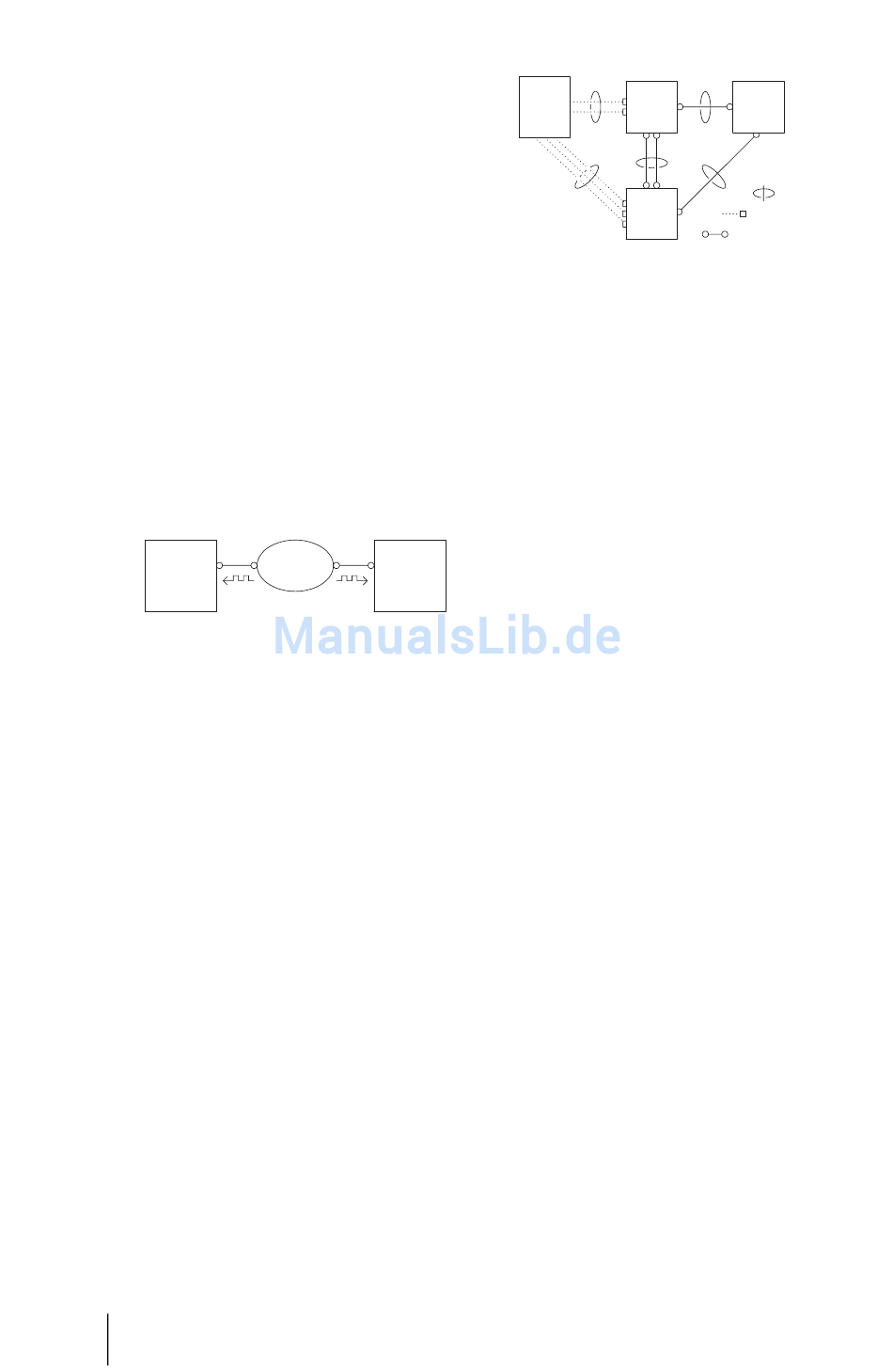

Beispiel für ein TK-Anlagennetzwerk
mit Bündeln
Im obigen Beispiel sind für TK-An-
lage 1 folgende Bündel konfiguriert:
Zwei S -Leitungen in Mehrge-
■
0
räte-Konfiguration zum Netzbe-
treiber, die einem Bündel „A" zu-
geordnet sind.
Zwei S -Festverbindungen zur
■
0
TK-Anlage 2, die einem Bündel
„C" zugeordnet sind.
Eine S -Festverbindung zur
■
0
TK-Anlage 3, die einem Bündel
„E" zugeordnet ist.
Hinweis: Eine Leitung oder ein
Bündel kann nicht direkt belegt wer-
den. Die Belegung erfolgt immer indi-
rekt über einen Leitweg.
Leitweg
Ein Leitweg (z. B. „Amtsanlassung")
ist die Zusammenfassung von Bün-
deln, die eine Verbindung in eine
Richtung ermöglichen. Ist das erste
Bündel eines Leitweges ausgelastet,
wird das nächste Bündel belegt
(„Bündelüberlauf"). Ein Bündel kann
auch für verschiedene Leitwege ver-
wendet werden.
TK-Anlagenvernetzung
TK-
Anlage
3
E
D
Bündel
Amtsleitung
Festverbindung
