5.2 Indicação de pronto
O relé de sinal está activo quando o circulador está em funcionamento ou
pronto para funcionamento.
Consulte a secção 5.4 Esquema funcional.
5.3 Indicação de funcionamento
O relé de sinal está activo enquanto o circulador está em funcionamento.
Se o circulador for parado através do painel de controlo, do R100 ou devido
a uma falha, o relé de sinal é desactivado e transmite um sinal para um sis-
tema de controlo externo (por ex.: um sistema de gestão de edifícios).
Consulte a secção 5.4 Esquema funcional.

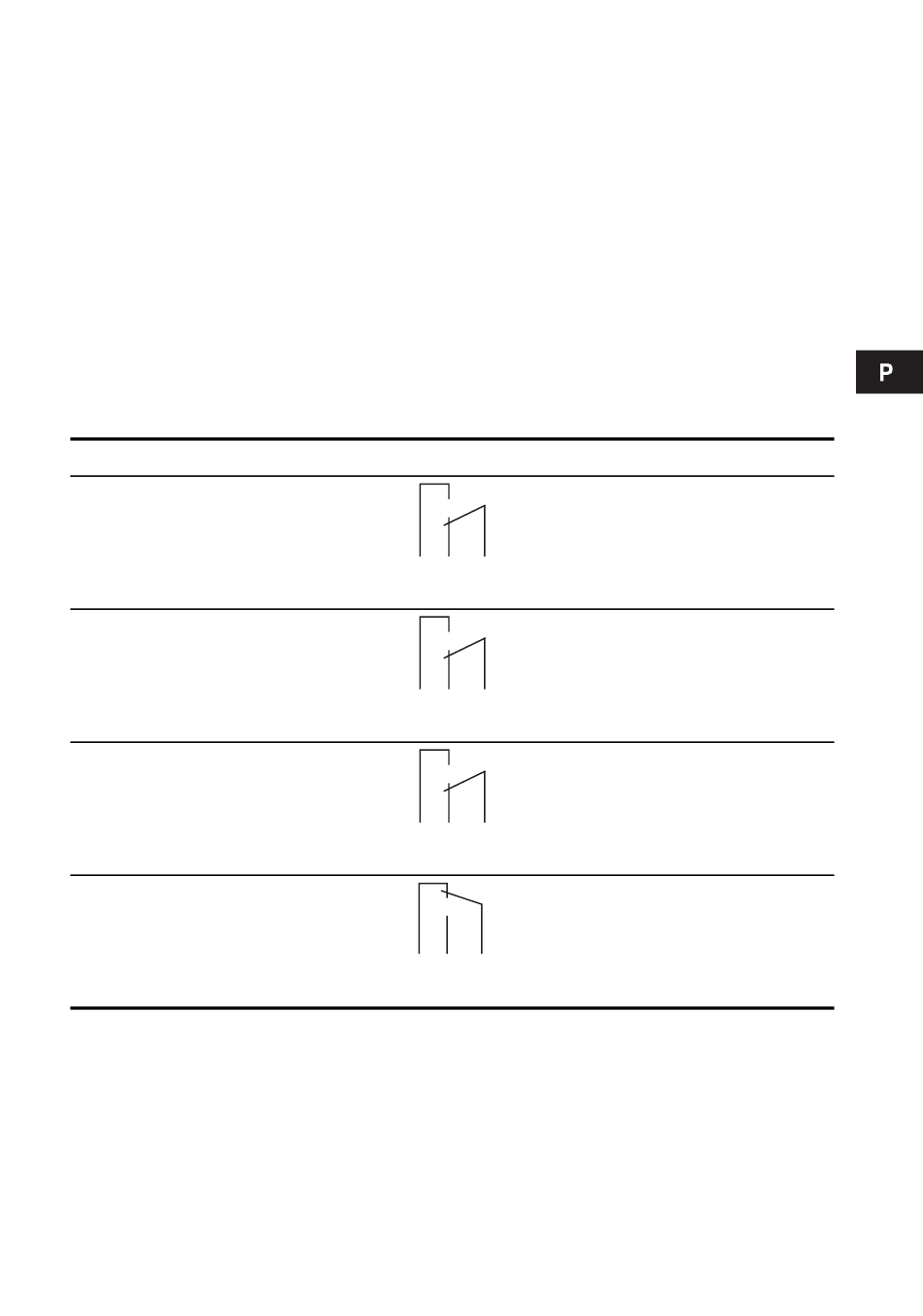

5.4 Esquema funcional

Configuração
Falha
Pronto
Funcionamento
–
Relé
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Descrição
Circulador com falha
Em funcionamento
Pronto
para funcionamento
Em funcionamento
Relé não funcional
