4. Arranque/paragem externos

O módulo de relés inclui uma entrada digital para um contacto externo.
É possível efectuar o arranque e paragem do circulador através desta en-
trada.
Após o arranque, o circulador irá funcionar com o setpoint configurado no
painel de controlo ou através do R100.
Nota: Se utilizar o contacto externo, a ligação entre os terminais 7 e 8 tem
de ser substituída pela ligação externa.

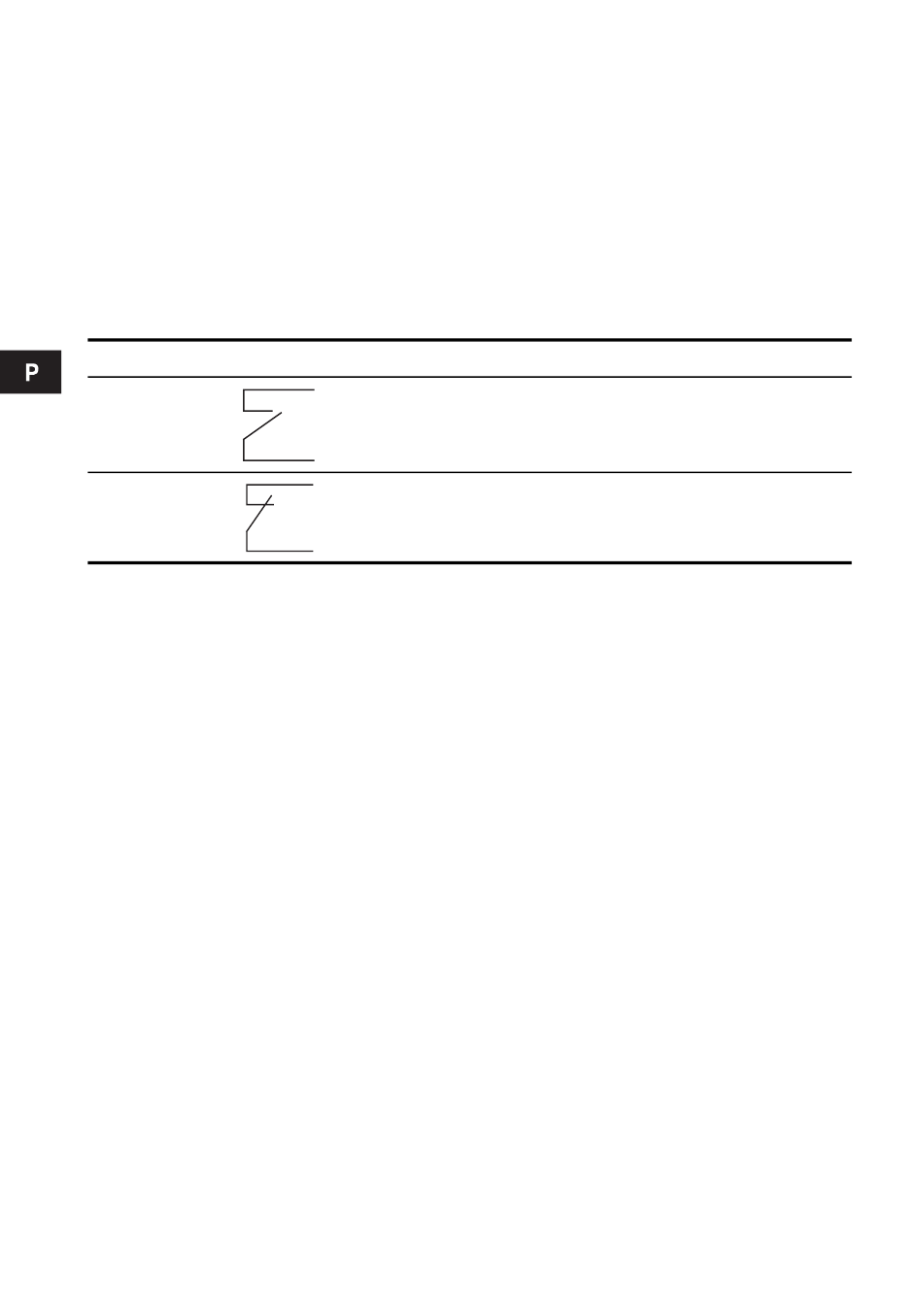

Esquema funcional: Entrada de arranque/paragem
Posição do contacto Função
Paragem do circulador
Arranque do circulador
5. Relé de sinal
A função do relé de sinal pode ser configurada com o R100.
Funções possíveis:
• Avaria
• Pronto
• Operação.
5.1 Indicação de falha
O relé de sinal é activado em caso de
• Bomba bloqueada
• Avaria interna
• Subtensão.
Consulte a secção 5.4 Esquema funcional.
Quando a falha desaparece, o relé de sinal é desactivado. A causa da falha
é armazenada no registo de alarmes do circulador. É possível consultar as
últimas cinco falhas com o R100.
Nota: Em caso de falha, o indicador luminoso vermelho do painel de con-
trolo acende-se.
Consulte as instruções de instalação e funcionamento do GRUNDFOS
MAGNA 25-60, 25-100, 32-60, 32-100, 40-100(D), 50-100.
