Moduł przekaźnika jest zasilany bezpośrednio z pompy. Aby zapewnić
poprawne działanie urządzenia należy wykonać czynności zgodnie z pkt.
3.2 Montaż modułu.
Sposób montażu modułu pokazano na rys. 1.
Uwaga:
• Zastosowane przewody elektryczne muszą być odporne na temperaturę
do +85°C.
• Wszystkie kable muszą być podłączone zgodnie z EN 60204-1.
Przewody podłączone do
• wyjścia NC, NO, C
• wejścia Zał./Wył.
muszą być elektrycznie odseparowane.
Zewnętrzne Zał./Wył.

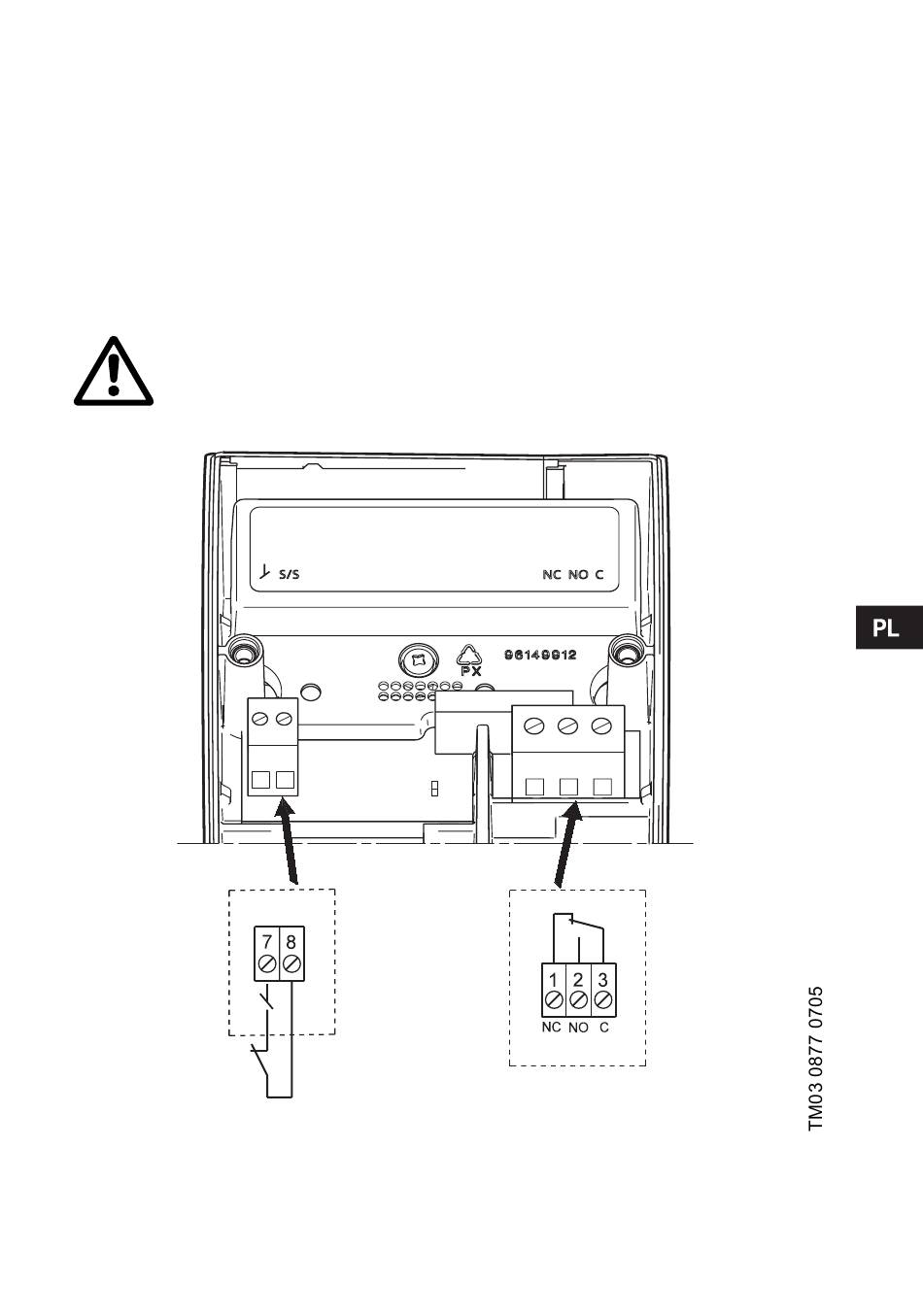

Rys. 1 Listwa zaciskowa
Przykłady przyłączeń, patrz str. 106.
Przekaźnik sygnału
