Relämodulen strömförsörjs utan kabelanslutning från pumpen. För att säker-
ställa korrekt funktion, följ instruktionerna i avsnittet 3.2 Montering av modul.
Anslut modulen enligt figur 1.
OBS:
• Alla kablar ska vara värmebeständiga upp till 85 °C.
• Alla kablar ska installeras enligt EN 60204-1.
Ledare anslutna till
• utgångarna NC, NO, C
• start-/stoppingången
måste vara galvaniskt isolerade från varandra.
Extern start/stopp

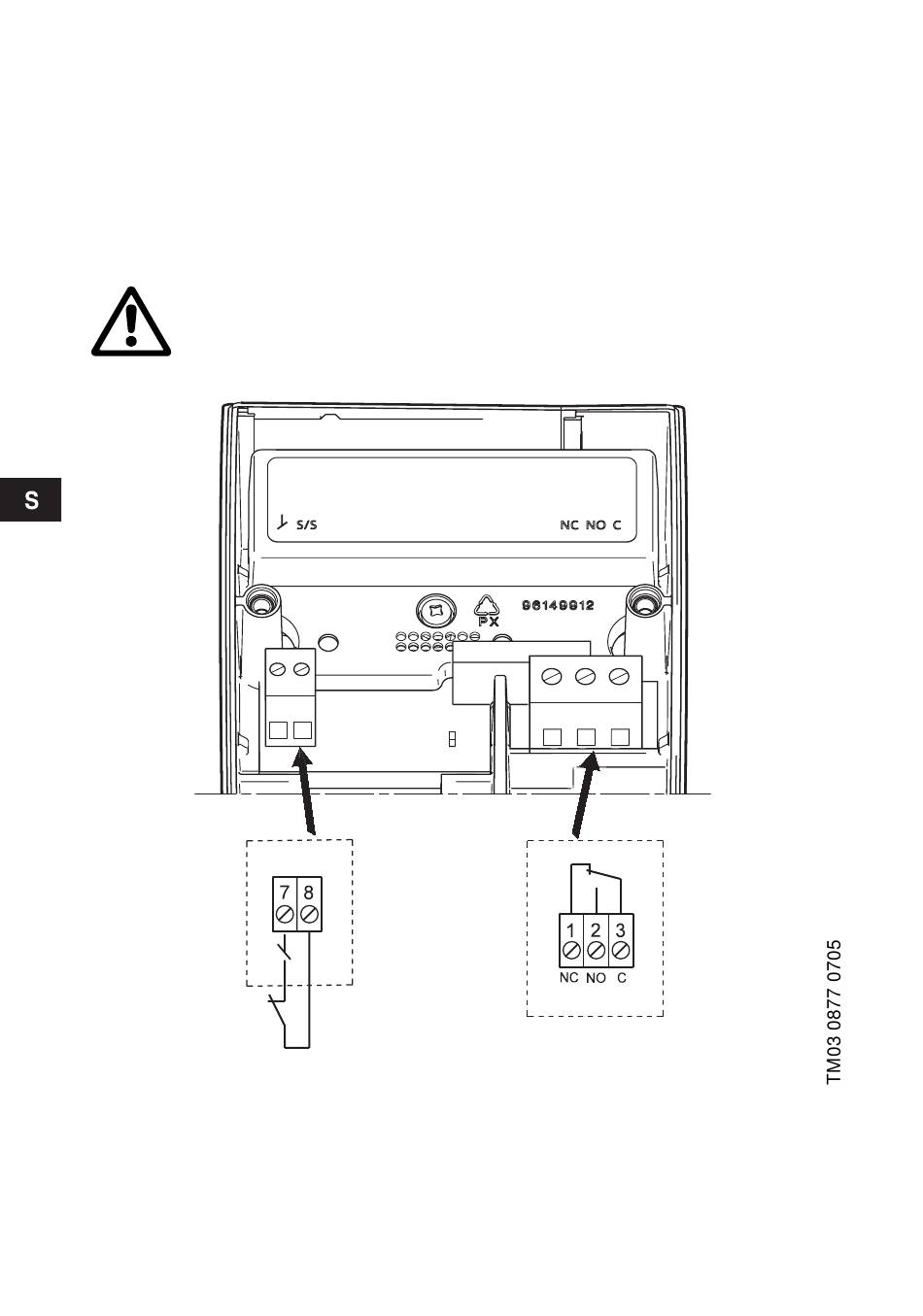

Fig. 1 Anslutningsplintar
Exempel på anslutningar visas på sidan 79.
78
Meddelanderelä
