5.2 Semnalizare disponibilitate

Releul de semnalizare este activ când pompa este în funcţiune sau gata de
funcţionare.
Vezi secţiunea 5.4 Diagrama funcţională.
5.3 Semnalizare funcţionare
Releul de semnalizare este activ atât timp cât pompa este în funcţiune. Dacă
pompa este oprită de la panoul de control, prin R100 sau din cauza unei
avarii, releul de semnalizare este dezactivat şi în consecinţă transmite un
semnal unui sistem de control extern, de ex. un sistem de management al
clădirilor.
Vezi secţiunea 5.4 Diagrama funcţională.

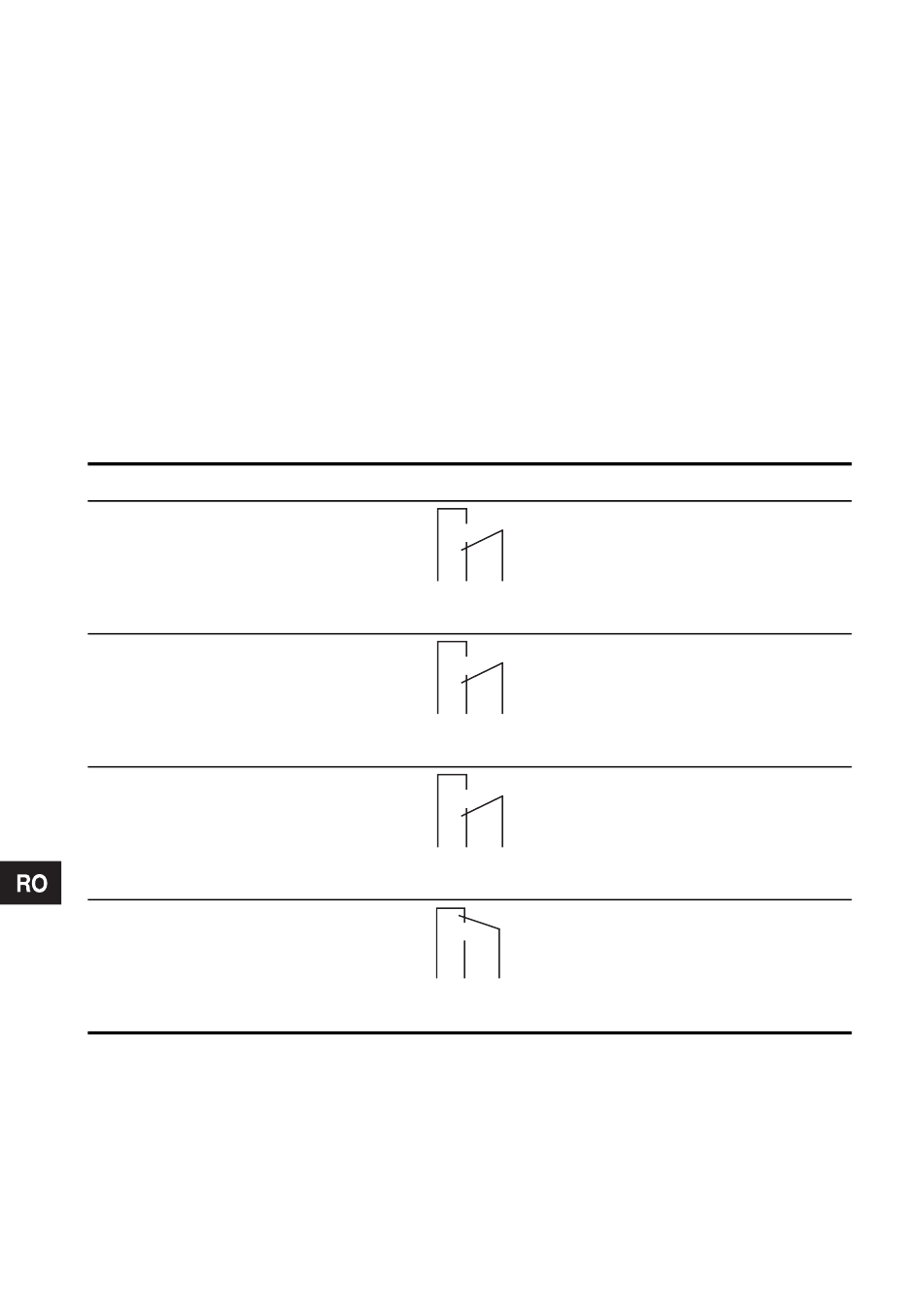

5.4 Diagrama funcţională
Setare
Avarie
Disponibilitate
Funcţionare
–
164
Releu
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Descriere
Pompă avariată
În funcţiune
Gata de funcţionare
În funcţiune
releu mort
