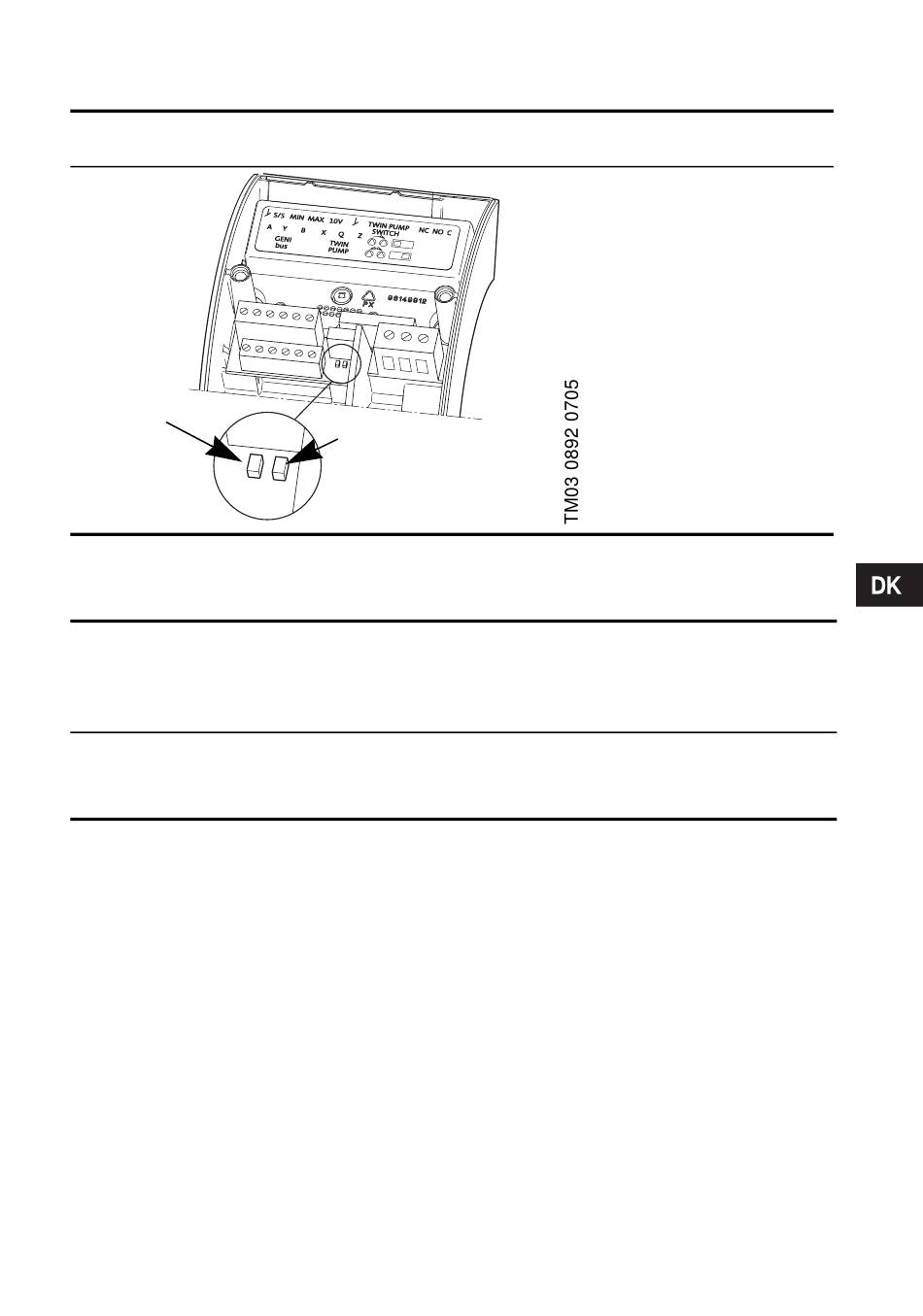

7.1 Kontrol af modul

Blinker

8. Tekniske data

Indgang for start/stop
Udgang fra melderelæ
Illustration
Lyser konstant
Ekstern potentialfri kontakt.
Kontaktbelastning: 5 V, 1 mA.
Skærmet kabel.
Sløjfemodstand: Maks. 130 Ω.
Potentialfri skiftekontakt.
400 VAC, 6 A AC1.
30 VDC, 6 A.
Handling
1. Afmontér modul-
låget.
2. Kontrollér lys-
dioderne.
Når pumpen er
tændt, og modulet
er korrekt monteret,
skal venstre lys-
diode blinke, og
højre lysdiode skal
lyse konstant.
3. Montér modullåget.
Ret til ændringer forbeholdes.
